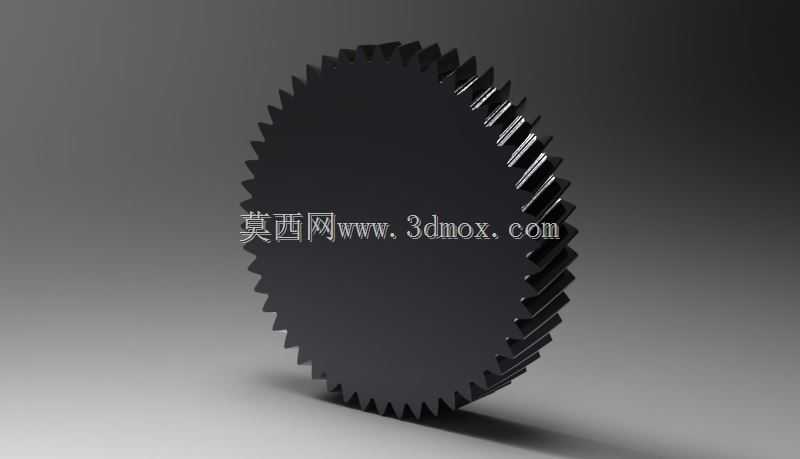

传动系统用高精度排挡齿轮结构设计

项目分类:齿轮 发布时间:2022-06-28 ID:673600
  • 传动系统用高精度排挡齿轮结构设计

  这款排挡齿轮的设计核心围绕手动变速机构的换挡啮合需求展开,齿形采用渐开线圆柱直齿结构,齿向公差控制在GB/T 10095.1规定的7级精度区间,可适配多数中小扭矩手动变速器的换挡传动场景。在实际装车应用中,该齿轮安装于变速器输入轴与输出轴之间的换挡拨叉对应位置,齿侧间隙预留0.08-0.12mm的装配余量,既避免热胀冷缩导致的齿面卡滞,也能减少换挡过程中的打齿异响。设计阶段优先考虑换挡时的滑入顺畅度,齿端做了15°倒角修型,倒角轴向长度控制在1.2-1.5mm,配合同步器齿套的啮合行程,可实现挡位切换时的平顺导入,减少换挡冲击。从安装边界来看,齿轮内孔采用标准花键配合结构,花键模数选取与配套轴系一致的参数,端面跳动公差不超过0.

  03mm,保证高速旋转时的动平衡性能,适配最高6000rpm的输入轴转速工况。齿面硬度设计为HRC58-62,采用渗碳淬火工艺处理,芯部硬度保持HRC30-35,兼顾齿面耐磨性能与整体抗冲击韧性,可承受换挡瞬间的冲击载荷以及持续传动时的接触应力。在传动效率层面,齿面粗糙度控制在Ra0.8以下,啮合过程中的滑动摩擦损失控制在2%以内,相比普通未修型齿轮,换挡阻力降低约18%,长期使用下的齿面磨损量可降低30%以上。结构设计上未采用额外减重孔,保证齿轮整体刚性,避免频繁换挡导致的齿根变形,齿根圆角半径做了加大处理,有效降低应力集中系数,提升疲劳寿命。实际装配时需注意齿轮与轴肩的轴向定位间隙,预留0.05mm的热膨胀间隙,

  配合卡簧实现轴向固定,防止高速运转时的轴向窜动影响换挡精度。该齿轮可适配乘用车手动变速器、小型工程机械变速机构以及部分农用机械的换挡传动单元,在常规润滑条件下,设计使用寿命不低于15万公里的传动工况。建模过程中对齿形参数做了全参数化关联,可根据不同扭矩需求调整模数、齿宽以及压力角参数,快速衍生适配不同机型的变体结构,齿形啮合仿真验证阶段已排除根切、干涉等常见设计问题,可直接用于后续的工艺编制与样件试制。
