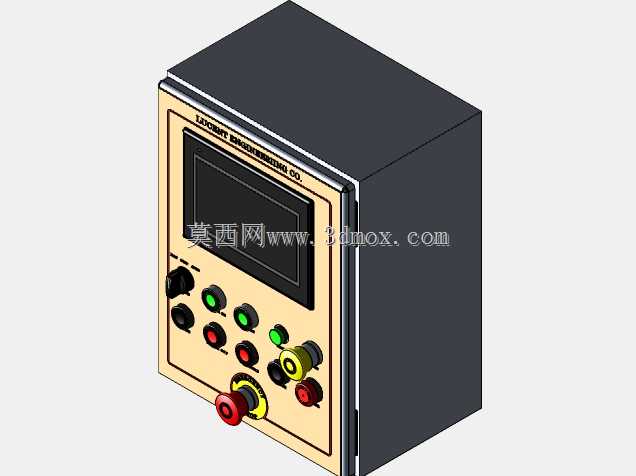

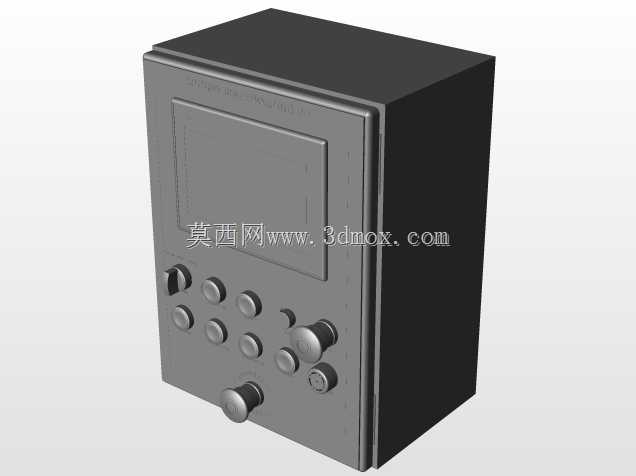

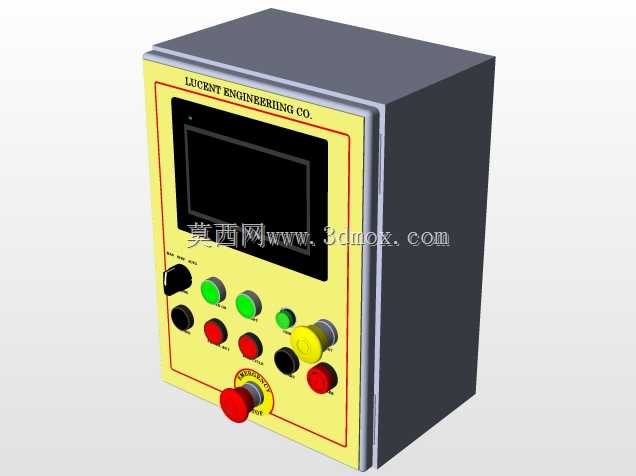

带人机交互界面的设备操作面板箱体

　　在各类工业生产设备的操控端设计中，带HMI的操作员面板箱是衔接操作人员与设备运行逻辑的核心交互载体，这类部件广泛应用在自动化生产线工位、单机专用加工设备、物流分拣机组、小型成套试验装置等需要人工介入参数调整、运行状态监控的场景中，承担着人机指令输入、运行数据可视化反馈、异常状态提示的核心作用。设计这类面板箱时，首先要匹配现场安装的边界条件，常见的安装形式包含悬臂挂载式、台面嵌入式、支架立式安装三类，不同安装形式对应的箱体外部安装孔位、承重结构、走线开孔位置都有明确的工程约束，比如悬臂安装的箱体需要在背部预留适配标准悬臂组件的连接法兰，法兰的同轴度、安装面平面度需要控制在合理公差范围内，避免长期挂载后出现箱体倾斜、

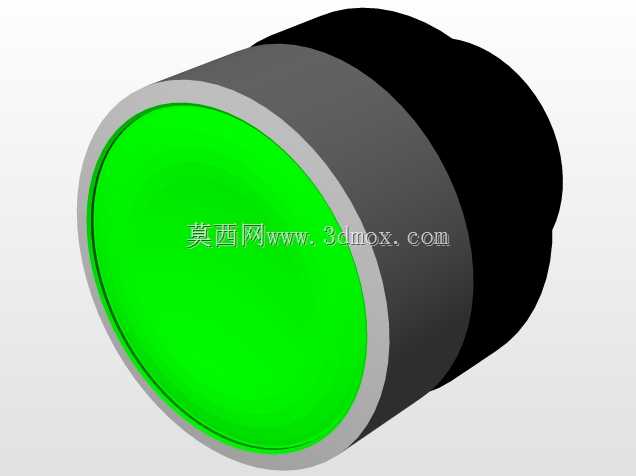

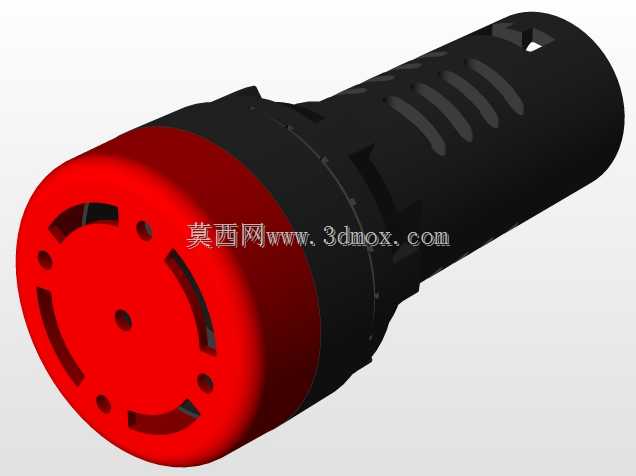

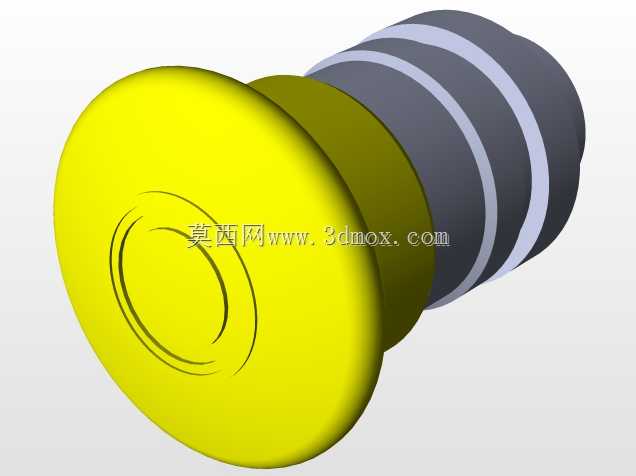

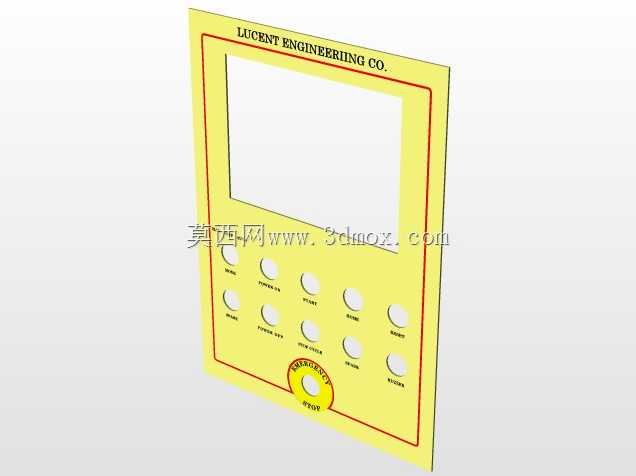

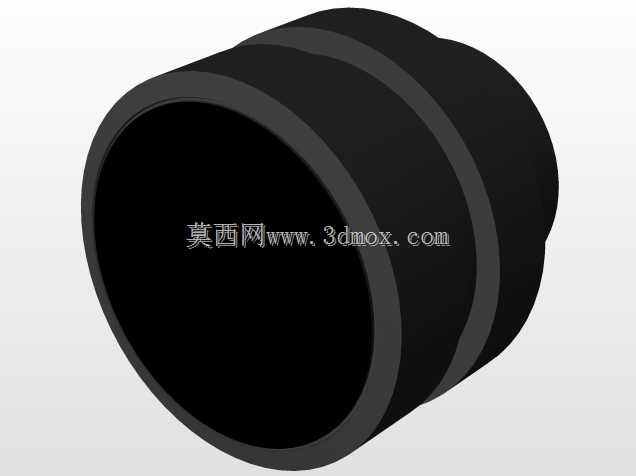

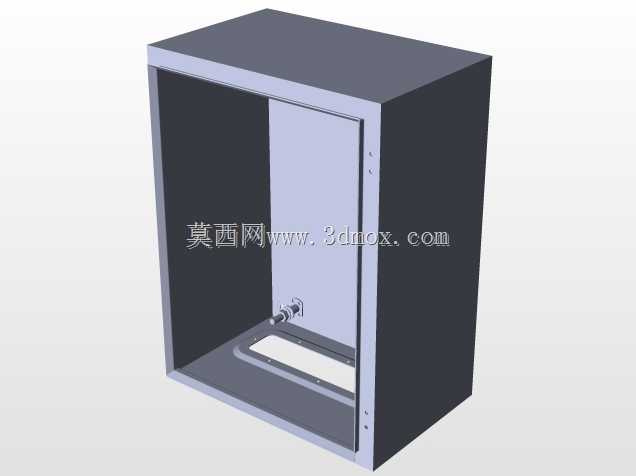

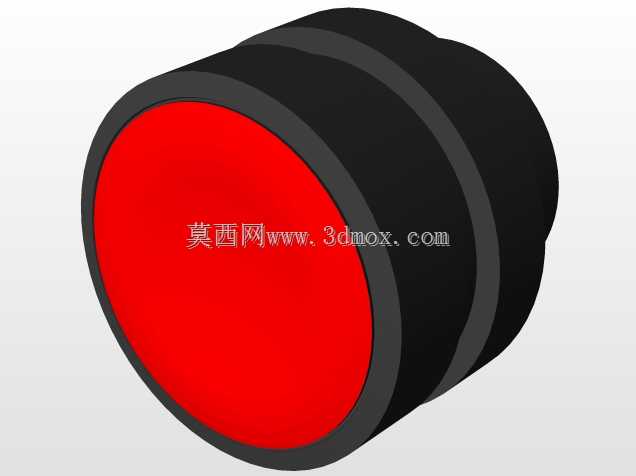

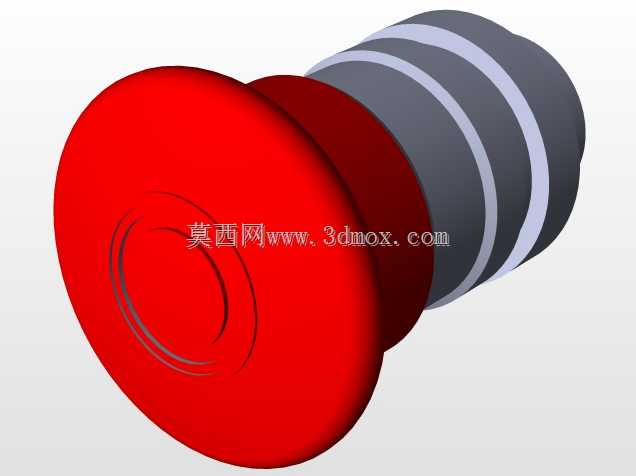

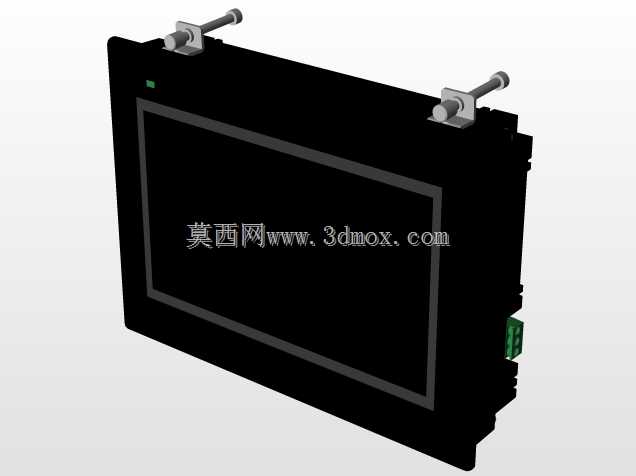

　　连接螺栓受力不均的问题。箱体的外形尺寸设计需要优先适配所选HMI屏幕的安装开孔要求，屏幕嵌入区域的止口深度、压边宽度要匹配屏幕厂商给出的安装规范，保证屏幕安装后正面无突出缝隙、背部固定卡扣有足够的操作空间，同时屏幕周边要预留出功能按钮、急停开关、状态指示灯的安装位置，急停开关需要布置在面板正面边角区域，保证操作人员在异常状态下可以无遮挡快速触发，开关与箱体边缘的距离要满足手部按压的操作空间要求，避免误触同时保证操作可达性。箱体的内部结构设计需要兼顾电气元件的排布空间与散热需求，HMI屏幕的背部接线区域要预留足够的走线弧度空间，避免线缆弯折半径过小导致通讯线、供电线出现接触不良的问题，箱体内部要设置导轨安装位，用来布置接线端子、

　　小型继电器、信号转换模块等附属电气元件，元件之间的排布间距要满足电气安全间隙要求，强弱电走线区域要做物理分隔，减少信号干扰对HMI通讯稳定性的影响。箱体的防护等级设计要匹配应用场景的环境条件，应用在普通机加工车间的面板箱需要做到正面防泼溅、防尘，箱体接缝处要设计密封胶条安装槽，箱门与箱体的闭合压紧结构要保证胶条均匀受压，避免切削液、粉尘进入箱体内部影响电气元件寿命；应用在食品加工、医药生产场景的面板箱，外表面要做无死角圆弧过渡设计，方便日常清洁擦拭，避免积尘积污。面板箱的操作倾角设计也需要结合安装高度做适配，悬臂挂载的面板箱通常会将正面操作面设置为15到30度的仰角，适配站立操作人员的视线角度，减少长时间操作的视觉疲劳，

　　立式安装的面板箱则需要根据操作人员的平均站立视高，调整屏幕中心的安装高度，保证屏幕显示内容处于操作人员的舒适视野范围内。这类面板箱的结构设计还要考虑后期维护的便捷性，箱门的开启角度要能达到120度以上，内部元件的固定方式尽量采用快拆结构，方便后期更换屏幕、检修接线时不需要完全拆解箱体，减少设备停机维护的时间。
