剖分式轴承锁紧螺母结构设计

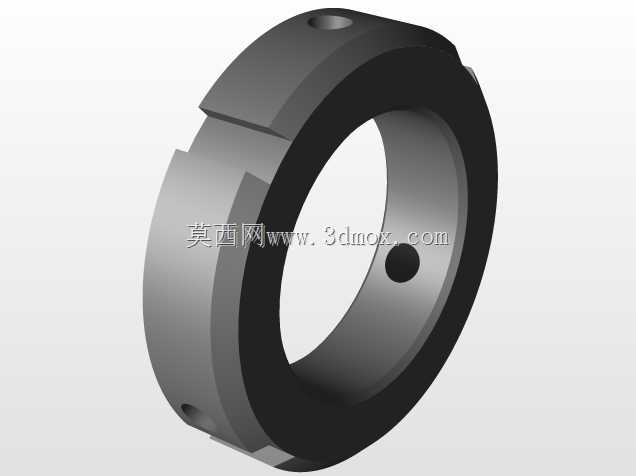

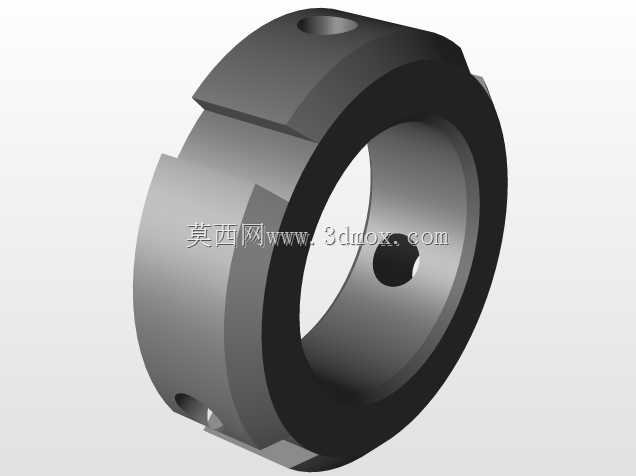

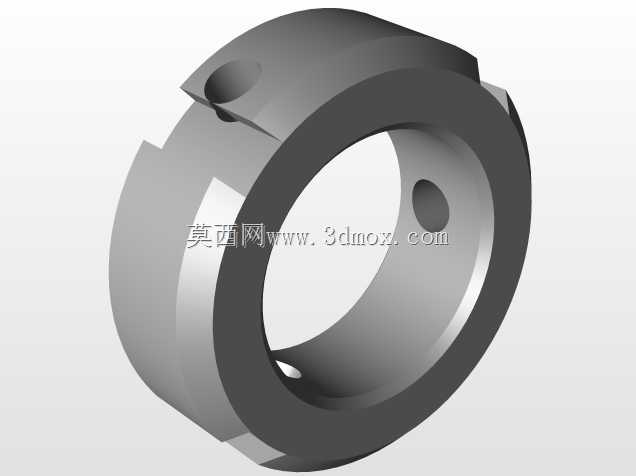

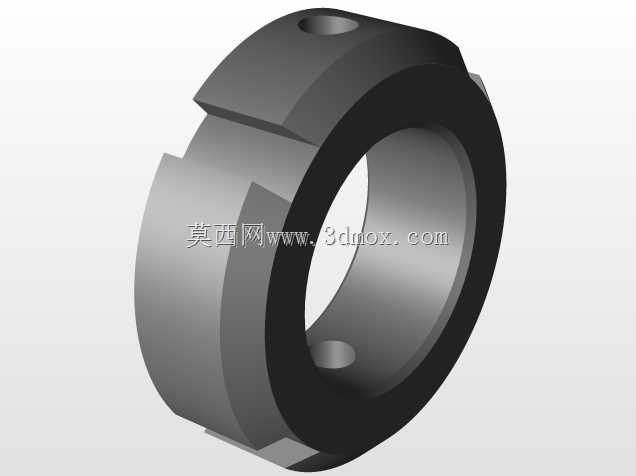

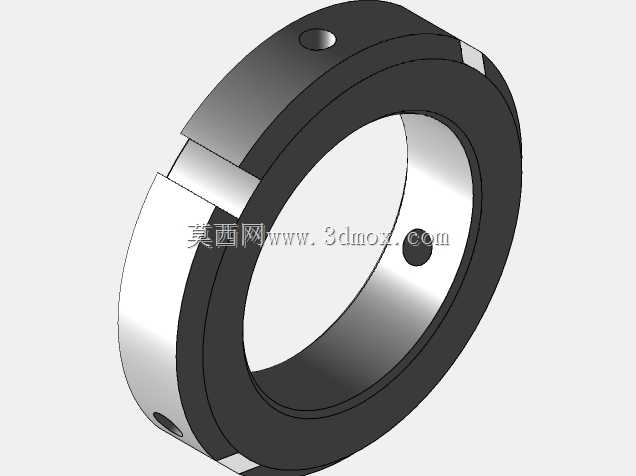

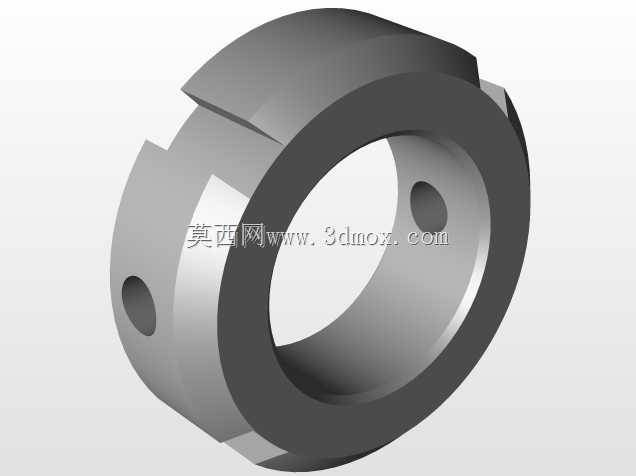

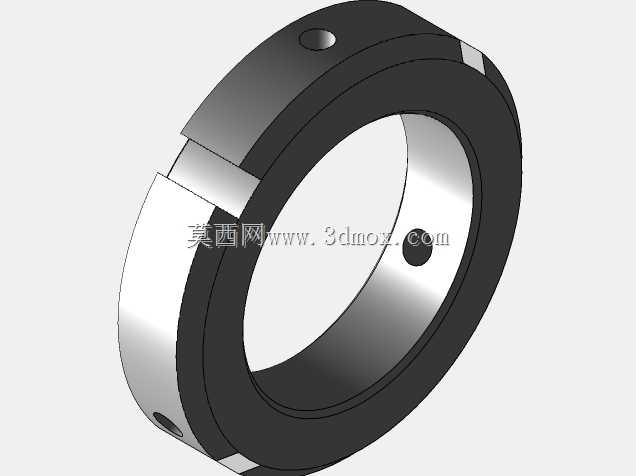

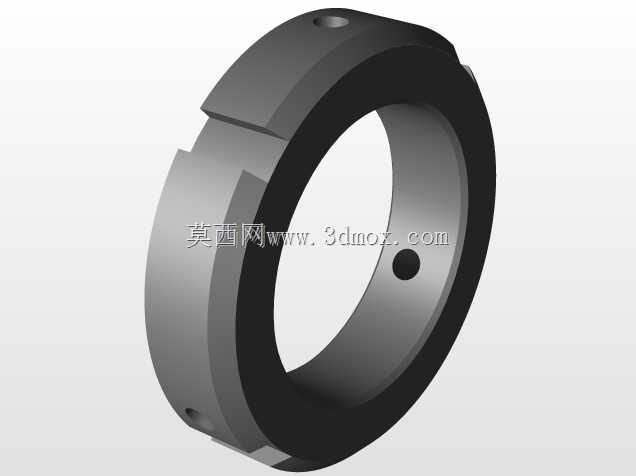

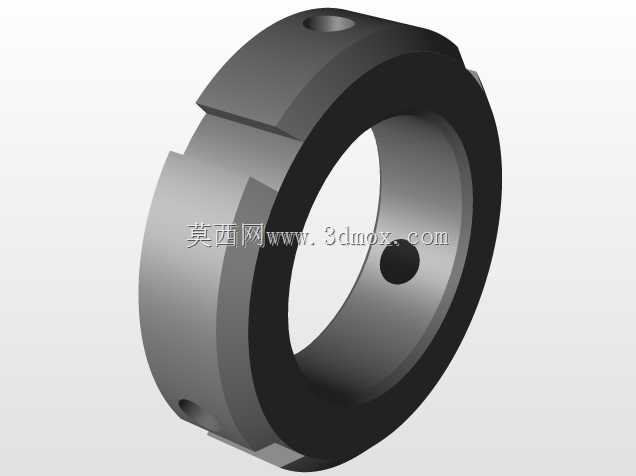

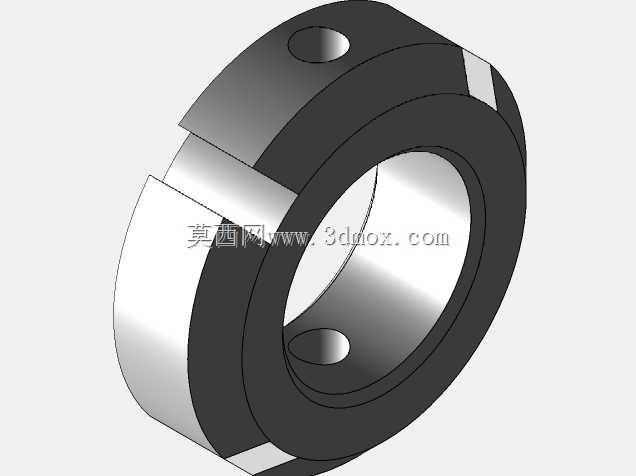

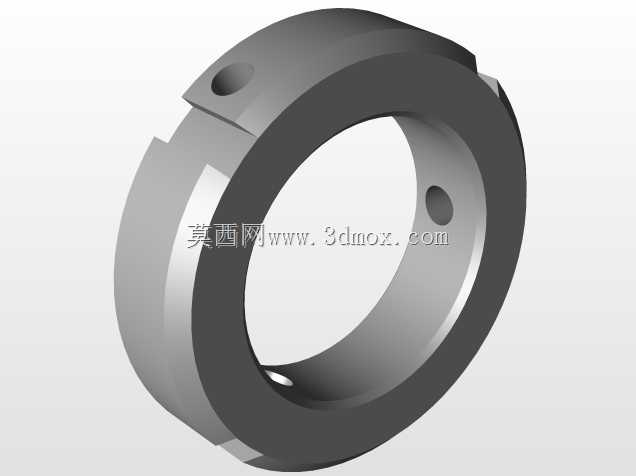

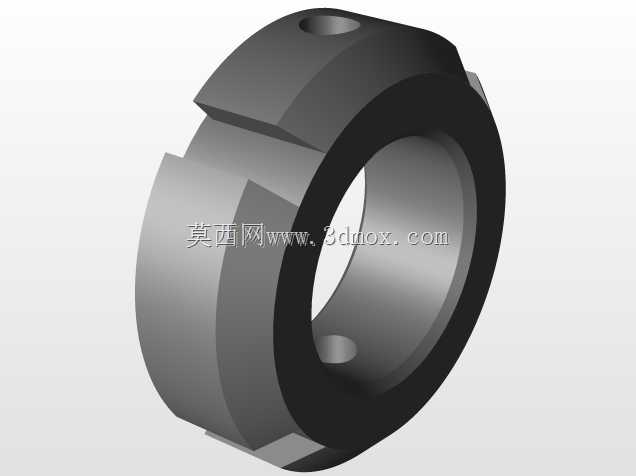

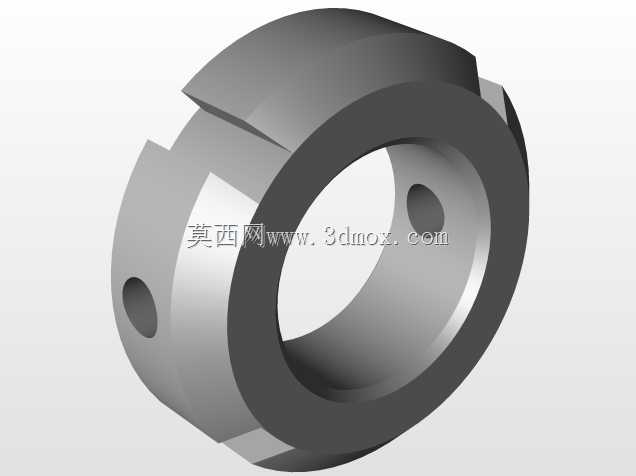

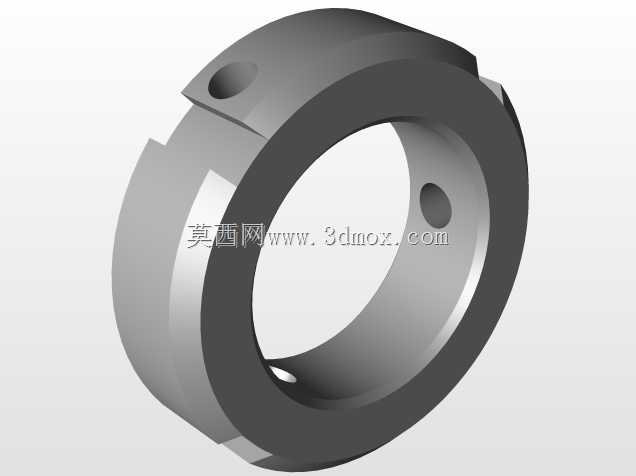

　　在各类旋转轴系的装配场景中，轴承的轴向定位可靠性直接决定整套传动系统的运行精度与服役寿命，这款剖分式结构的锁紧螺母，正是针对传统整体锁紧螺母拆装不便、无法在轴段中间位置完成锁紧作业的痛点开发的轴系配套零件。日常设备运维中，经常遇到轴系已经预装了齿轮、带轮等其他零件，整体式螺母无法越过轴上已有结构抵达轴承定位位置的情况，剖分式的设计可以直接在目标轴段位置拼合安装，不需要拆卸轴上已装配的其他零部件，大幅降低设备检修维护的拆装工作量，尤其适合冶金设备、大型风机、重型输送机这类长轴系、重型传动设备的轴承锁紧场景。从功能设计上看，这款螺母采用上下两半对称的剖分结构，拼合后形成完整的内螺纹与外圆结构，螺母本体上预留的径向锁紧孔，

　　可以在螺母旋抵轴承内圈端面后，拧入紧定螺钉实现螺母与轴表面的顶紧防松，避免设备运行过程中受振动、冲击载荷影响出现螺母回松移位的问题，相比传统的圆螺母加止动垫圈的锁紧方案，不需要在轴上加工止动垫圈卡槽，减少了轴段的加工工序，也避免了止动垫圈长期受交变载荷出现断裂脱落的风险。设计过程中，螺母的内螺纹公差按照中等配合精度选取，既保证旋合过程的顺畅性，也控制螺纹配合的轴向间隙在合理范围，避免锁紧后出现轴向窜动；螺母的端面与螺纹轴线的垂直度公差严格控制，保证锁紧时端面能够均匀贴合轴承内圈端面，不会出现偏压导致轴承内圈倾斜、影响轴承旋转精度的问题。拼合面的位置设置在螺母径向厚度的对称位置，拼合面采用精加工平面贴合，

　　保证两半螺母拼合后螺纹的连续性，不会出现错牙导致旋合卡滞的问题；螺母外圆预留的扳拧卡口，适配常用的勾型扳手尺寸，现场安装时不需要特制工装，用常规的圆螺母扳手即可完成旋紧作业。安装边界方面，这款螺母的径向厚度比同规格整体圆螺母略大，设计选型时需要预留足够的径向安装空间，避免螺母外圆与周边的轴承座孔、密封件等结构发生干涉；轴向尺寸上，螺母的总厚度按照额定轴向载荷计算选取，保证螺纹旋合圈数足够承受轴承运转过程中产生的轴向推力，不会出现螺纹滑牙失效的问题。实际应用中，这类剖分式锁紧螺母也常被用于需要频繁调整轴承游隙的场合，拆装调整时不需要将轴上零件全部拆除，只需要松开径向紧定螺钉，将两半螺母分开即可取下，调整完成后重新拼合锁紧即可，大幅缩短设备的停机维护时间。
