18头填料机进料卸料轮式离合器结构

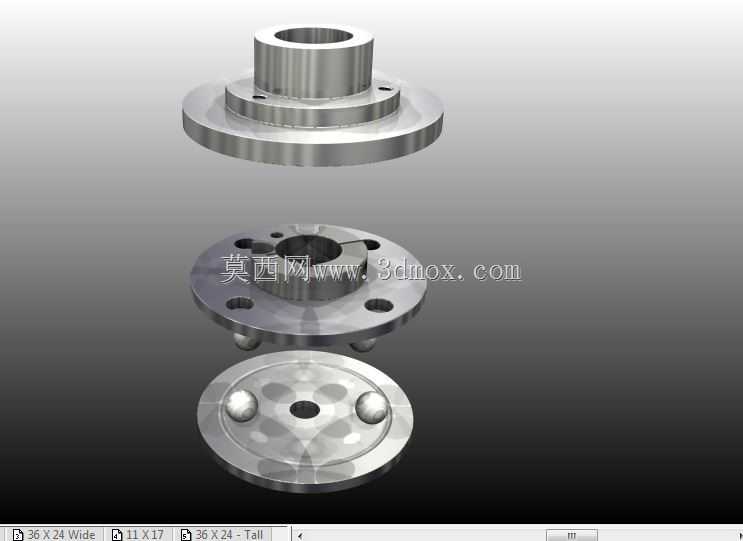

　　在包装填料类生产设备的传动链路里，这类适配18头太平洋填料工位的离合结构，核心承担进料与卸料工位的动力衔接、扭矩传递与动作切换职能，是多工位回转式填料设备保障工位动作同步性、负载适配性的关键传动部件。从实际产线运行场景来看，多工位填料设备的进料、卸料动作需要和主转盘的分度回转精准匹配，当主转盘带动填料工位回转至进料位时，该离合器需要平稳接合，将动力传递至进料轮完成填料的定量输送；当工位回转至卸料位时，离合器完成对应动力切换，带动卸料轮完成成品填料的输出动作，整个接合与分离过程需要避免冲击，防止填料撒漏、工位定位偏移等问题出现。从结构设计层面来看，该离合组件采用法兰式安装基座，基座端面上均匀分布的螺栓孔可直接与设备的回转主轴端面对接，

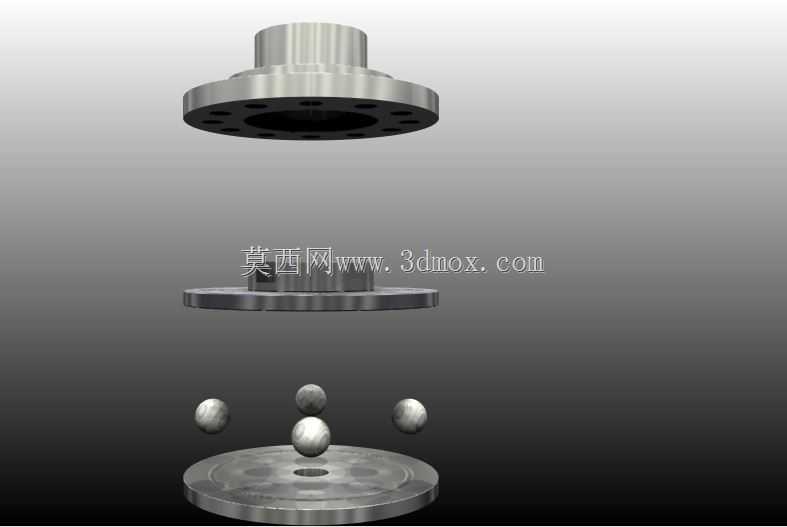

　　安装时需要保证端面跳动量控制在合理公差范围内，避免高速回转时出现偏载磨损。中间的钢球式传力结构是该离合器的核心设计点，相比传统摩擦片式离合结构，钢球啮合的传力形式扭矩传递刚性更强，不存在摩擦片磨损后打滑、传力衰减的问题，同时接合与分离的动作行程更短，适配多工位设备高频次的动作切换需求，钢球的排布采用圆周等分布置，保证接合时受力均匀，避免局部应力集中导致的钢球卡滞、基座压痕等失效问题。上部的带轴颈法兰结构是动力输入端，可直接与设备的分配轴通过键连接传递扭矩，轴颈的尺寸公差按照过渡配合设计，既保证装配时的同轴度要求，也方便后期维护时的拆装作业。从安装边界来看，该组件的轴向尺寸经过压缩设计，不会过多占用回转工位的轴向安装空间，

　　适配18头填料设备紧凑的工位布局，径向尺寸则匹配对应工位的传动轮安装位，不需要对原有设备的机架结构做额外改造即可完成替换安装。在实际选型适配时，需要注意该离合器的额定传力扭矩要匹配进料、卸料轮的最大负载，尤其是处理密度较大的填料物料时，要保证接合状态下钢球与啮合槽的接触应力在材料许用范围内，避免长期高负载运行出现钢球碎裂、啮合槽变形的问题；同时分离状态下要保证各钢球完全退回至保持架位置，避免带转现象导致的进料、卸料动作错位，影响整线的填料精度与运行稳定性。
