气动秤B框架用喷嘴夹持固定构件

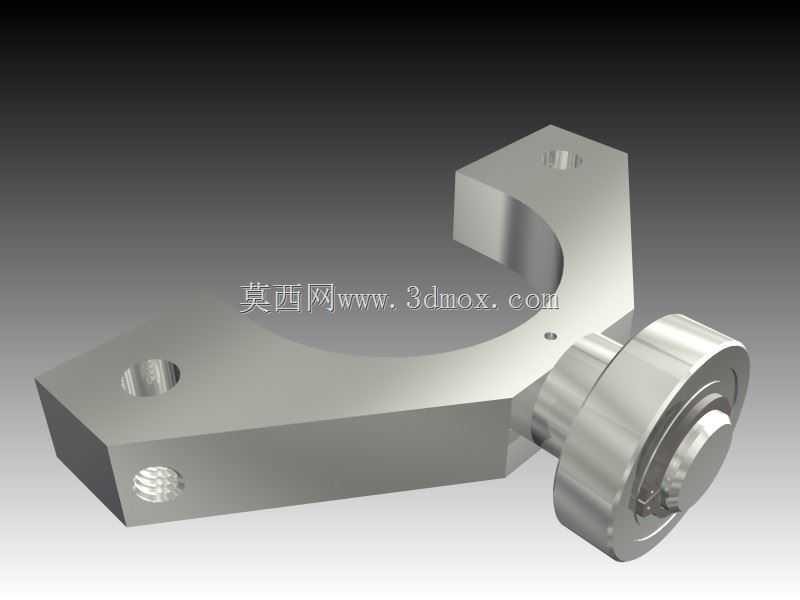

　　该夹持构件主要应用于气动称重设备的B型框架填料工位，作为喷嘴的定位固定部件使用，在粉体、颗粒类物料的定量灌装称重环节，承担喷嘴的位置锁定、姿态保持功能，避免填料过程中喷嘴受物料冲击、气流反作用力出现偏移，保障出料口与包装容器的对位精度，减少物料撒漏、称重偏差问题。从结构设计来看，主体采用一体式折弯铣削成型的C型托架结构，托架两端设置带沉孔的安装耳座，沉孔深度适配内六角圆柱头螺钉的头部尺寸，安装后螺钉端面不突出托架表面，避免与周边运动部件产生干涉；C型开口的圆弧曲率与配套喷嘴的外圆直径匹配，贴合面做了精铣处理，表面粗糙度控制在Ra1.6以内，保证夹持接触面积均匀，不会出现局部应力集中导致喷嘴变形的问题。

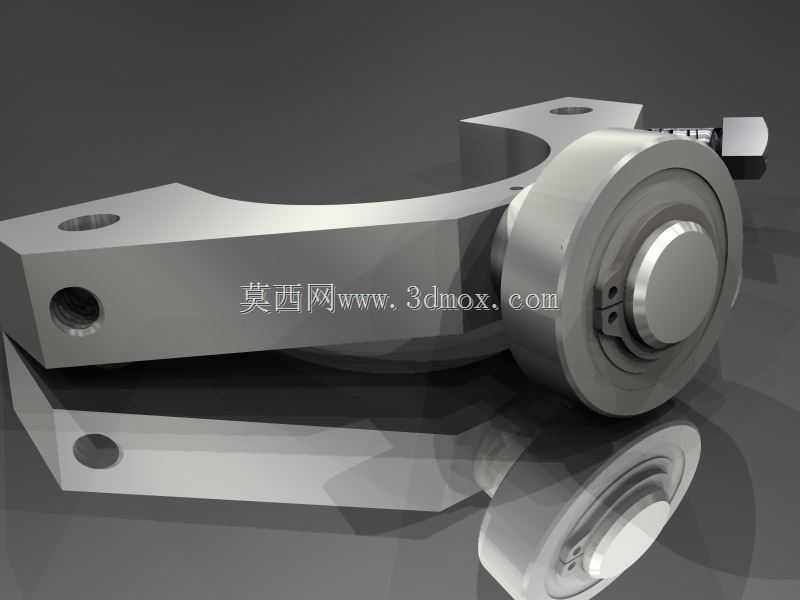

　　托架侧端集成的滚轮组件采用台阶式轴销连接，滚轮外圈做了淬硬处理，硬度达到HRC45-50，既可以作为喷嘴拆装时的导向支撑，降低喷嘴插拔的摩擦阻力，也能在设备运行过程中抵靠框架的限位面，抵消填料时产生的径向冲击力，维持喷嘴的轴向位置稳定。设计阶段充分考虑了安装边界的适配性，两个安装耳座的孔中心距严格匹配气动秤B框架的预留安装孔位公差，安装后整体构件的外轮廓不会超出框架的侧边防护范围，C型开口的中心高度与填料工位的出料中心高度重合，不需要额外加装调整垫片即可完成对位；滚轮组件的突出高度控制在合理范围，既保证导向行程满足喷嘴插拔需求，也不会在框架开合过程中与相邻的料斗、称重传感器组件发生碰撞。实际应用中，

　　该构件的夹持力通过安装螺钉的预紧力矩控制，可根据不同材质、壁厚的喷嘴调整预紧力大小，既保证夹持稳固不打滑，也不会夹伤薄壁喷嘴的外壁；一体式的主体结构没有多余的拼接焊缝，长期受物料粉尘污染、车间温湿度变化影响也不会出现连接松动问题，日常维护仅需定期给滚轮轴销加注少量润滑脂即可，不需要频繁拆解更换，能很好适配包装车间连续化生产的作业节奏，在粮食、化工原料、食品添加剂等定量称重包装的气动秤设备上都能适配使用。
