三耳带孔法兰式端盖结构设计

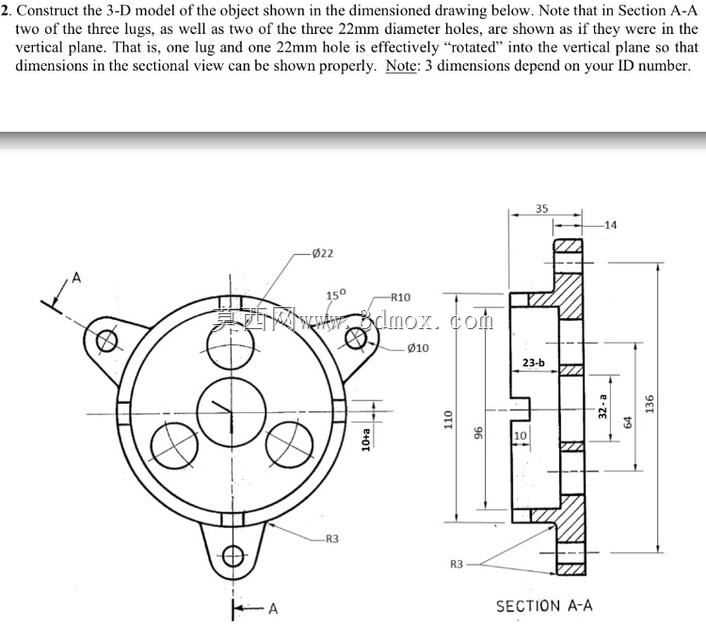

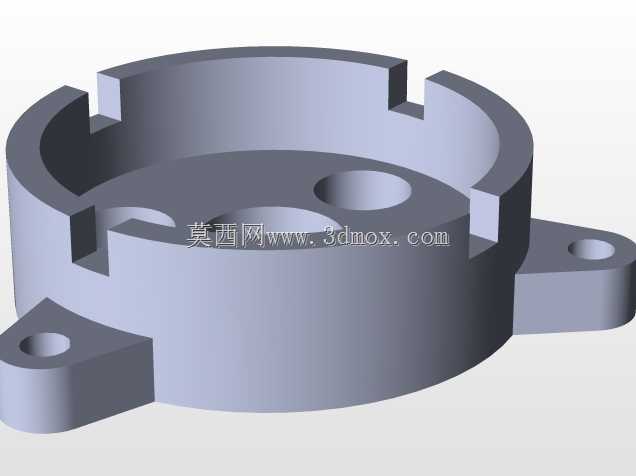

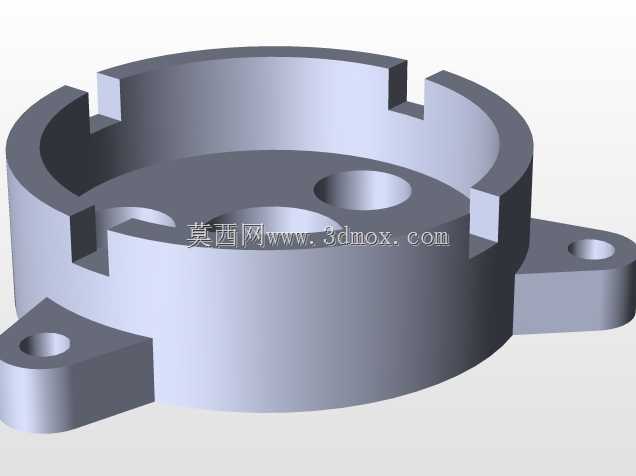

　　这类带三个安装耳的盘类端盖，多应用在中小型泵体、阀组、小型减速箱体的端部封盖位置，也可作为气动回转接头、小型液压分流体的基体承载结构，核心作用是实现腔体端部的密封、内部元件的轴向定位，同时通过周向均布的安装耳完成与主机壳体的快速装配固定。从结构设计逻辑来看，三个安装耳采用120度周向均布的排布方式，相比四耳结构能在有限的安装空间里减少相邻紧固件的操作干涉，尤其适合安装空间局促、周边布有管路或线路的设备场景；每个耳片上的通孔用于穿装连接螺栓，耳片根部做了R10的圆角过渡，能有效降低螺栓预紧时耳片根部的应力集中，避免长期受振动载荷出现耳片断裂的问题。主视方向的主体外圆直径为110mm，端盖总厚度为35mm，其中外侧凸缘厚度14mm，

　　凸缘外圆直径64mm，这个凸缘结构主要用于嵌入主机壳体的定位止口内，装配时能快速实现径向定位，不需要额外找正即可保证端盖与腔体的同轴度，大幅提升装配效率。截面A-A的剖视结构显示，端盖内部设置有深度23mm的内凹腔体，腔体直径96mm，这个空腔用于容纳腔体内部的轴承外圈、轴端挡圈或者密封组件，腔体内壁上的环形槽用于安装O型密封圈或者孔用挡圈，实现轴向定位与静密封；端盖中心区域的通孔用于穿装传动轴，周边三个22mm直径的通孔与安装耳的排布角度对应，其中一个孔在剖视中做了旋转展开处理，这类孔一般作为流体通道、线缆穿装孔或者辅助定位销孔使用，根据实际应用场景的不同可做不通的功能适配。端盖内侧边缘做了R3的圆角过渡，

　　避免装配时刮伤腔体内的密封件，耳片端部的R3圆角则是为了去除锐边，防止装配过程中划伤操作人员，同时减少零件搬运过程中的磕碰变形。建模过程中需要注意周向阵列的角度基准，三个安装耳与三个22mm孔的相位差需要严格对应图纸标注的15度偏置，避免出现装配错位；剖视中展示的壁厚分布经过载荷校核，主体壁厚均匀，既保证了足够的结构强度承受腔体内压与螺栓预紧力，也避免了壁厚过大带来的材料浪费与重量增加，适合采用铝合金压铸或者铸铁铸造成型后做少量机加工即可完成成品制作，批量生产时的工艺性较好。
