伺服电机用梅花型弹性联轴器结构设计

　　这款梅花型弹性联轴器，主要适配伺服电机与负载端的传动连接场景，在3C电子装配设备、小型数控进给轴、包装机械送料机构、精密检测平台这类对传动精度有要求的自动化设备中应用广泛，核心作用是补偿伺服电机输出轴与从动轴之间的安装同轴度误差，同时缓冲传动过程中的冲击振动，避免伺服电机编码器受刚性冲击损坏，保障传动系统的定位精度与运行稳定性。

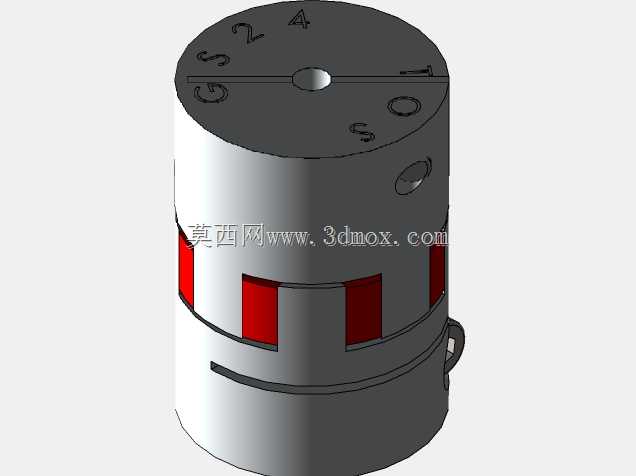

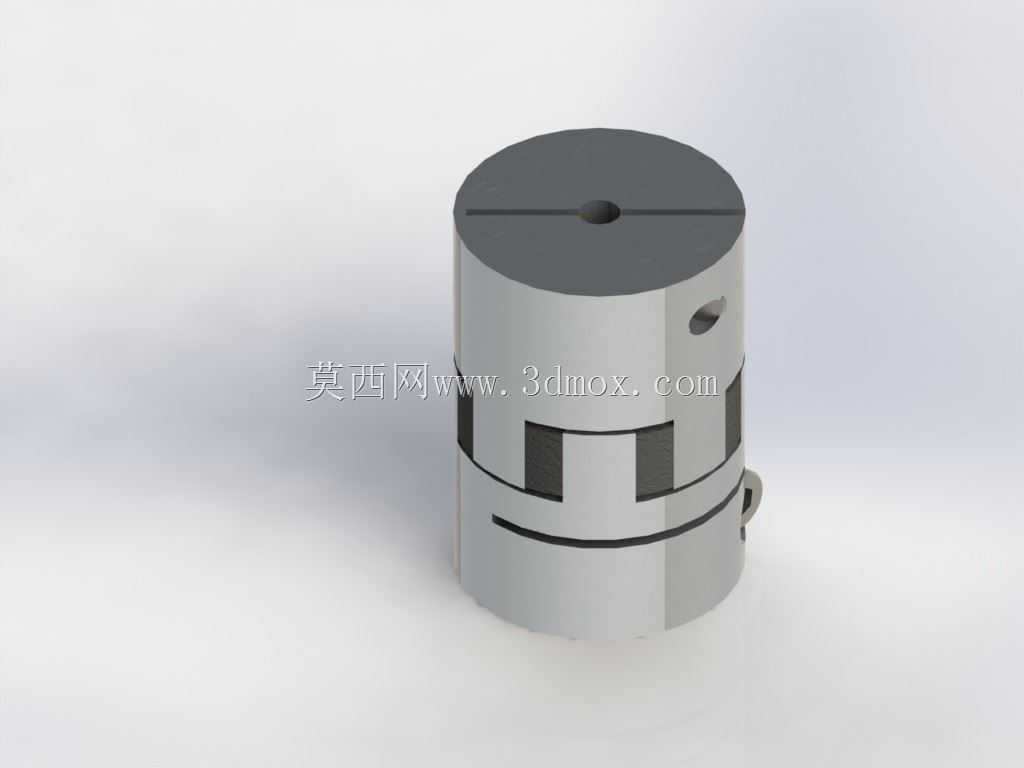

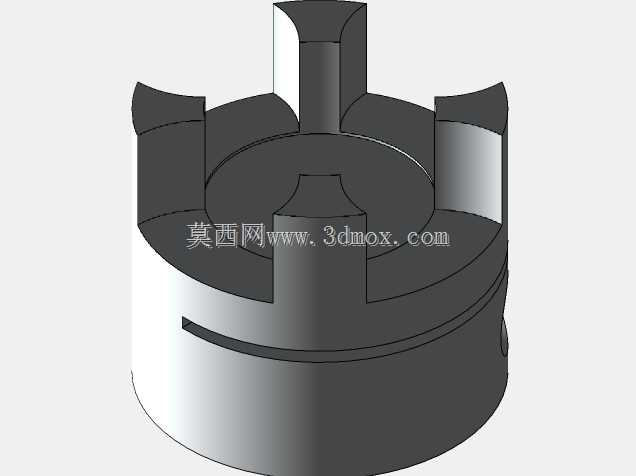

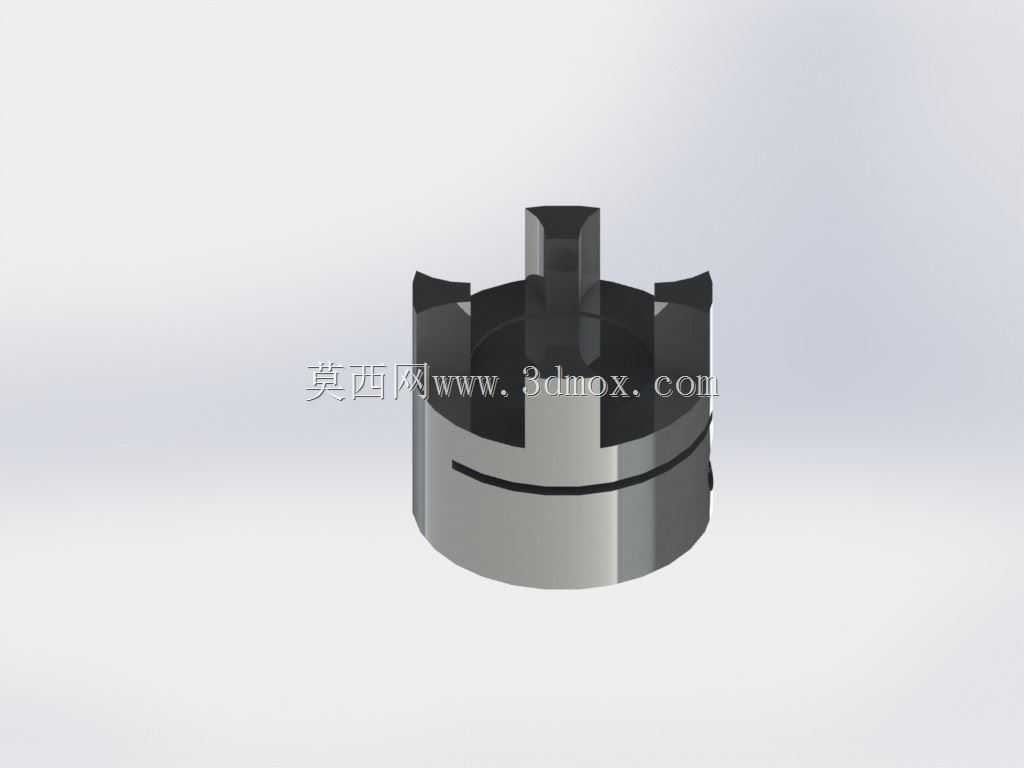

　　从结构设计来看，该联轴器采用分体式夹紧结构，主体为铝合金材质加工而成，分为左右两个带轴孔的金属毂体，中间嵌入红色聚氨酯梅花形弹性体，金属毂体的爪型结构与弹性体的凸瓣完全啮合，扭矩传递过程中弹性体承受挤压应力，既能保证无背隙的扭矩传递，又能通过弹性体的形变吸收两轴间的径向、角向与轴向偏差。顶部端面刻印的规格标识，方便现场安装时快速识别型号，避免错装。毂体侧面设置的紧定螺钉孔，搭配夹紧缝结构，安装时无需加热或专用工具，拧紧螺钉即可抱紧轴径，装拆效率高，适合设备现场维护更换。

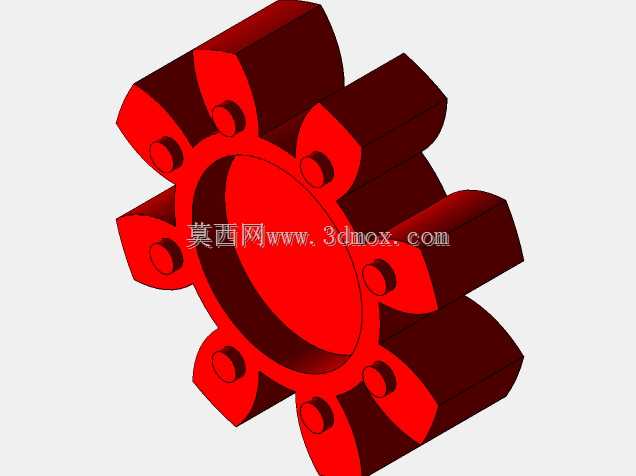

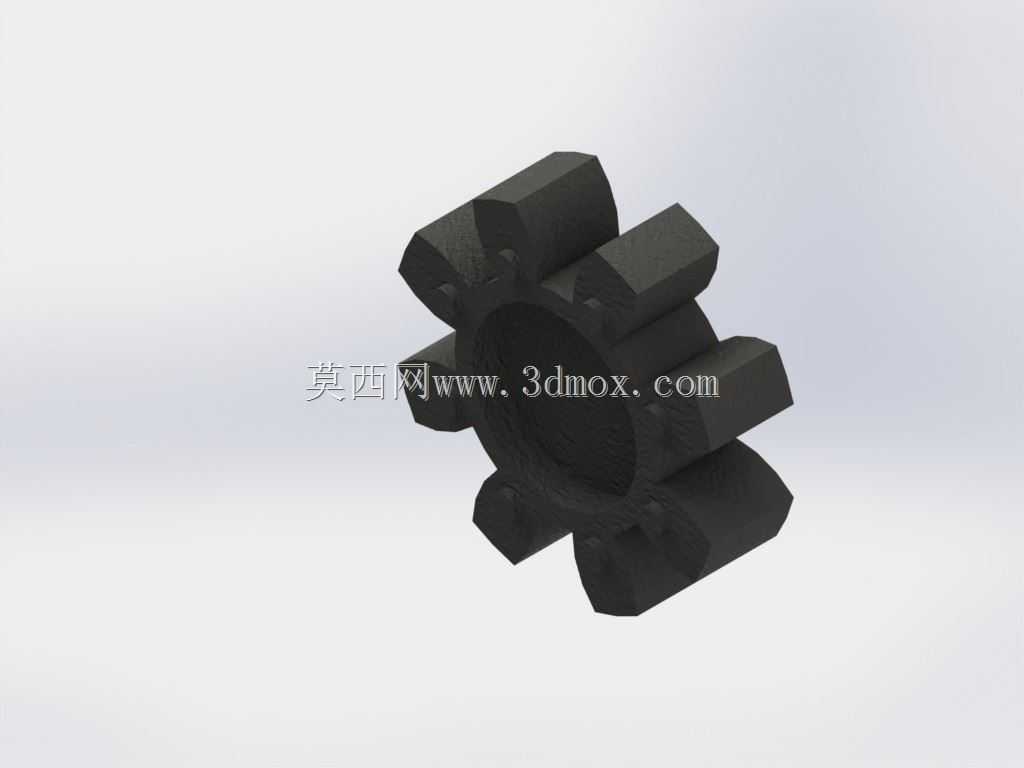

　　在安装边界设计上，该款联轴器的径向尺寸紧凑，不会占用过多安装空间，适配小功率伺服电机的安装法兰周边空间布局，轴孔加工公差严格按照精密传动要求控制，与电机输出轴、负载输入轴的配合间隙控制在极小范围内，避免传动过程中出现回程间隙。弹性体采用邵氏硬度适中的聚氨酯材质，既具备足够的刚度传递额定扭矩，又有合适的阻尼特性衰减伺服电机启停时的振动，在频繁正反转的伺服传动工况下，弹性体的抗疲劳性能可以满足长期运行需求，不会过早出现压溃、开裂失效的问题。

　　设计过程中，对爪部的受力角度做了优化，弹性体凸瓣与金属爪的接触面采用圆弧过渡，避免应力集中导致的金属毂体爪部断裂，同时夹紧缝的位置与深度经过反复校核，保证拧紧螺钉时毂体的变形均匀，对轴的抱紧力足够，不会在高速启停、急停工况下出现轴与联轴器打滑的问题。整体结构没有多余的突出部件，高速旋转时的风阻小，动平衡性能优异，适配伺服电机最高数千转的运行转速要求，不会因为联轴器本身的不平衡量引发设备振动。
