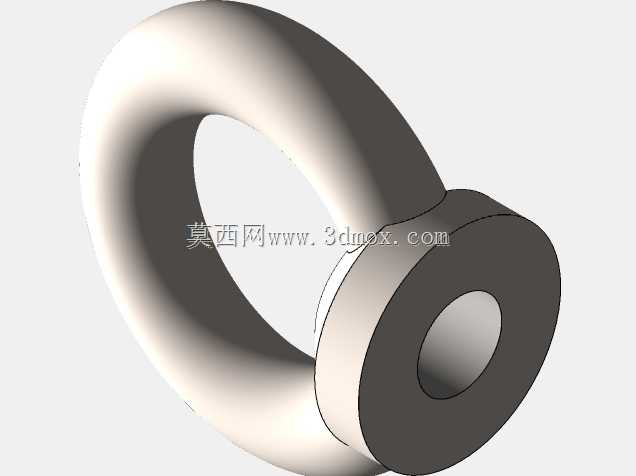

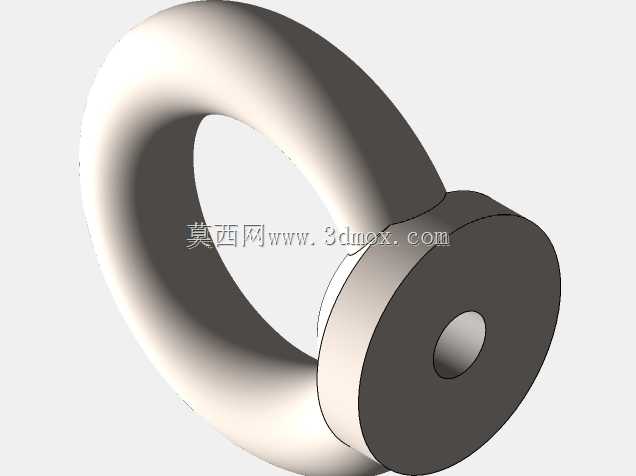

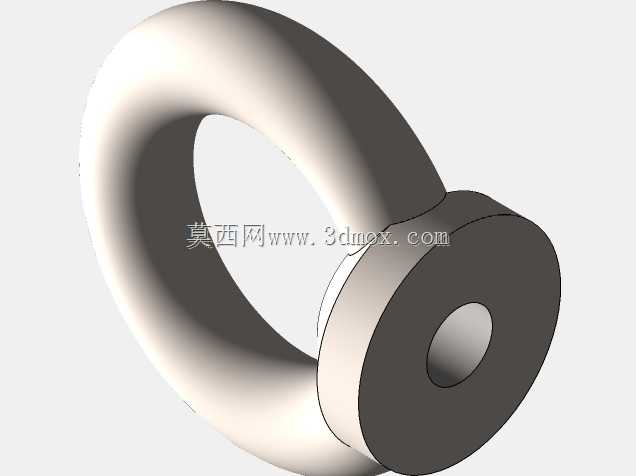

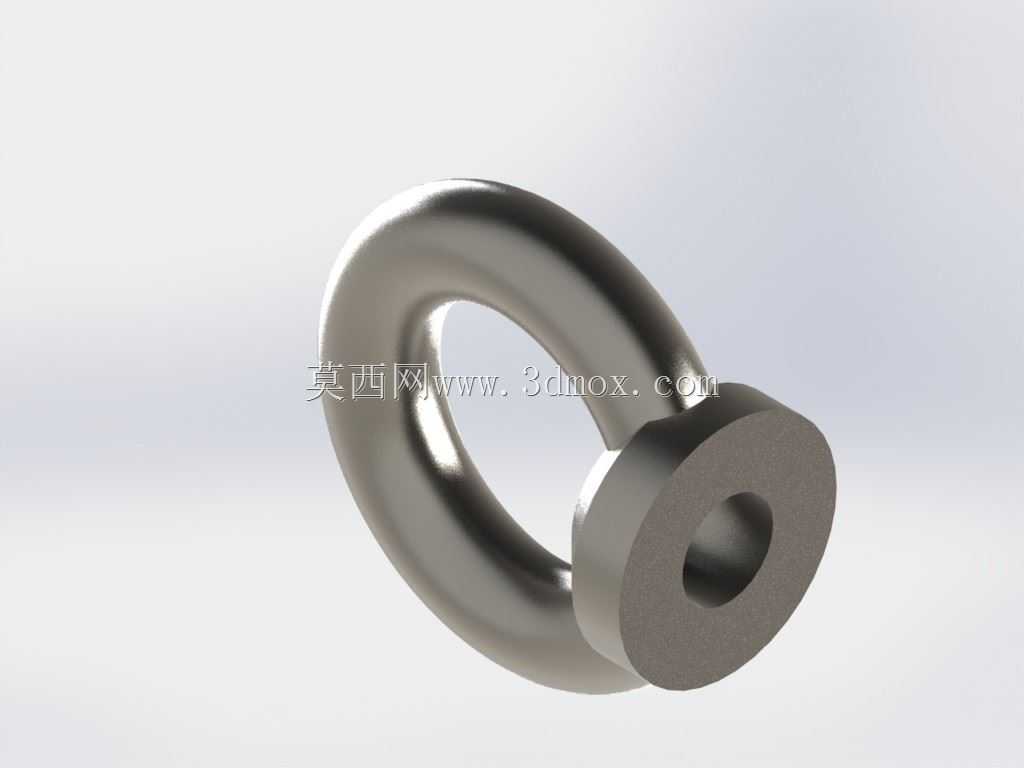

DIN582标准内螺纹吊环螺栓结构设计

在起重吊装、设备装配、重型构件转运的作业场景里，吊环螺栓是承担载荷传递的核心受力连接件，DIN582标准的内螺纹有眼螺栓，常被用于模具吊装、机床部件移位、重型机架安装等工况，相比外螺纹吊环，内螺纹结构可直接旋合在设备预设的外螺柱上，无需额外加工贯穿安装孔，对安装基面的厚度要求更低，适配更多紧凑安装空间。做这款模型的时候，先梳理了M6到M14全规格的尺寸边界，不同公称直径对应的吊环内径、环部截面直径、基座厚度都严格对应标准要求，避免出现安装时环部与吊具卸扣干涉、螺纹旋合长度不足的问题。建模时先从基座部分入手，绘制带内螺纹的凸台轮廓，拉伸生成基座实体后，在内孔位置修饰符合标准牙型的螺纹特征，这里要注意螺纹收尾的位置不能超出基座下端面，否则安装时会出现螺柱顶死、吊环无法贴紧安装面的隐患。环部建模采用扫掠特征，先绘制环形的中心路径，再匹配对应规格的圆形截面轮廓，扫掠过程中要保证截面与路径始终垂直，同时处理环部与基座衔接处的圆角过渡，这个位置是应力集中高发区，圆角半径不能随意缩小，否则受拉时容易在衔接根部出现断裂风险。实际使用中，这类吊环螺栓的载荷方向有严格限制，仅适合沿螺杆轴线方向的垂直起吊，若存在侧向斜拉载荷，环部的受力状态会从纯拉伸变为弯扭组合，额定载荷会大幅折减，建模时特意还原了环部与基座的同轴度关系，保证安装后环面能自然贴合吊具的受力方向，减少附加弯矩。不同规格的安装边界要提前预留，比如M14规格的基座外径比M6大近一倍，设计安装位时要在螺柱周边留出足够的平面空间，避免基座悬空无法贴合受力面。建模完成后要做干涉检查，确认环部转动时不会与基座周边的结构磕碰，同时验证螺纹旋合的配合长度，保证每个规格都能达到标准要求的最小旋合圈数，避免螺纹滑牙失效。这类吊环在装配时还要注意，安装面必须是平整的加工面，不能有焊点、毛刺凸起，否则吊环基座贴紧不实，起吊时会出现偏载，日常维保中也要定期检查环部是否有变形、螺纹是否有磨损，出现塑性变形的吊环必须直接报废，不能继续承载。
