库姆型选矿破碎输送一体化设备

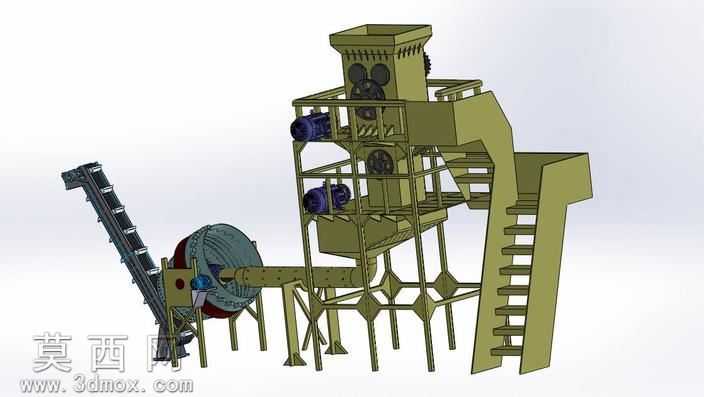

本套设备采用SolidWorks进行全参数化三维建模，整体围绕选矿作业的破碎、输送工序进行一体化结构设计，建模过程中严格遵循机械设计规范，对各部件的装配间隙、连接点位进行精准约束，确保整体装配体无干涉、结构逻辑符合实际工业生产的运行要求。渲染阶段采用哑光工业金属材质模拟设备主体的钢结构机架，对驱动电机外壳做深色调金属质感处理，对输送槽、破碎腔体做耐磨钢材的哑光肌理表现，配套的检修梯台采用与主体一致的橄榄绿工业涂装，还原矿山选矿设备的真实外观质感。结构设计上，设备主体为多层钢架支撑的立式破碎腔体，腔体顶部设置敞口进料斗，腔体分层布置多组破碎辊组与驱动电机，通过带传动结构传递动力，实现物料的多级破碎处理；腔体侧方配套倾斜式刮板输送机构，可将待处理物料稳定输送至破碎腔进料端，输送机构与主破碎腔通过密封溜槽连接，避免物料输送过程中的撒漏；设备另一侧设置带防护栏杆的钢制检修梯台，梯步尺寸符合人体工程学要求，可直达各层设备检修平台，方便日常运维作业时操作人员抵达各驱动部件、破碎组件的点位。设计思路上，整套设备将物料输送、多级破碎、运维通道进行集成化布局，相较于分散布置的破碎、输送设备，大幅缩减了选矿生产线的占地空间，各功能模块通过钢架结构实现刚性连接，提升了设备整体运行的稳定性，建模过程中对各易损部件做独立零件建模，方便后续根据实际磨损情况进行替换修改，所有连接法兰、螺栓点位均按照通用五金配件的标准尺寸进行建模，确保模型可直接用于后续的工程出图、生产指导环节，完整还原了选矿破碎输送一体化设备的结构特征与功能逻辑。
