港口散料中转受料斗钢结构平台设计

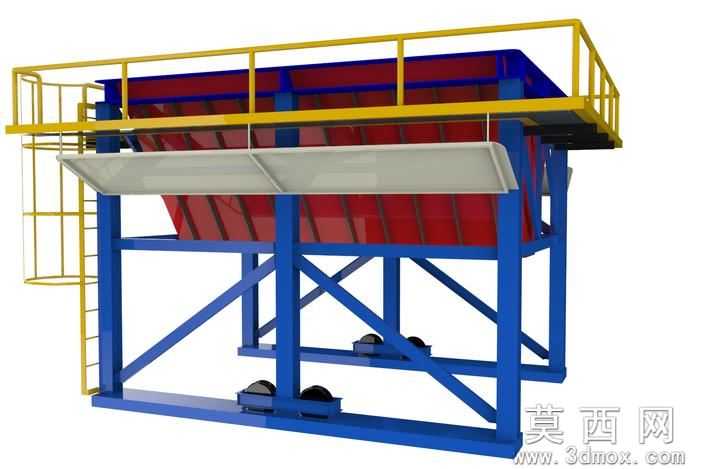

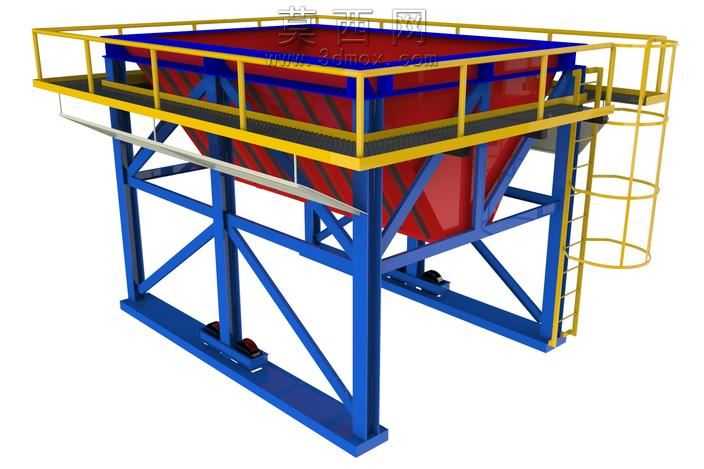

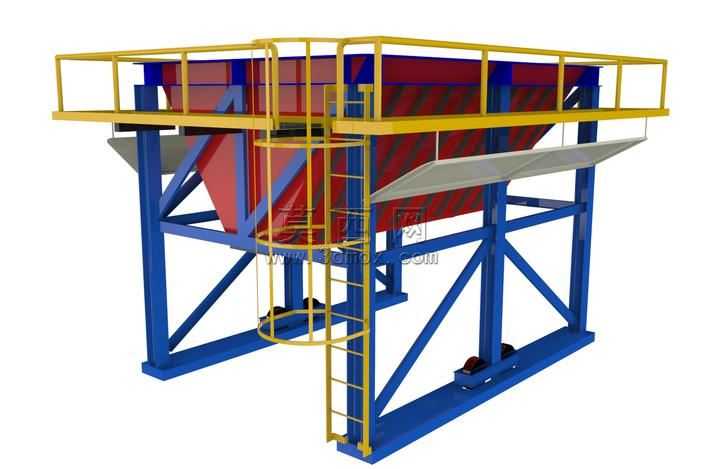

本作品为面向港口散炭中转作业场景设计的受料斗钢结构成套装置，采用三维参数化建模方式完成全结构1:1比例搭建，建模过程中严格遵循钢结构设计规范与港口散料装卸设备的作业工况要求，对所有构件的连接关系、尺寸配合进行了精准还原。模型主体分为上部操作平台、中部受料斗体、下部支撑框架三个核心模块，上部操作平台设置了标准化的黄色安全护栏，护栏采用方管焊接结构，高度符合工业操作平台安全防护标准，平台边缘预留了人员巡检的行走通道，侧面配套设置了笼式爬梯，爬梯的踏步间距、护笼圈径均满足高空作业安全规范，爬梯与平台、支撑框架的连接节点做了加强处理，避免人员攀爬时出现结构形变。中部受料斗体采用倒方锥结构设计，斗壁设置了斜向加强筋板，可有效承受散炭堆积带来的侧向压力，斗体内壁做了耐磨材质的渲染处理，模拟实际使用中铺设耐磨衬板的工况，斗体上沿与平台框架采用螺栓加焊接的复合连接结构，保证料斗满载时的结构稳定性。下部支撑框架采用蓝色H型钢与槽钢组合焊接的桁架结构，通过交叉斜撑的布置方式提升整体框架的抗扭、抗弯性能，框架底部设置了带滚轮的行走底座，可满足港口作业区内短距离移位的需求，底座滚轮处配套设置了限位固定结构，作业时可锁定位置避免设备偏移。渲染阶段对不同构件赋予了区分度明确的材质，钢结构件采用工业防锈漆材质表现，护栏与爬梯的安全黄、主体框架的设备蓝、料斗内部的耐磨红配色清晰区分各功能模块，金属材质的反光度、粗糙度参数经过反复调试，还原工业设备的真实质感。设计过程中充分考虑了散料中转作业的卸料顺畅性，将料斗的锥角设置为散炭安息角以上的角度，避免物料粘附堵料，同时对整体结构的重心进行了校核，保证满载状态下设备不会出现倾翻风险，各构件的连接位置预留了合理的安装间隙，方便实际生产中的加工与装配作业。
