砾石黄金提取分选设备结构设计

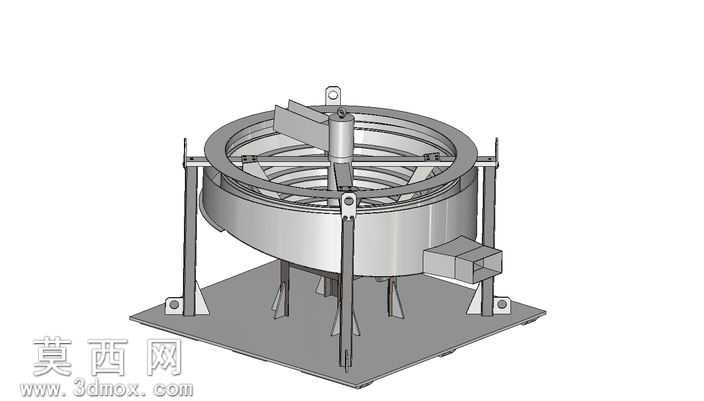

本三维模型为针对岩石、冲积层矿料设计的黄金提取砾石分选设备，整体采用立式圆筒主体搭配方形安装底座的结构布局，建模过程中严格遵循选矿设备的实际功能逻辑搭建各部件装配关系。模型主体的圆筒分选腔采用薄壁回转体结构建模，内部设置多层螺旋导料槽结构，通过螺旋曲面的参数化建模保证导料角度符合重力分选的流态要求，中心转轴部件采用同轴装配设计，搭配径向分布的搅拌拨料叶片，建模时对叶片的安装倾角、与腔体内壁的间隙都做了精准的尺寸约束，确保拨料过程中砾石与含金矿料能够实现有效分层。设备顶部设置进料导流结构，侧下方开设精矿出料溜槽，所有溜槽的导流面都做了平滑过渡处理，避免矿料输送过程中出现卡滞。支撑结构采用四根立式支腿搭配三角加强筋的设计，底座为方形安装板，板上预留设备安装固定孔位，支腿与筒体、底座的连接部位都做了焊接结构的细节建模，还原实际设备的连接强度设计。渲染阶段采用金属磨砂材质模拟设备的钢制加工表面，对转动配合部位做了金属光泽的差异化处理，区分固定结构与运动部件的视觉差异，底座部分做了轻微的做旧质感处理，模拟选矿设备实际使用中的磨损特征。设计思路围绕重力分选黄金的核心原理，通过筒内螺旋流道让矿料在转动拨料的作用下实现按密度分层，密度较大的含金重矿物沿导料槽汇聚至侧方出料口，大粒径砾石则随拨料叶片推送至尾料排出路径，整体结构紧凑，各部件的装配层级清晰，无干涉错位问题，可直接用于选矿设备的结构演示、方案验证以及加工参考，完整还原了小型砾石金矿提取设备的功能结构与外观特征。
