工业散料输送用倾斜式进料料斗结构

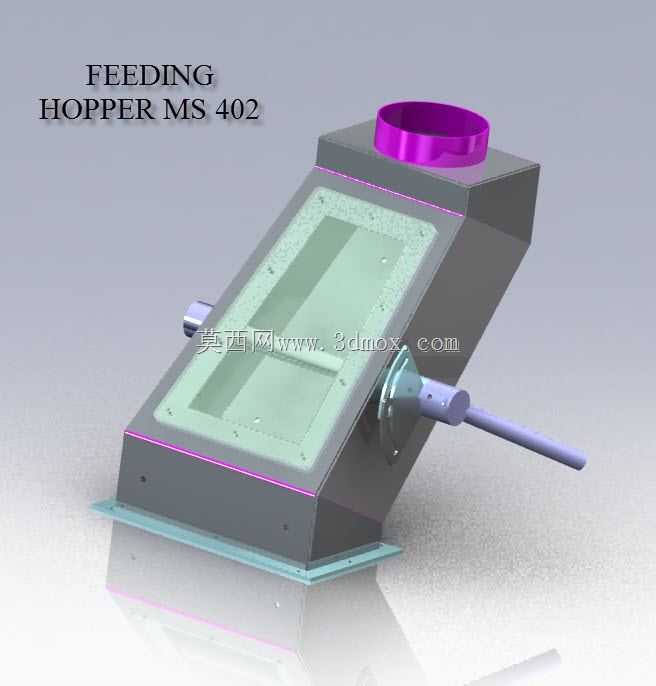

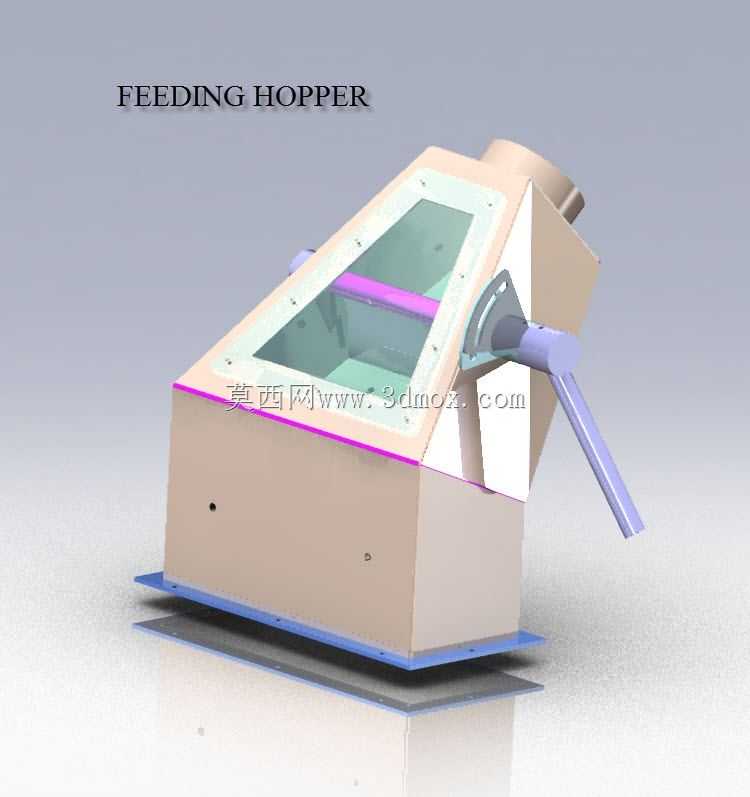

　　这类倾斜式进料斗多布置在散料处理生产线的起始衔接段，常见于粮食加工、建材配料、化工颗粒分装、废旧物料破碎分选的工位前端，作为上游来料与下游处理设备的过渡储料、导流给料部件，避免散料直接冲击下游设备造成结构损伤，同时缓冲来料的流量波动，保证下游设备进料连续稳定。从结构设计来看，整体采用上宽下窄的变截面腔体，倾斜布置的观察窗采用透明硬质板材嵌装在密封边框内，边框与腔体主体通过紧固件压合密封，既可以实时观察内部料位堆积情况、排查卡料堵料故障，也能在设备运行时阻挡粉尘外溢，满足作业现场的防尘要求。腔体侧面设置的带操作手柄的闸板结构，可通过扳动手柄调整闸板的开合度，精准控制下料流量，在下游设备临时停机或需要调整给料速率时，

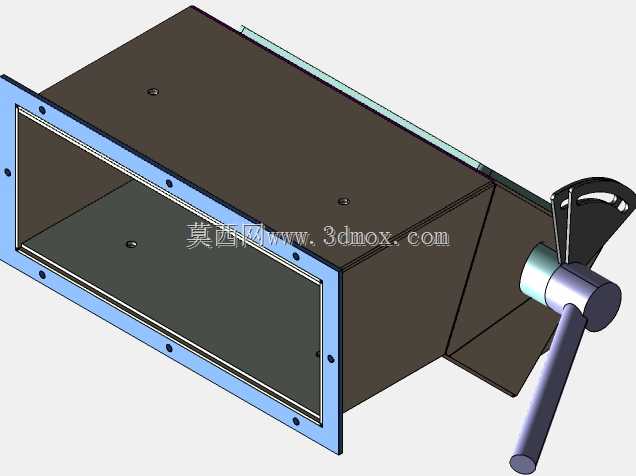

　　可直接关闭闸板暂存腔体内的物料，无需中断上游来料输送。底部的安装法兰采用整圈螺栓孔布局，法兰面加工有密封槽，可与下游的振动给料机、皮带输送机、破碎机进料口直接对接安装，安装时需保证法兰面的平面度公差不超过0.2mm，避免对接处出现漏料、积料问题。设计阶段优先考虑了散料的流动特性，腔体内部的倾斜角度设置为大于常见散料的安息角，避免颗粒物料在腔体内壁出现粘壁、架桥堵料的问题，针对易吸潮结块的物料，还可在腔体侧壁预留振动电机安装位，后续加装激振装置即可破除料拱。整体腔体的壁厚根据处理物料的磨琢性选择，处理矿石、建筑垃圾等强磨琢性物料时可在腔体内壁加装耐磨衬板，衬板通过沉头螺栓固定，磨损后可快速更换，延长整体结构的使用寿命。顶部的进料口采用圆形法兰接口，可与上游的溜管、卸料装置直接对接，接口处设置的翻边结构可避免物料洒落，腔体外部的加强筋沿料流方向布置，既提升了整体结构的刚性，避免满料负载时出现腔体变形，也不会在筋板位置形成积料死角。
