大倾角散料封闭输送设备结构设计

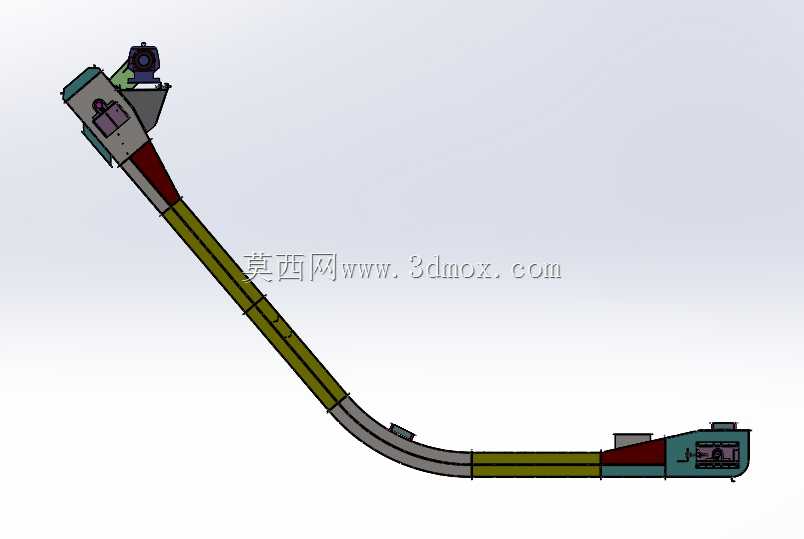

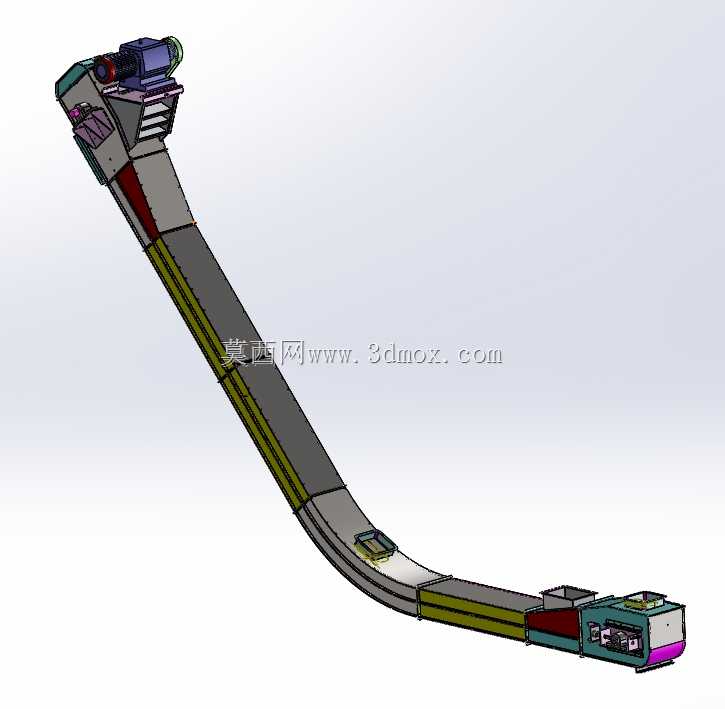

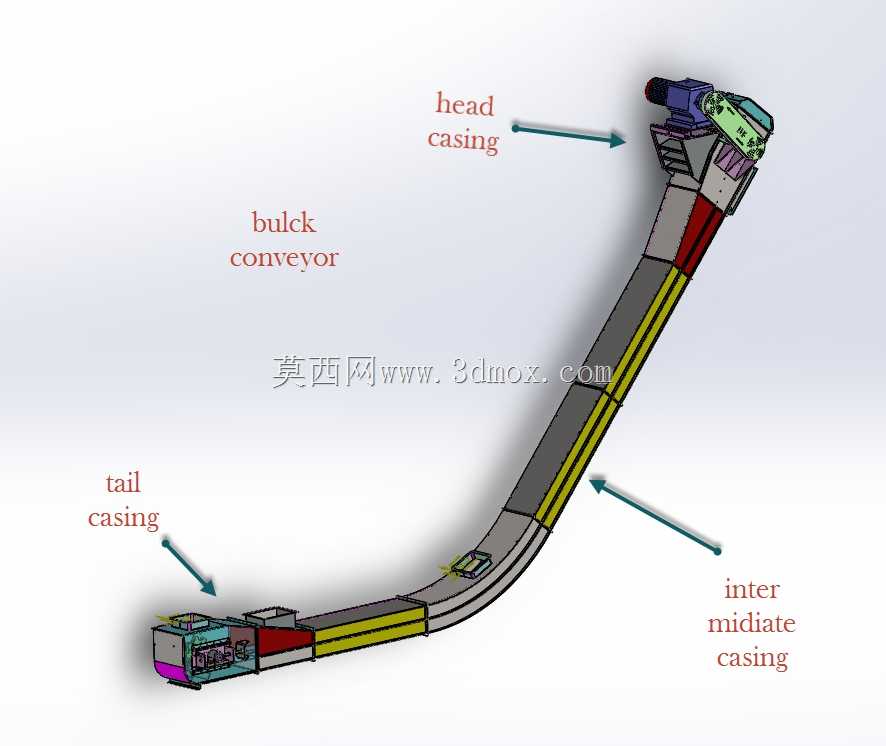

　　这款散流输送设备主要针对散状颗粒物料的长距离变角度输送场景设计，常见于粮食加工、农产品处理、散料仓储转运等工况，可实现水平段接料、大倾角提升、头部卸料的连续作业，避免散料在输送过程中出现撒漏、扬尘问题，适配大豆、谷物等流动性较好的颗粒状物料输送需求。设备整体采用分段式机壳结构，分为头部机壳、中间段倾斜机壳、尾部机壳三个核心部分，各段之间通过法兰连接固定，可根据现场安装空间调整中间段长度与倾斜角度，适配不同厂房的层高与输送路径规划，安装时需预留尾部张紧机构的调节空间，头部卸料端需对接后续料仓或加工设备的进料口，保证物料卸料轨迹顺畅无卡滞。尾部机壳集成了进料口与张紧装置，进料口设置在尾部水平段上方，可直接承接上游设备来料，

　　张紧机构采用螺旋调节结构，可实时调整输送带张紧度，避免长期运行后输送带打滑、跑偏；中间段机壳为全封闭结构，内部设置多组托辊组，承载分支托辊采用槽型结构，增大与输送带的接触面积，保证大倾角输送时物料不会下滑，回程分支采用平托辊支撑，减少输送带运行阻力，机壳侧板预留观察口，可日常检查输送带运行状态与物料输送情况；头部机壳内置传动滚筒与卸料罩，传动滚筒连接驱动装置，采用外置式减速电机直连结构，传动效率高，维护便捷，卸料罩的弧形导流结构可引导物料沿设定轨迹卸出，减少物料对罩壳的冲击磨损。设计过程中重点考量了大倾角段的物料稳定性，通过在输送带表面设置横向挡条，配合槽型托辊的围合角度，保证输送倾角在允许范围内时物料不会出现回落，

　　同时全封闭机壳结构可降低输送过程中的粉尘外溢，满足粮食加工场景的卫生要求；设备整体的安装边界需结合输送高度、水平投影长度确定，基础预埋时需保证头尾段的安装平面水平度偏差在允许范围内，中间段支架需做加固处理，避免设备运行时出现共振，驱动端需预留检修空间，方便后期更换易损件、维护传动部件。
