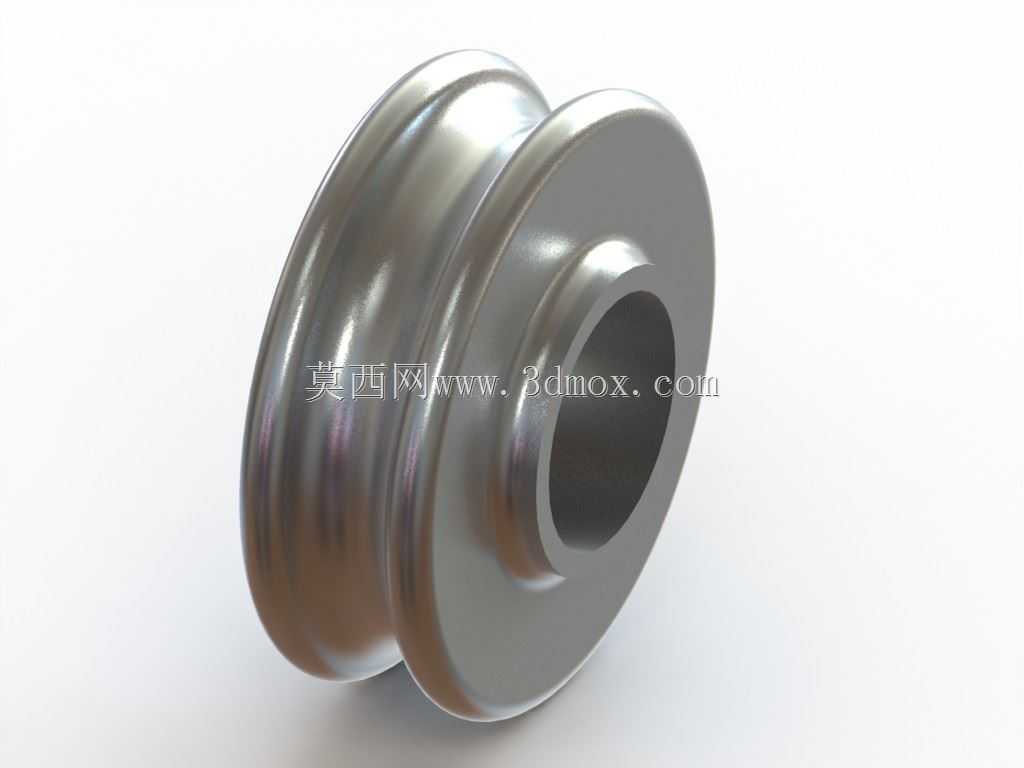

带双挡边导向槽式金属滚筒结构

　　这类带环形导向槽的滚筒，常被用在各类输送线、起重导向机构、线缆牵引设备以及小型物料滑移装置中，核心作用是为运动的柔性件、小型工装或者线状物料提供稳定的滚动支撑与轨迹约束，避免运行过程中出现跑偏、滑脱的问题。从结构设计来看，滚筒主体采用一体回转式结构，中间开设的V型或者圆弧型环槽是核心功能区，槽面的弧度需要匹配所接触的工件或者传动件外形，比如牵引钢丝绳时槽底圆弧半径要比绳径大5%-8%，避免绳索出现过度挤压磨损；两侧的凸起挡边高度经过校核，既要保证物料在允许的偏移范围内不会脱出，又不会因为挡边过高增加不必要的转动惯量与材料成本。滚筒中心的通孔是安装基准位，孔的公差一般选用H7级精度，用来和配套的芯轴配合，

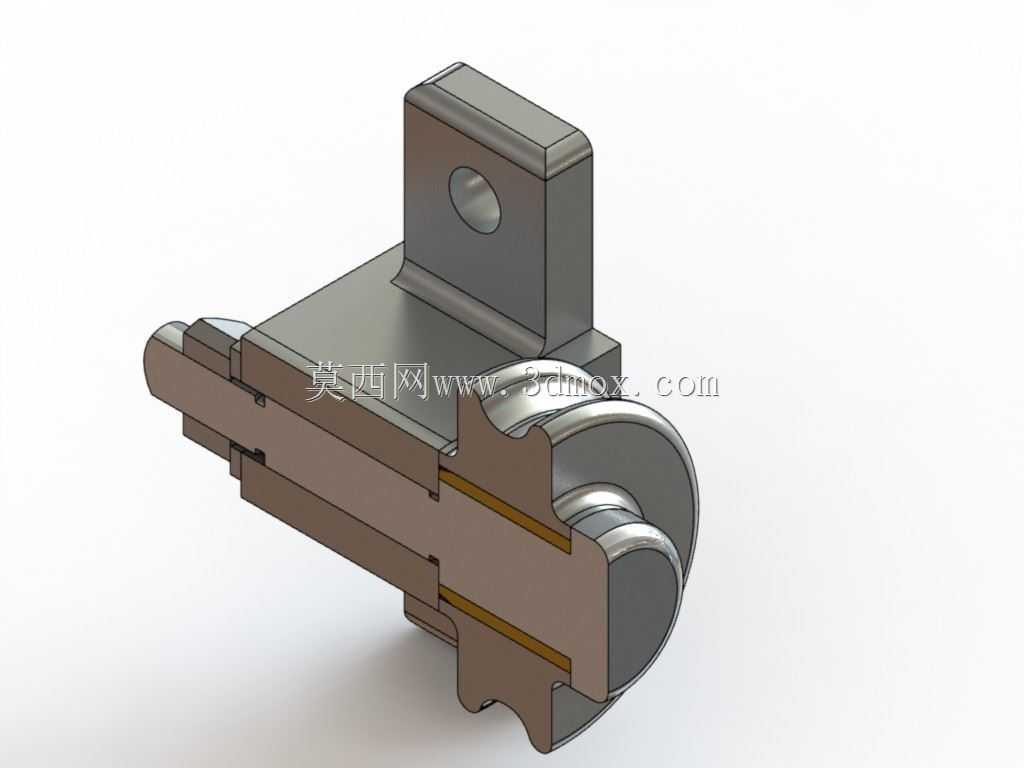

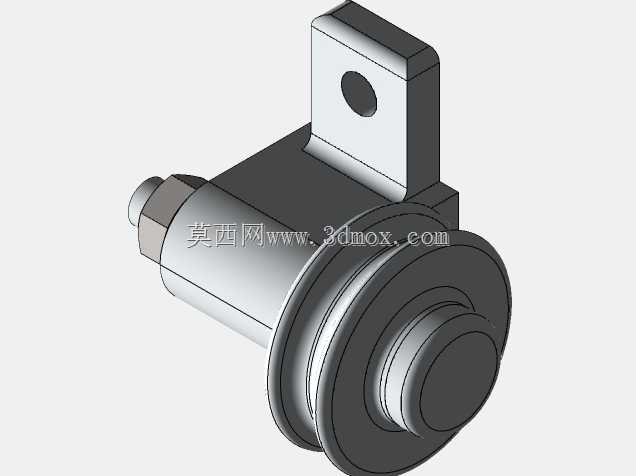

　　安装时可以根据使用场景选择加装滑动轴套或者滚动轴承，低速轻载场景下可以直接用耐磨铜套降低成本，高速连续运转场景则需要搭配深沟球轴承来降低转动阻力、延长使用寿命。滚筒的外圆面与槽面都做了圆滑过渡处理，所有棱边都倒有R1-R2的圆角，避免应力集中，同时减少对接触件的表面划伤。从安装边界来看，这类滚筒的轴向总宽度需要比所导向的物料宽度大10-15mm，径向最大直径要保证安装后和周边机架的间隙不小于5mm，避免转动过程中出现剐蹭；中心安装孔的长度要和配套的轴伸长度匹配，两端可以加装轴用挡圈或者端盖来实现轴向定位，防止运转过程中出现轴向窜动。在实际选型应用中，这类滚筒的材质一般选用45号钢或者铸钢，表面根据使用需求做镀锌、淬火或者包胶处理，

　　比如用在食品输送场景时可以外包食品级聚氨酯，既降低运行噪音，又能增加接触面摩擦力；用在重载起重导向场景时则需要对槽面做高频淬火处理，硬度达到HRC45-50，提升耐磨性能。设计建模过程中，回转体的同轴度是核心控制指标，外圆、环槽与中心安装孔的同轴度公差需要控制在0.02mm以内，否则高速转动时会出现明显的径向跳动，不仅会产生噪音，还会加速轴承与接触件的磨损。另外滚筒的壁厚需要根据额定载荷做校核，轻载场景下壁厚不小于5mm即可，重载场景则需要通过有限元分析校核应力分布，避免槽根位置出现应力断裂的风险。
