工业级后备式不间断供电电源结构设计

　　在工业现场的供配电配套场景中，这类不间断电源常被部署在工控机柜旁、生产线控制节点侧，或是小型机房的供电输入端，核心作用是在市电出现瞬断、电压波动、浪涌冲击时，为后端的PLC控制单元、工业触摸屏、数据采集终端、小型检测仪表提供短时间的持续供电，避免设备突然掉电导致的生产数据丢失、工序中断、设备复位重启带来的次品率上升问题，部分场景下也会搭配监控摄像头、门禁系统使用，保障安防系统在市电故障时的持续运行。

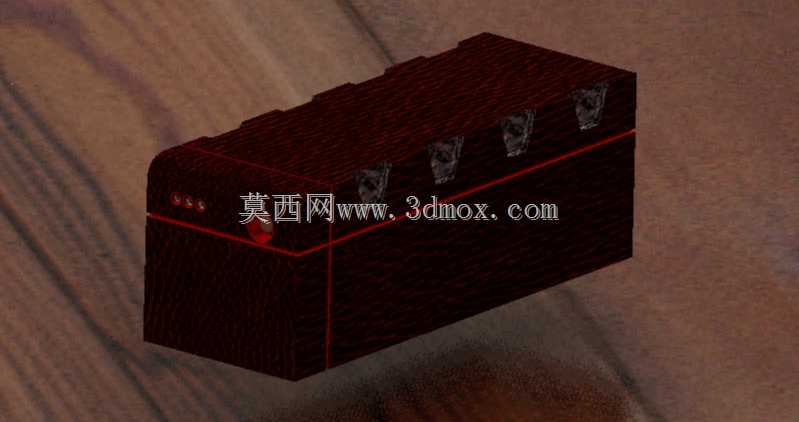

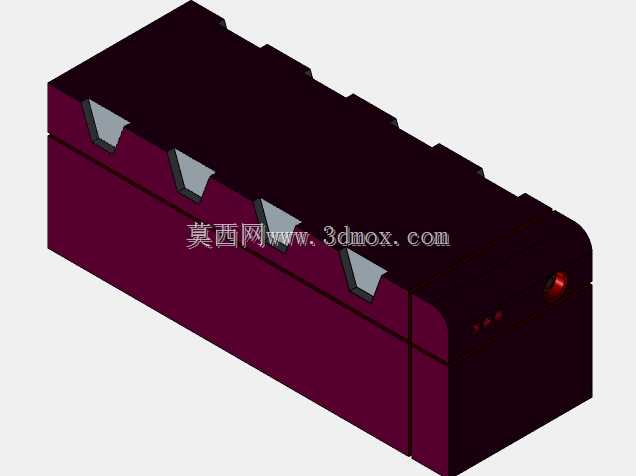

　　从结构设计思路来看，这款UPS采用一体化封闭式壳体设计，外壳做了规整的长方体切角处理，顶部预留了等距排布的接线端子位，端子区域做了内凹的防护结构，既可以避免外接接线时的误触碰风险，也能让接线完成后线缆排布更规整，不会突出壳体顶面影响堆叠安装。壳体侧面预留了状态指示灯的开孔位置，运行状态、电池电量、故障告警的指示点位都集中在同一侧，日常巡检时不需要绕到设备背面就能快速确认设备运行状态。壳体的拼接缝隙做了错位止口设计，能够阻挡日常车间环境中的浮尘进入壳体内部，适配多尘的工业现场使用环境，底部预留了标准的安装固定孔位，可以直接固定在机柜层板上，也能通过壁挂支架固定在墙面，安装适配性较强。

　　尺寸边界上，这款设备的长宽高比例适配标准19英寸机柜的安装空间，单台设备的深度不会超出常规机柜的层板纵深，多台并排安装时不会出现干涉，接线端子的间距满足常规多股铜芯线缆的接线弯曲半径要求，不需要额外调整线缆走向就能完成接线作业。内部腔体预留了铅酸储能电池、逆变电路板、充电控制模块的安装位，各模块之间预留了足够的散热间隙，不需要额外加装散热风扇就能满足小功率持续运行的散热需求，运行时无风扇噪音，适合对环境噪音有要求的办公配套、实验室设备供电场景。设备的输入输出接口都做了明确的防呆设计，不同电压等级的接线端子做了物理区隔，能够避免安装接线时的错接问题，降低现场安装的出错概率。

　　实际选型配套时，这类小功率UPS常搭配单台工控设备使用，不需要复杂的配电改造，直接串接在市电输入端与设备供电端之间就能完成部署，日常维护时只需要定期检查接线端子的紧固状态、确认电池状态指示灯正常即可，维护门槛较低，适合工业现场的一线运维人员操作。
