滑板车制动卡钳三维结构设计

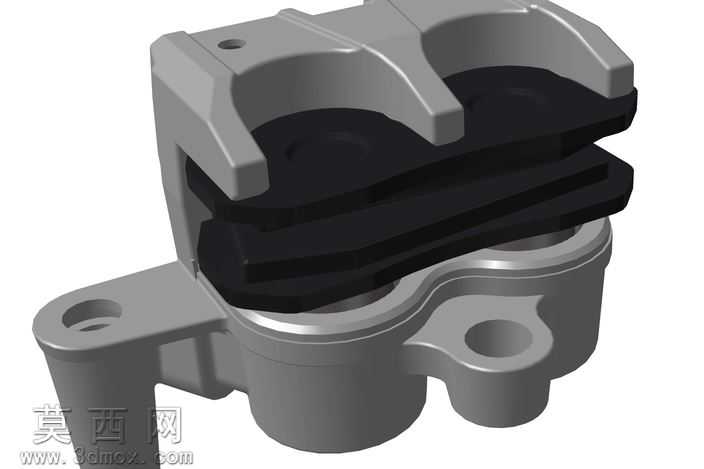

本作品为滑板车配套的制动卡钳三维建模成果，建模过程严格遵循制动类零部件的工程设计逻辑，以实际滑板车制动工况的参数需求为核心依据开展设计。建模阶段首先完成整体结构的基准定位，依托三维软件的参数化草图功能绘制卡钳主体的轮廓截面，通过拉伸、切除、布尔运算等基础特征指令构建出卡钳的钳体基座结构，基座上精准预留了安装固定孔位，孔位的孔径、孔距参数完全匹配滑板车前叉或后轮架的安装标准，确保后续装配的适配性。针对卡钳的核心制动区域，建模时采用分体式特征构建思路，分别完成两侧钳臂、摩擦片安装槽、活塞容纳腔的独立建模后再进行组合装配，其中摩擦片安装槽的卡槽尺寸经过反复参数校验，可保证摩擦片安装后无松旷间隙，同时预留了摩擦片磨损后的活动余量。材质与渲染环节，针对卡钳不同部件的实际材质属性分别赋予对应材质参数：钳体主体采用压铸铝合金材质，渲染时调整金属粗糙度参数模拟铝合金压铸成型后的哑光金属质感，边缘处做轻微倒角高光处理还原机加工后的细节特征；内置的摩擦片部件采用耐磨复合摩擦材料，渲染时赋予深黑色哑光粗糙材质，还原摩擦片的真实外观质感；结构衔接处的细微分型线、安装孔的倒角细节都在建模阶段逐一还原，保证模型的工程真实度。结构设计层面，该卡钳采用对置双活塞的制动布局，相比单活塞结构可提供更均匀的制动力输出，建模时完整还原了活塞腔的内部腔体结构、油路通道的走向布局，同时对钳体的受力薄弱区域做了加强筋结构设计，在保证卡钳整体轻量化的前提下提升结构强度，避免制动时钳体出现形变影响制动效果。整体模型的所有特征均采用全参数化建模方式搭建，各部件间的装配约束关系完整，可直接用于后续的工程出图、结构仿真验证、3D打印样件制作等环节，也可作为滑板车整车装配模型的配套子部件使用，模型的结构细节还原度高，尺寸比例符合代步车制动部件的通用设计规范。
