汽车车轮带盘式制动器结构三维设计

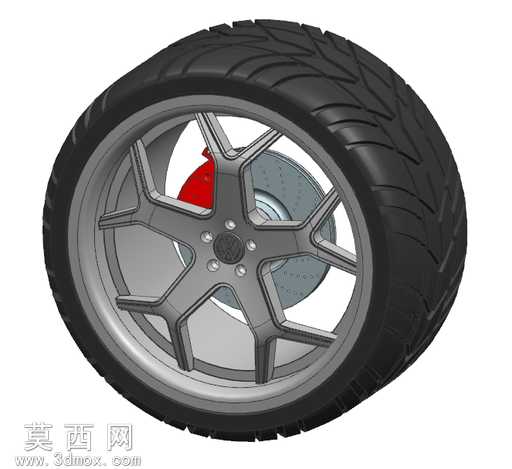

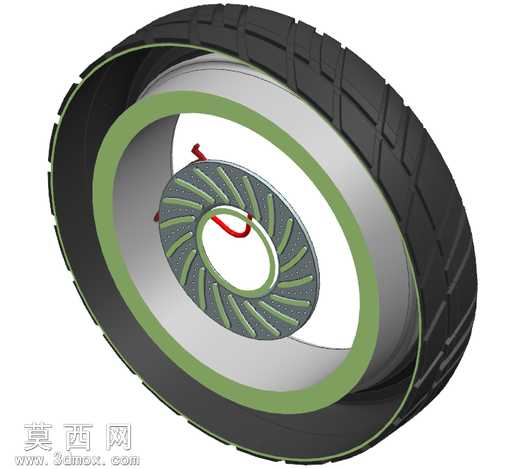

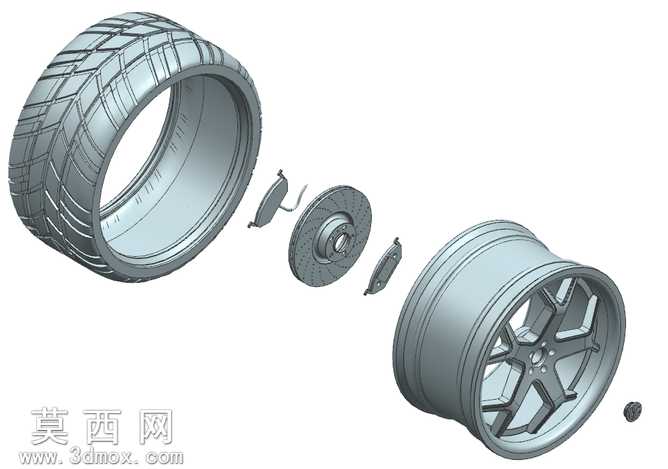

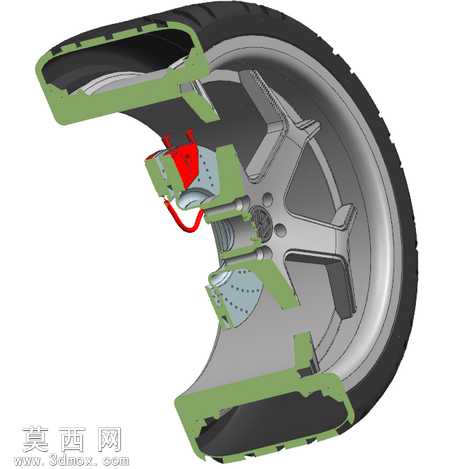

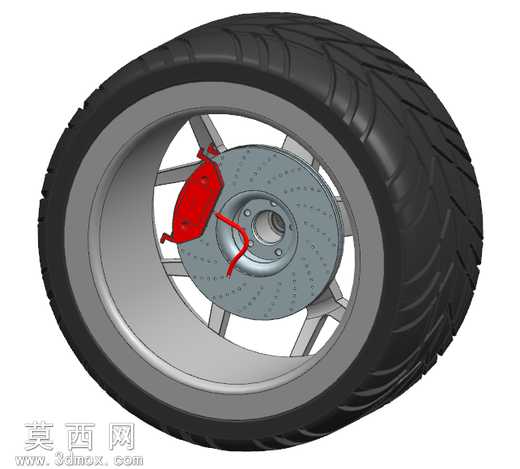

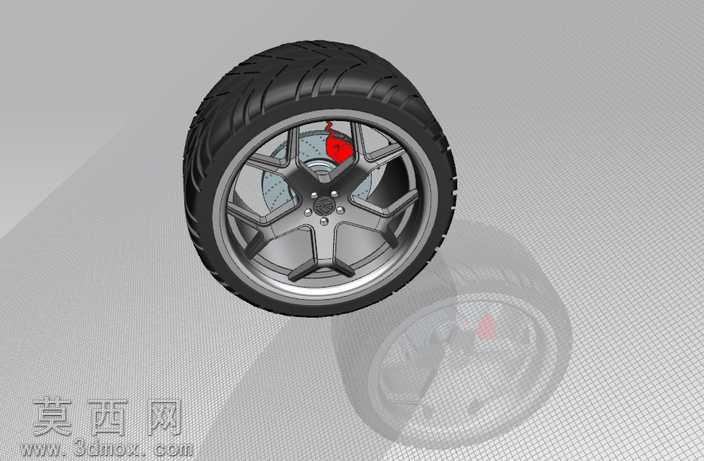

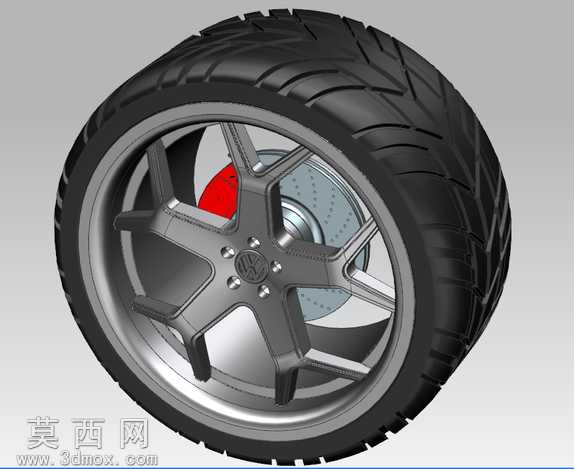

本作品采用西门子NX 8.0软件完成全参数化三维建模，完整还原乘用汽车车轮与盘式制动器的装配结构，建模过程遵循汽车底盘零部件的实际设计逻辑，先完成各子零件的独立建模再进行总装配约束，保证各部件间的配合关系与真实机械结构完全一致。轮胎部分采用曲面建模方式构建胎面花纹与胎侧轮廓，通过扫掠、阵列等特征命令还原纵向排水槽与横向抓地花纹的细节，赋予橡胶类哑光深色材质，还原轮胎的真实质感；轮毂采用多辐条运动风格设计，通过草图绘制辐条截面轮廓后沿中心轴阵列生成整体结构，分别赋予轮辋亮面金属、辐条深灰金属的差异化材质，模拟铝合金轮毂的双色喷涂工艺效果，轮毂中心的固定螺栓、气门嘴等细小结构均做了还原，保证模型细节完整度。盘式制动器部分包含通风式刹车盘、单活塞浮动制动卡钳、刹车片等核心部件，刹车盘通过阵列命令构建内部通风道结构，赋予灰铸铁哑光金属材质，制动卡钳做了分色处理，卡钳主体为金属灰、外侧装饰块为醒目红色，刹车片部分区分摩擦材料层与钢背结构，分别赋予复合摩擦材质与钢材材质。整体装配过程中严格按照实车安装关系添加同轴、贴合等约束，保证车轮转动、制动卡钳夹持刹车盘的动作逻辑符合真实机械原理，渲染阶段采用柔和环境光搭配局部补光，清晰展现各部件的材质质感与结构层次，模型可用于汽车底盘结构教学、制动系统原理演示、改装轮毂方案展示等场景，各零件参数可编辑调整，支持修改轮毂辐条样式、刹车盘尺寸、卡钳结构等设计要素，适配不同车型的车轮设计需求。
