带散热通风槽的汽车制动盘三维设计

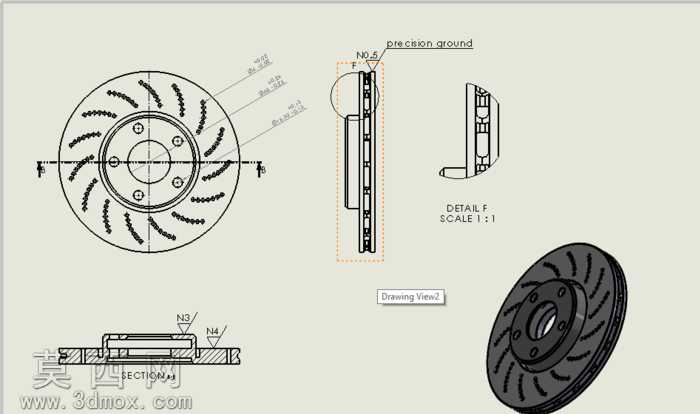

本作品为汽车盘式制动系统核心部件制动盘的三维设计模型，建模过程严格遵循汽车制动部件的工程设计规范，首先通过草图绘制确定制动盘的整体外轮廓尺寸，精准定位中心安装孔的孔径、孔位分布圆直径，以及五个安装螺栓孔的相对位置，保证安装对接面的尺寸精度符合整车装配要求。建模阶段对制动盘摩擦工作面做了针对性结构设计，在盘体摩擦区域设计了多组弧形排布的通风散热槽，槽道沿盘体旋转方向呈渐变曲率分布，既可以在制动过程中引导空气流经摩擦面带走高温热量，降低制动热衰减风险，又能通过弧形槽道的结构设计排出制动摩擦产生的磨屑，避免磨屑残留影响制动摩擦系数。模型对制动盘的安装法兰盘部分做了结构优化，法兰与盘体连接位置做了平滑过渡的圆角处理，减少应力集中问题，提升部件的结构强度与抗疲劳性能。材质设计上，摩擦盘主体部分采用灰铸铁材质参数设置，还原铸铁制动盘的哑光深灰金属质感，表面做了细微的粗糙纹理处理，模拟真实制动盘摩擦工作面的质感；中心安装法兰部分采用经过表面处理的钢材材质，呈现银亮金属光泽，与摩擦盘主体形成清晰的材质区分。渲染阶段采用柔和的侧上方打光方案，突出制动盘表面散热槽的立体结构与曲面走向，通过光影层次展现盘体的厚度变化与结构细节，背景采用简洁的浅灰色调，让视觉焦点完全集中在制动盘本身的结构设计上。设计过程中充分考虑制动盘的实际工作工况，在保证结构强度满足制动扭矩承载要求的前提下，通过通风槽结构优化提升散热效率，兼顾制动性能与部件使用寿命，整体模型结构完整，尺寸比例协调，可用于制动系统结构展示、教学演示以及相关产品设计参考。
