手动台式 Arbor 压装压力机三维设计

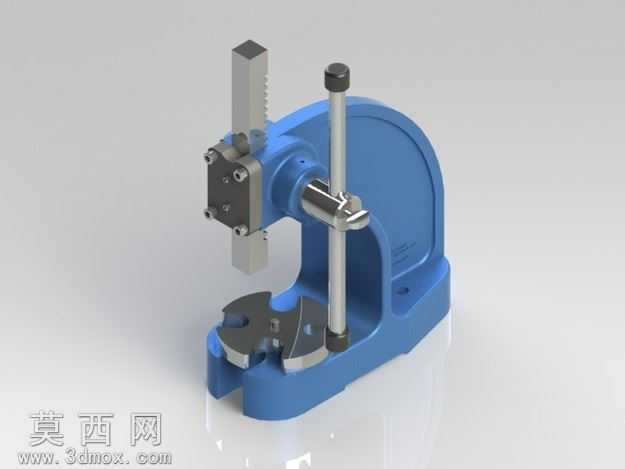

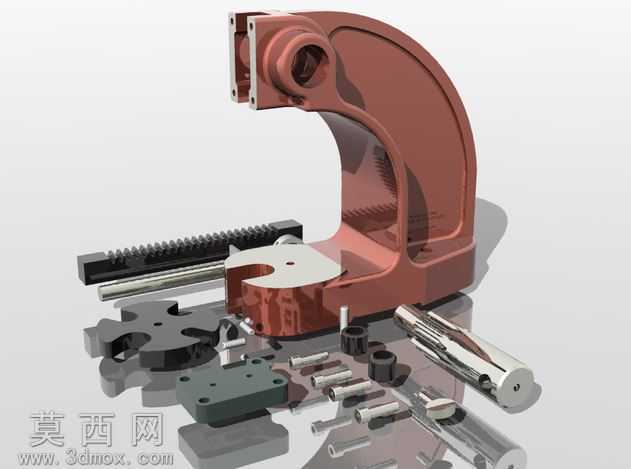

本作品为手动台式压装压力机的完整三维建模成果，建模过程严格遵循机械设计的装配逻辑与尺寸规范，从核心功能部件到辅助结构均完成了精细化的参数化搭建。模型整体采用C型开式机身结构，这种结构设计能够为压装作业提供充足的操作空间，方便工件的取放与定位，同时机身通过合理的壁厚与加强筋布局设计，在控制整体重量的前提下保障了结构刚性，避免压装作业时机身出现过量形变影响加工精度。核心传动结构采用齿轮齿条啮合的手动驱动方案，建模时精准还原了齿条的齿形参数、齿轮的啮合间隙，以及配套的操作手柄、导向压杆结构，其中压杆部分设置了双导向柱结构，能够保证压头下行过程中的直线度，避免压装时出现偏载问题，保障压装力的垂直输出。模型的底座部分设计了可调节的工件定位台，预留了标准的工装安装槽位，能够适配不同尺寸规格的压装工件，满足小批量零件压装、小型零件铆接、轴承压入等多场景的作业需求。材质渲染阶段，针对不同部件的实际加工材质做了区分设置：机身铸件部分采用了磨砂深蓝色烤漆材质，还原铸铁件喷塑后的哑光质感，表面添加了细微的颗粒纹理模拟铸件的表面肌理；齿条、导向柱、压头等受力工作部件采用了抛光金属材质，添加了轻微的磨损痕迹与金属反光效果，还原高频作业部件的真实使用质感；操作手柄部分设置了防滑橡胶材质，通过凹凸纹理与哑光漫反射效果，还原手持操作部件的触感特征；底座工作台面采用了磨削加工的金属材质，添加了细微的加工纹路，体现机加工面的平整质感。设计过程中充分考虑了手动设备的人机工程学逻辑，操作手柄的摆动行程、握持位置的高度都按照日常手动作业的舒适区间设置，避免操作时出现施力不便的问题；同时所有运动部件都预留了合理的装配间隙，既保证了运动的顺畅性，也还原了真实设备的装配公差要求，模型可直接用于装配干涉检查、作业原理演示、非标手动压装设备的参考设计，也可用于机械基础教学中的手动压力设备结构讲解素材。
