直径50毫米罗达轨道轮结构设计

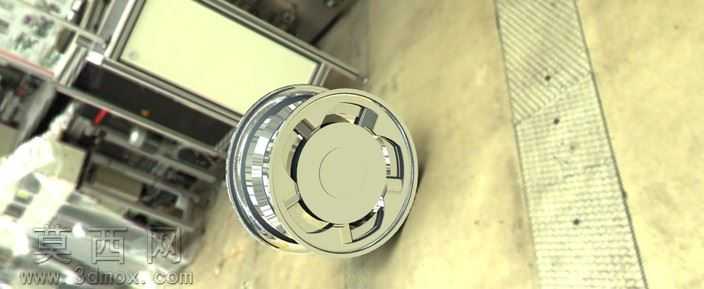

本作品为直径50毫米的轨道轮三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中以实际轨道适配需求为核心基准，先绘制轮体的中心旋转截面草图，通过旋转凸台命令生成轮体的基础基体，保证轮体的同轴度公差控制在合理范围内，适配轨道的运行导向需求。轮体的外圈设计有贴合轨道的圆弧接触面，建模时通过精确的圆弧尺寸约束，保证轮体在轨道上运行时的接触面积均匀，减少运行过程中的偏磨问题。轮体中部的辐板结构采用轻量化开槽设计，在保证轮体结构强度的前提下，通过切除拉伸命令生成均匀分布的卡槽结构，既降低了轮体的整体重量，也为轮体的安装固定预留了卡接位置，同时提升了轮体的外观精致度。材质设置上，轮体外圈接触轨道的部分采用镀铬金属材质，通过调整材质的反射率、粗糙度参数，模拟出金属镀铬层的亮面质感，还原真实金属轮的表面光泽；轮体中部的主体部分采用哑光金属材质，区分不同结构的材质差异，渲染时采用工作室环境光，搭配柔和的阴影效果，清晰展现轮体的结构层次与细节特征。设计思路上，该轨道轮定位为小型轨道配套的走行部件，整体尺寸紧凑小巧，结构简单易加工，所有特征均采用常规机械加工工艺即可实现，无需特殊定制刀具，适合小批量生产加工，同时轮体的轻量化设计也让其可作为小型传动部件、装饰配件或者钥匙串配饰使用，兼顾了实用功能与外观质感。建模过程中对所有尺寸进行了参数化关联，若需要调整轮体直径、槽位尺寸等参数，仅需修改对应草图的尺寸数值即可快速生成新的规格模型，具备良好的可修改性与拓展性，轮体的安装孔位、卡槽尺寸均参考通用小型轨道的配套标准设计，可直接适配对应规格的罗达轨道使用，无需额外进行尺寸适配调整。
