感烟探测用蜂鸣警笛结构设计

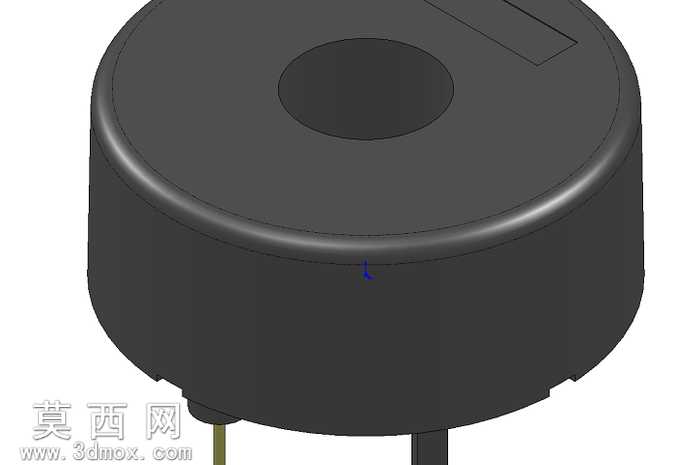

本模型为感烟火灾探测器配套的蜂鸣警笛部件，采用SolidWorks进行全参数化三维建模，整体造型为矮圆柱式一体化结构，建模过程严格遵循电子安防类配件的尺寸规范，先通过旋转凸台命令生成主体圆柱基座，对顶部边缘做等半径圆角过渡处理，避免尖锐棱角带来的装配剐蹭问题。顶部中心开设圆形出声孔，孔位边缘做薄壁倒角处理，保证声音扩散的顺畅性，顶面一侧预留浅槽式标识位，可用于后续丝印型号或极性标识。主体外壳采用哑光黑色工程塑料材质，渲染时调整材质粗糙度参数模拟ABS阻燃塑料的哑光质感，还原工业配件的真实视觉效果。底部伸出两根直插式引脚，引脚与主体衔接处做凸台加固结构，建模时对引脚根部做应力分散的圆角处理，避免焊接或插拔过程中出现引脚断裂的问题。结构设计上充分考虑实际装配需求，主体外壳的壁厚均匀控制在1.2mm，符合注塑成型的工艺要求，内部预留压电蜂鸣片的安装腔体，腔体尺寸与常规27mm直径压电蜂鸣片适配，腔体与顶部出声孔之间做导声斜面设计，可有效提升鸣响时的声压级，满足火灾探测器的高分贝报警要求。建模过程中对所有配合面做公差预留，外壳的合模线位置做隐藏式设计，避免外观出现明显合模痕迹，引脚的间距严格遵循PCB板通用插装间距标准，可直接适配常规感烟探测器的电路板布局。渲染阶段采用柔和的环境光搭配局部补光，清晰展现外壳的曲面过渡、圆角细节以及引脚的结构形态，材质参数调整时还原黑色塑料的轻微反光特性，避免过度反光掩盖结构细节，整体模型完整还原了该类警笛部件的全部结构特征，可直接用于感烟探测器的整机装配验证、结构干涉检查以及生产前的模具开模参考，设计过程中兼顾了声学性能、注塑工艺要求与PCB装配适配性，确保模型具备实际生产指导价值。
