轮毂电机配套螺旋弹簧减震结构

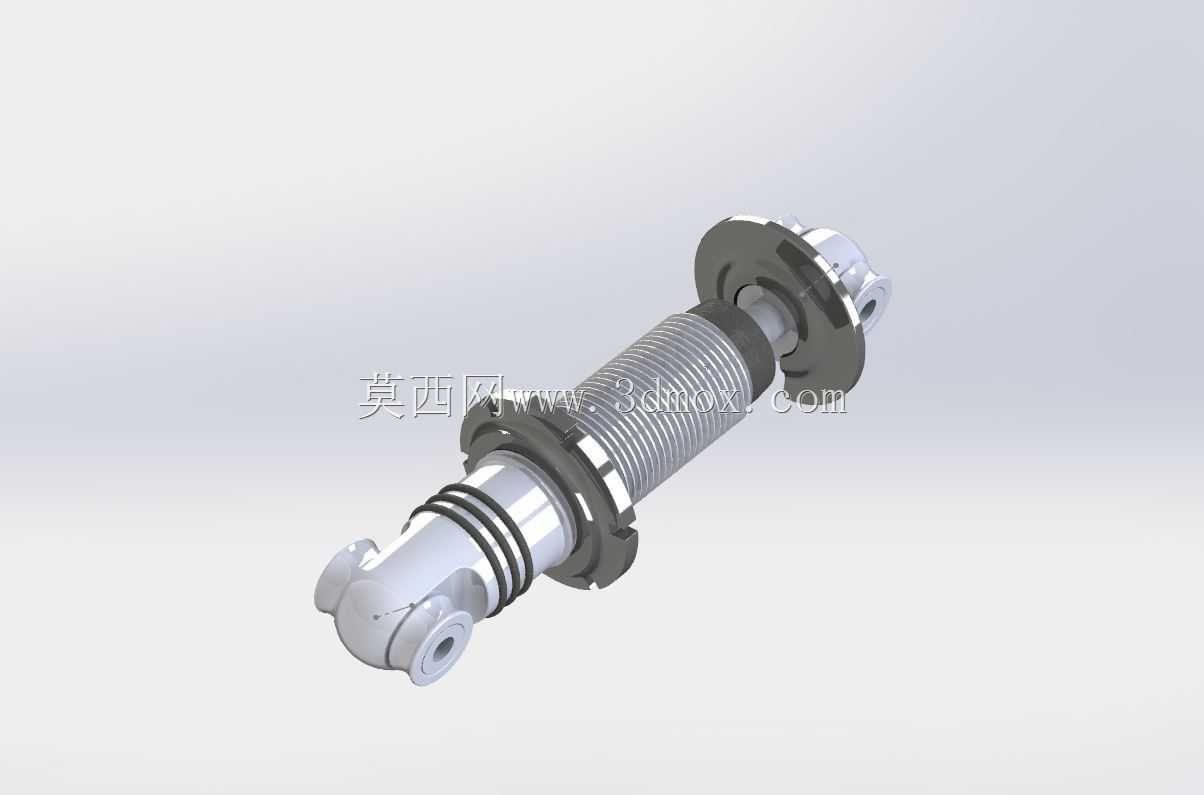

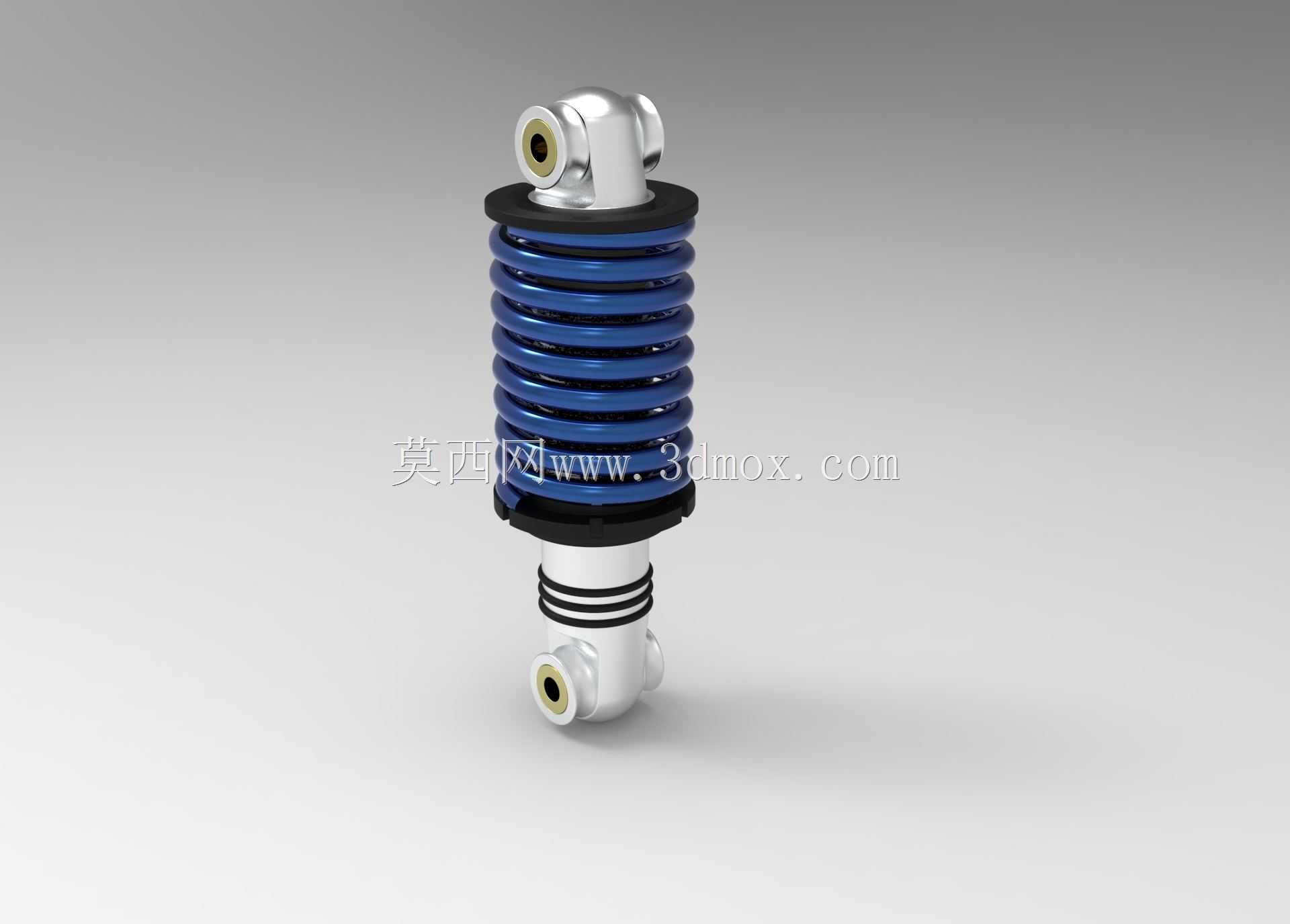

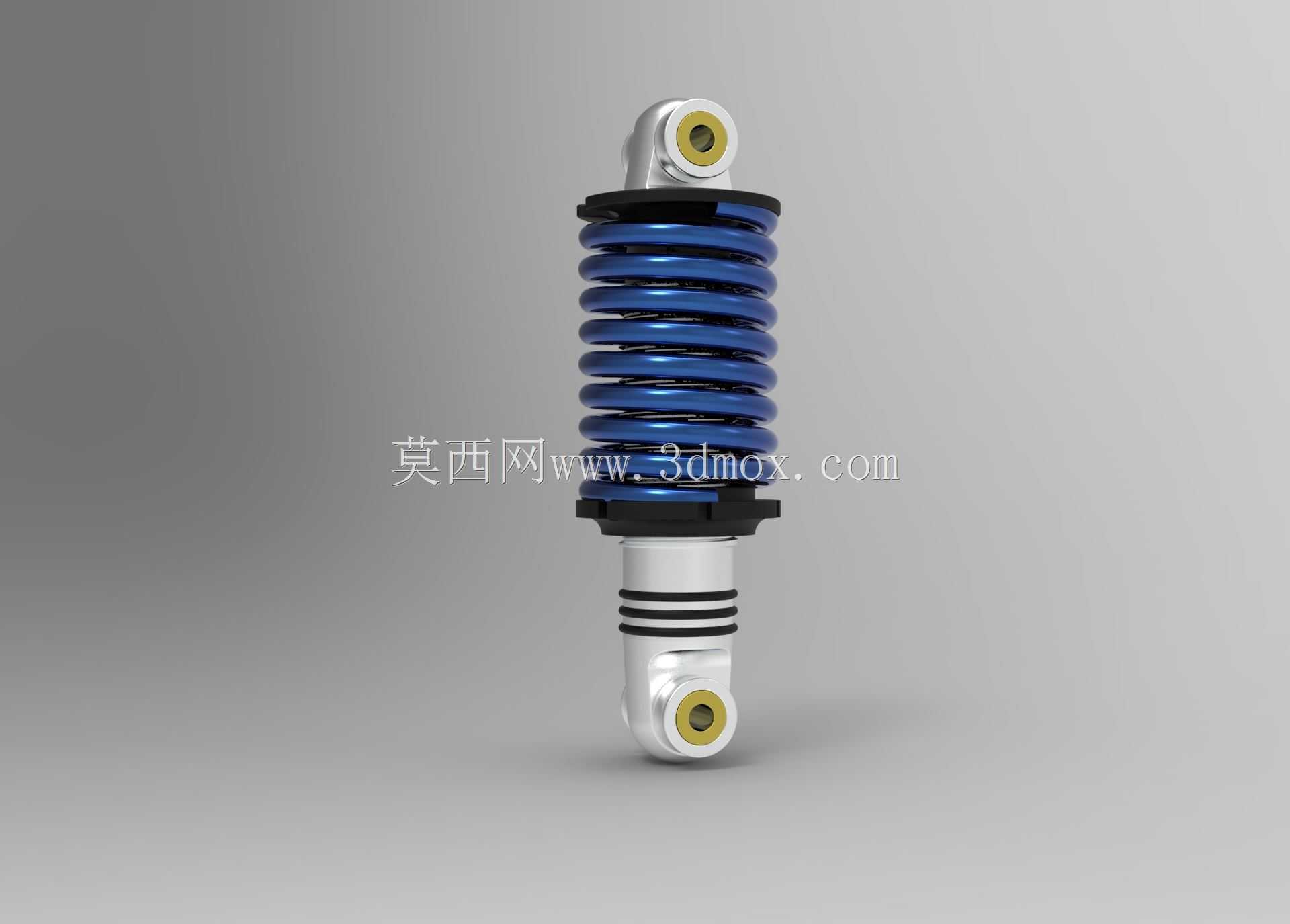

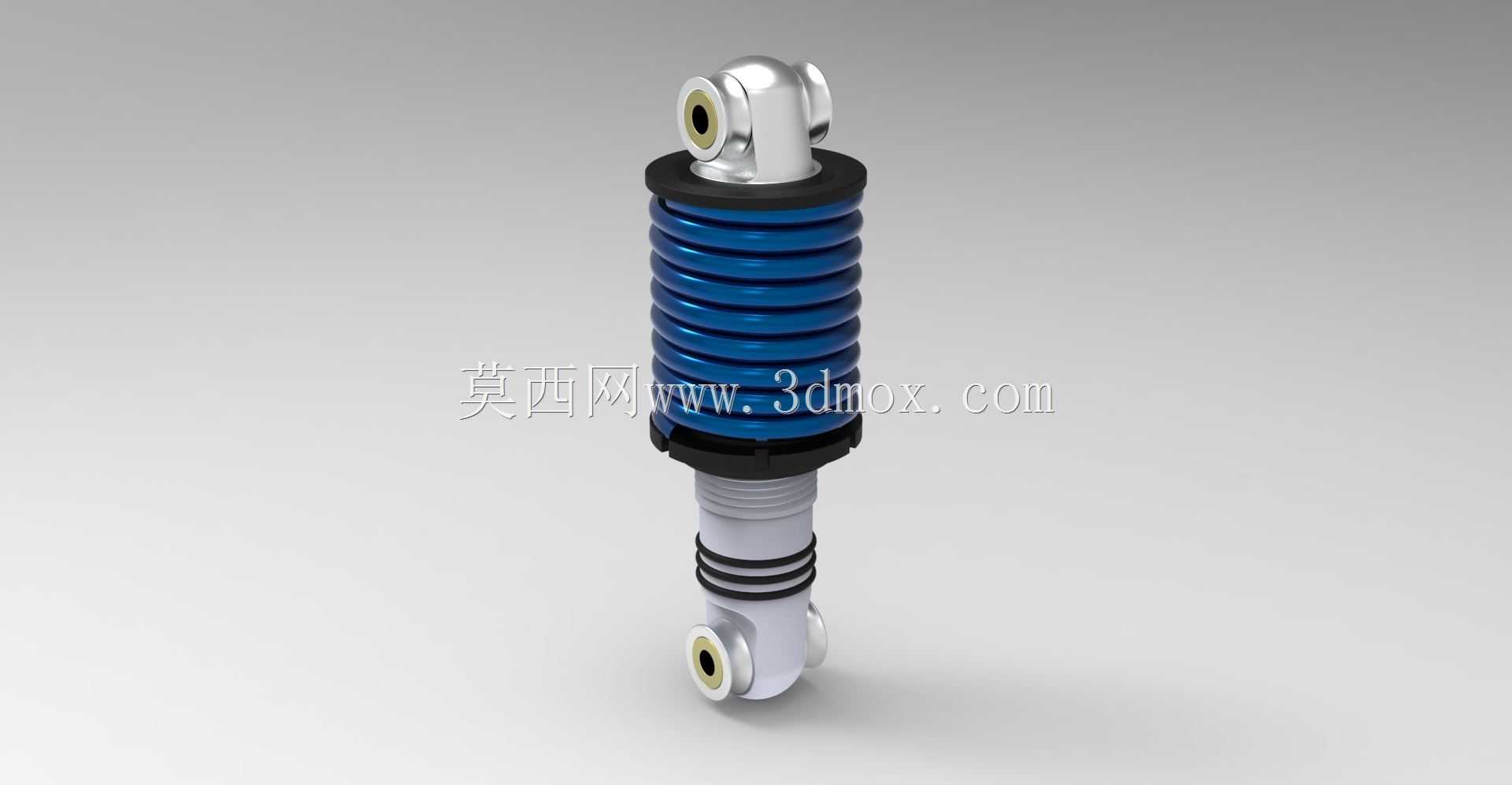

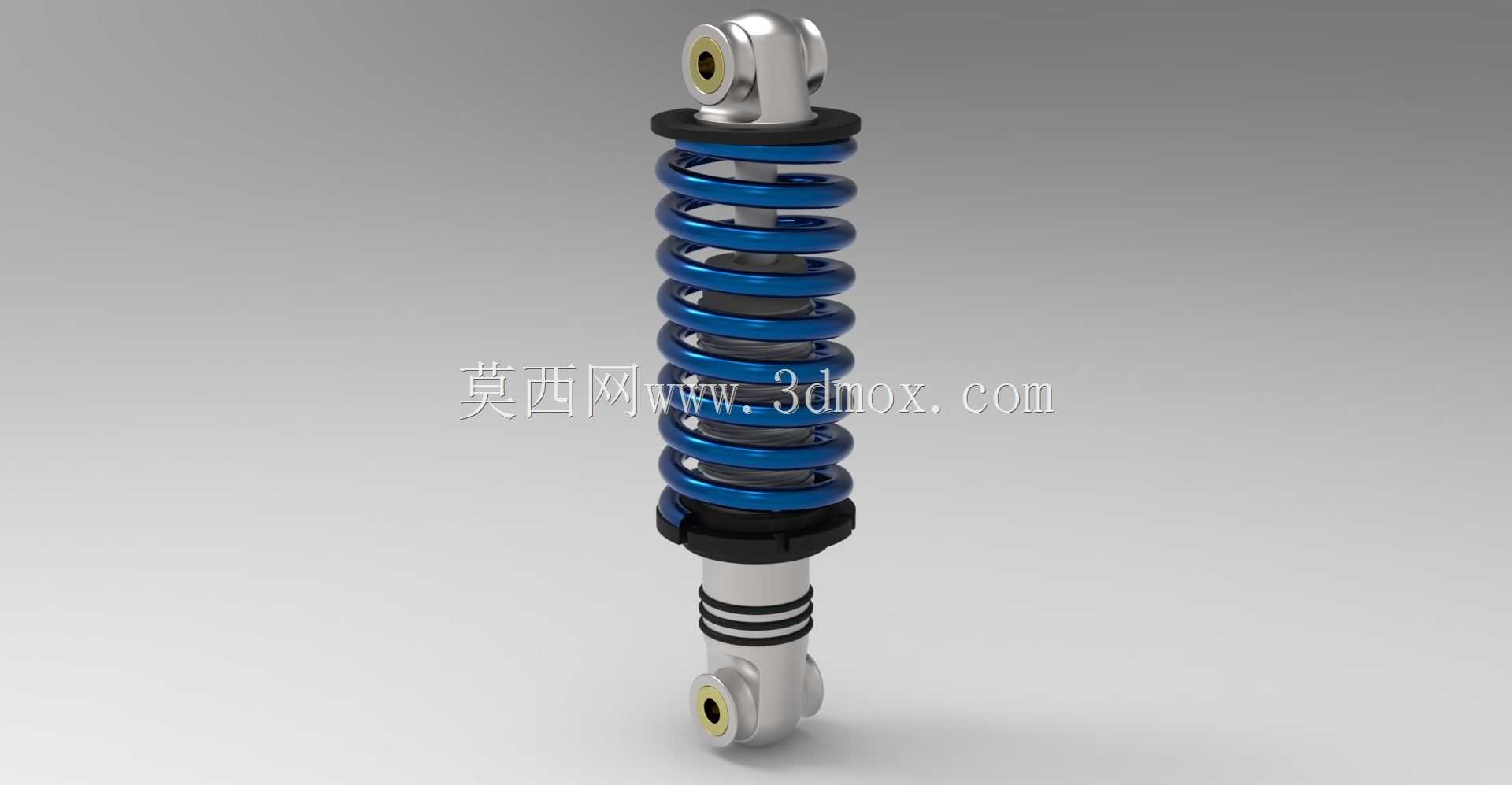

　　这类减震结构主要适配小型电动轮边驱动场景，常见于低速电动代步车、电动两轮车、小型非道路电动作业设备的轮端悬架系统，核心作用是过滤路面传递的颠簸冲击，避免轮毂电机直接承受硬冲击导致内部磁钢移位、绕组松动，同时保障轮端接地附着力，提升行驶过程的平顺性。结构上采用圆柱螺旋压缩弹簧与阻尼芯同轴布置的方案，上下两端均设计了带橡胶缓冲垫的铰接安装耳，上端铰接点预留了标准衬套安装位，可直接与车架侧的安装支座通过销轴连接，下端铰接耳对应轮边摇臂的安装接口，安装时无需额外加工转接件，适配常规轮边悬架的安装边界。设计阶段首先根据轮端额定载荷匹配弹簧刚度，弹簧采用等节距圆柱螺旋结构，表面做电泳防锈处理，弹簧上下两端的橡胶限位垫可限制弹簧极限压缩行程，

　　避免弹簧并圈产生刚性冲击，同时隔绝弹簧工作过程中产生的金属异响传递到车架。阻尼芯采用单筒式结构，芯轴表面做硬铬镀层处理，降低往复运动过程中的磨损，阻尼阀系的阻尼特性匹配弹簧刚度，在压缩行程提供较小阻尼保证缓冲响应速度，回弹行程提供较大阻尼抑制弹簧多余往复震荡，避免轮端出现多余弹跳。安装边界上，整体结构的总长度适配常规10-12寸轮径的轮毂电机安装空间，上下铰接点的中心距在自由状态下符合小型电动车辆悬架的设计行程范围，铰接耳的内孔直径匹配通用的悬架销轴尺寸，安装时只需保证上下铰接点的同轴度，避免阻尼芯承受侧向弯矩，即可保障结构的使用寿命。日常使用中，这类减震结构无需额外定期维护，橡胶衬套出现老化开裂后可单独更换，

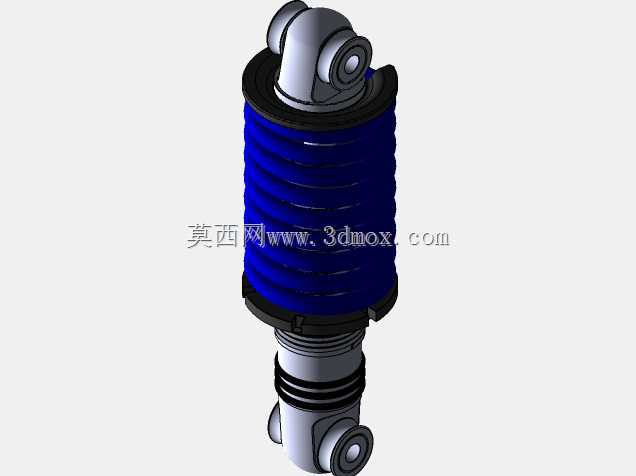

　　弹簧出现塑性变形后也可单独替换，整体维护成本较低，适配批量配套的选型需求。建模过程中对弹簧的旋向、阻尼芯的伸缩行程、铰接点的位置公差都做了精准还原，可直接用于悬架系统的运动干涉校核、安装位置模拟，也可作为同类减震结构设计的参考基准，帮助设计人员快速完成轮端悬架的结构匹配，减少重复建模的工作量。
