轮毂电机配套带外置储液缸弹簧减震器

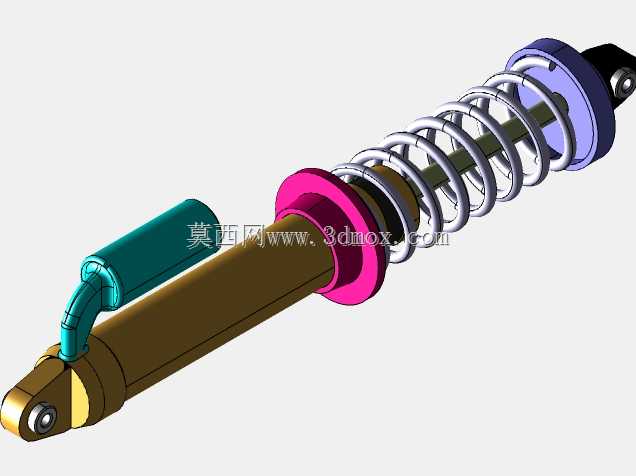

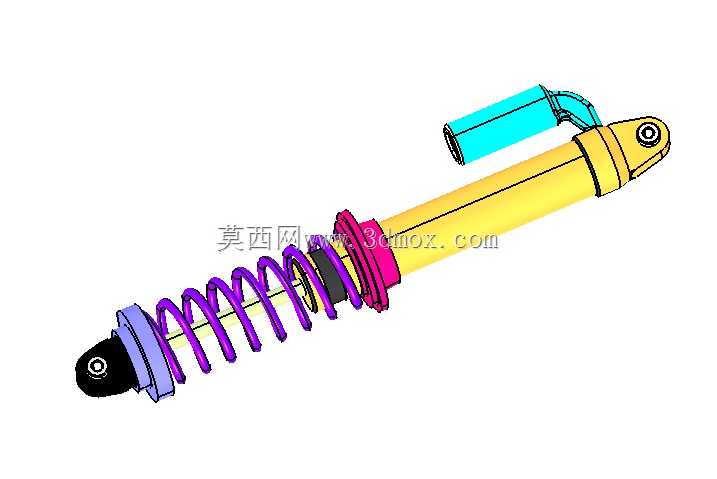

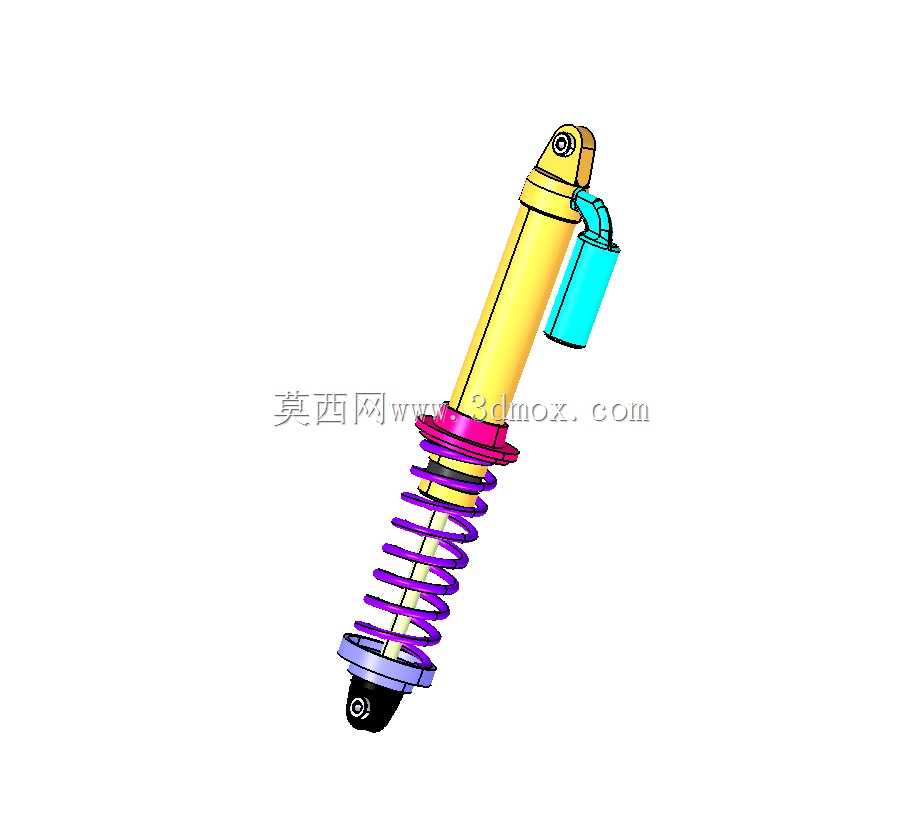

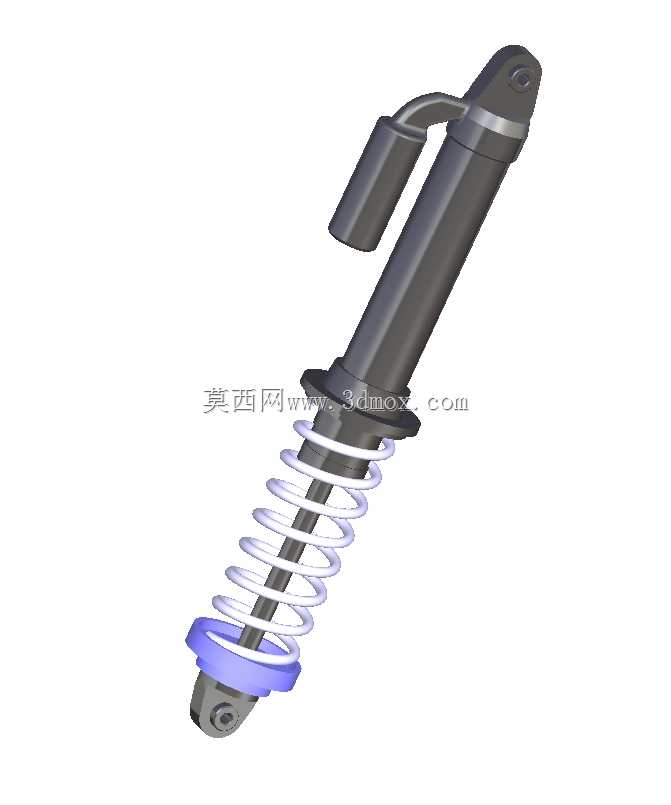

　　这款减震结构主要适配搭载轮毂电机的乘用车辆、小型电动代步平台以及低速特种作业车辆的悬架系统，在非铺装路面行驶、过减速带或是承载载荷出现波动时，承担滤除路面冲击、约束悬架跳动幅度的核心作用。区别于传统一体式减震结构，这款产品侧置了独立的储液缸结构，能够在减震器高频往复运动时容纳多余的液压油，避免油液温升过快导致阻尼衰减，连续颠簸工况下的阻尼稳定性比普通单筒减震提升明显。设计阶段首先考虑了轮毂电机的安装边界，减震器下安装点采用窄幅铰接座结构，避开轮毂电机的出线端与壳体加强筋位置，上安装点预留了倾角调整余量，可适配不同主销后倾角的悬架硬点布置，不会和轮毂电机的外围线束、制动管路产生运动干涉。螺旋弹簧采用变节距设计，弹簧端部并圈磨平处理，

　　和上下弹簧座的贴合面做了限位凸台，避免车辆转向过程中弹簧出现径向窜动，弹簧刚度匹配轮毂电机增加的簧下质量，不会因为簧下重量提升导致悬架余振变长。减震器的工作行程预留了足够的压缩与伸张余量，满载工况下压缩行程末端保留有缓冲块接触空间，不会出现活塞触底的硬冲击，伸张行程也不会因为车轮离地出现活塞拉脱的风险。侧置储液缸通过高压油管和减震器主缸连通，安装支架采用一体化压铸结构，固定在主缸筒外侧，整体径向尺寸控制合理，不会在车轮跳动到极限位置时和轮辋内侧发生剐蹭。实际装车匹配时，可根据整车载荷调整弹簧预压量，阻尼阀系采用多片阀片叠加结构，压缩与伸张行程的阻尼力可通过更换阀片厚度快速调整，适配不同整备质量的车型需求。建模过程中对所有运动部件做了间隙校核，弹簧在最大压缩量下的圈间间隙保留有安全余量，不会出现并圈碰磨的异响问题，铰接点的衬套安装位尺寸符合通用乘用车悬架衬套的配合公差，可直接选用标准件完成装配。
