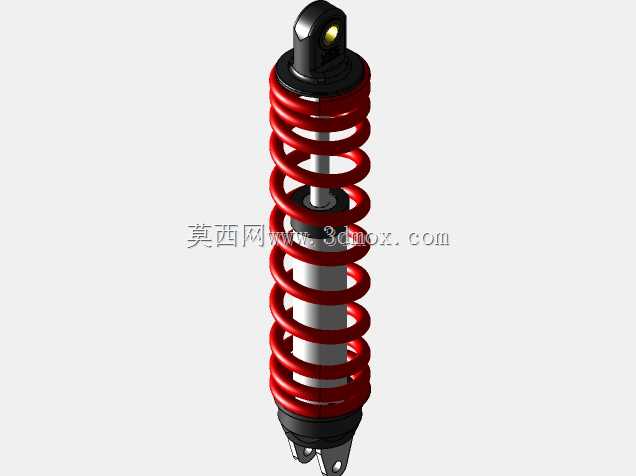

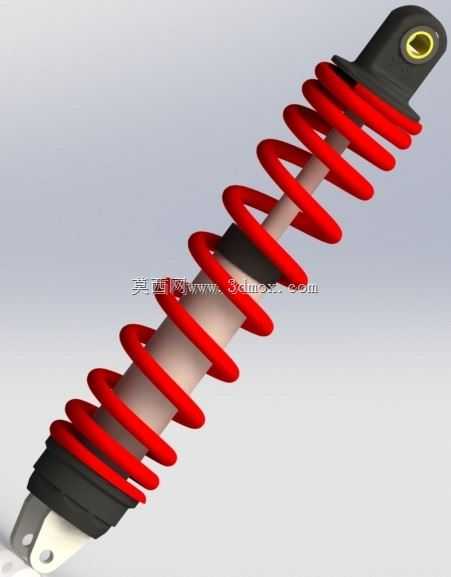

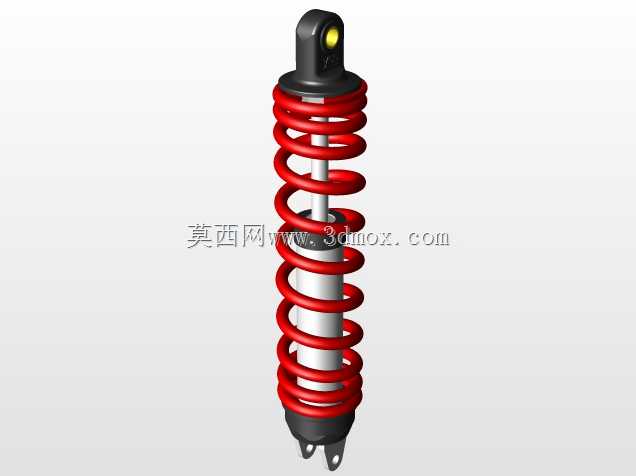

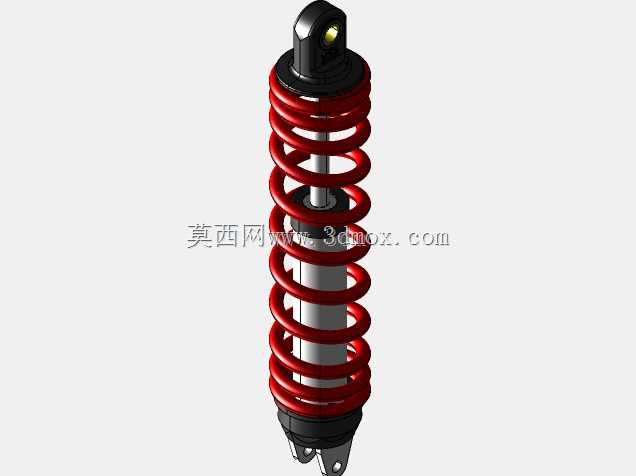

330毫米行程YSS Pro Z减震结构

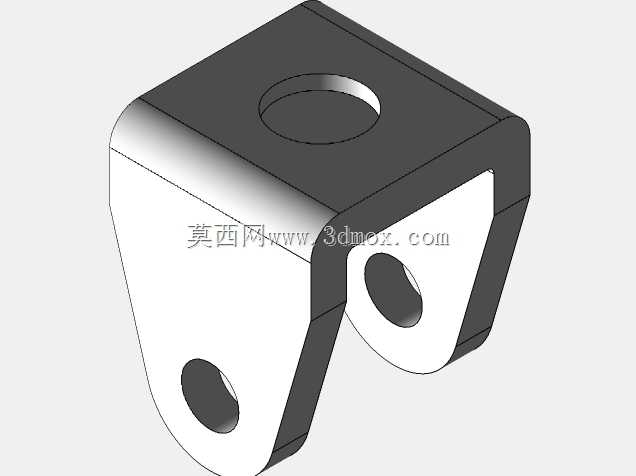

　　这款减震结构的核心应用场景覆盖两轮乘用车辆、小型非道路代步设备的行走悬架系统，也可适配部分需要线性缓冲的小型工业工装台架，用来抵消行进或作业过程中产生的竖向冲击载荷，避免刚性连接的结构件因瞬时冲击力出现疲劳开裂，同时提升驾乘或作业过程的平顺性。从功能特性来看，该结构采用螺旋圆柱弹簧作为主要弹性承载元件，搭配同轴布置的阻尼芯轴，能够在弹簧受压缩产生回弹力的过程中，通过阻尼结构耗散冲击能量，避免弹簧出现反复往复的余振，保证冲击过后结构能快速回到稳定平衡位置。两端的铰接安装座采用带衬套的环孔结构，能够适配小角度的安装偏转，补偿车架与行走机构之间的相对摆动量，避免安装位出现卡滞或附加弯矩。设计过程中优先考虑了载荷传递路径的合理性，

　　弹簧的两端支撑圈做了并紧磨平处理，保证弹簧受压时端面受力均匀，不会出现偏载导致的弹簧侧弯；阻尼筒的密封结构布置在上下端盖位置，预留了足够的防尘空间，减少户外使用时泥沙、水渍侵入阻尼腔的概率。外形尺寸上总行程对应的安装长度为330毫米，安装边界需要预留出弹簧压缩后的最小长度空间，两端铰接孔的中心距在完全伸展状态下为固定值，选型时需要匹配对应设备的悬架动行程参数，避免出现减震器顶死或者拉伸超限的问题。弹簧的螺距经过渐变设计，在小幅度震动时刚度较低，能够过滤细碎的路面颠簸，当遇到较大冲击、弹簧压缩到一定行程后，刚度逐步提升，避免悬架击穿，兼顾了平顺性与极限工况下的支撑能力。上下安装座的铰接孔内预留了衬套安装位，

　　可根据使用场景选配橡胶衬套或者金属关节轴承，前者能够进一步过滤高频震动，后者则适合需要精准定位、承载较大侧向力的工装场景。整个结构的零件拆分逻辑清晰，弹簧、阻尼筒、安装座均可单独拆解更换，降低后期维护成本，建模过程中所有配合面均预留了合理的装配公差，弹簧的内径与阻尼筒外径之间保留了足够的间隙，避免弹簧压缩过程中与筒身发生摩擦剐蹭，延长部件使用寿命。
