汽车悬架用螺旋弹簧液压减震结构设计

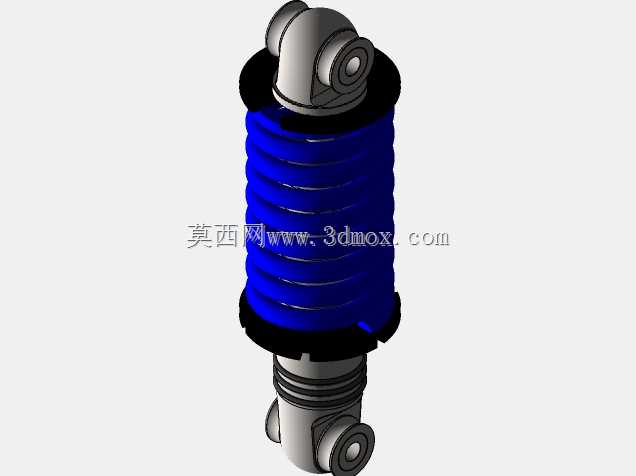

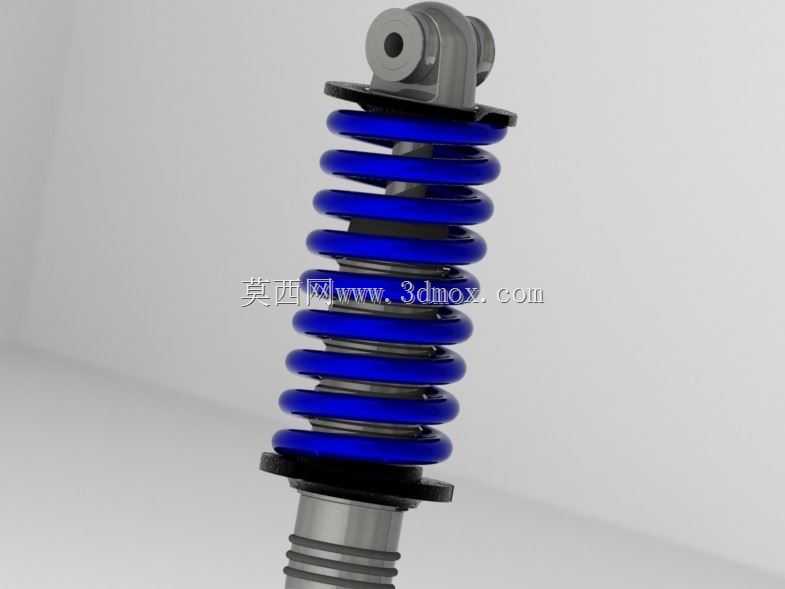

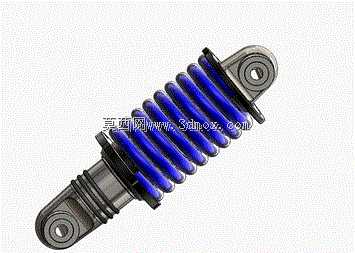

　　这款减震结构主要适配乘用车辆轮毂电机配套的悬架系统，在车辆行驶过程中承担滤震、支撑车身、抑制弹簧往复弹跳的核心作用，日常行驶中遇到路面颠簸、减速带冲击、弯道侧倾工况时，该结构能通过内部液压阻尼与螺旋弹簧的配合，快速衰减路面传递到车身的振动能量，避免车轮弹跳导致的抓地力下降，同时提升驾乘人员的乘坐舒适度，也能减少车身钣金、底盘连接件长期受交变冲击产生的疲劳损坏。从设计逻辑来看，整体采用筒式液压阻尼搭配外置螺旋弹簧的经典布局，上端设置带通孔的吊耳结构，用于连接车身侧的安装支座，下端的杆端结构适配转向节或下摆臂的安装位，安装边界充分考虑了轮毂电机布置后的悬架行程空间，弹簧的自由长度、预压量与阻尼筒的最大拉伸、压缩行程做了匹配校核，

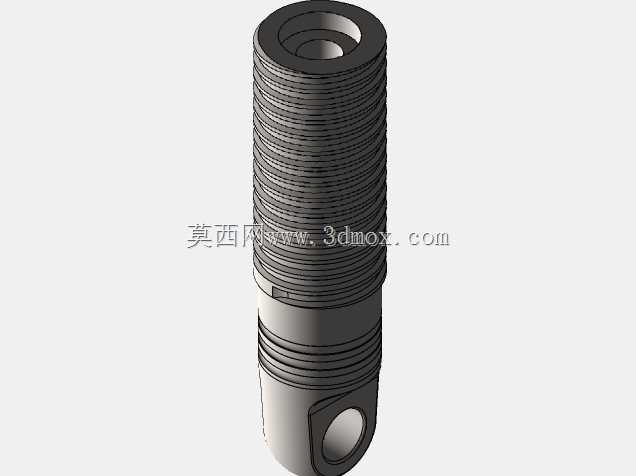

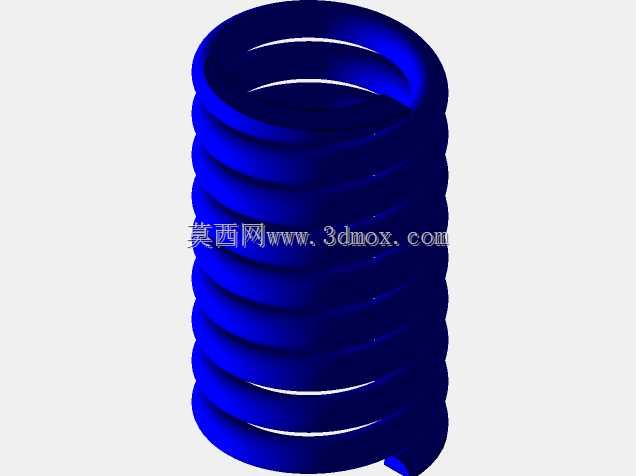

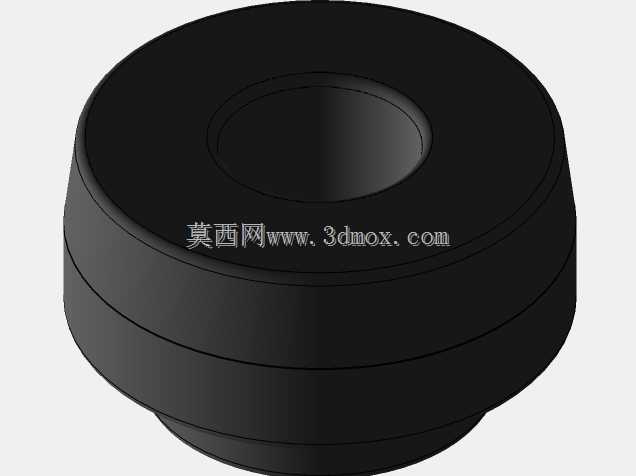

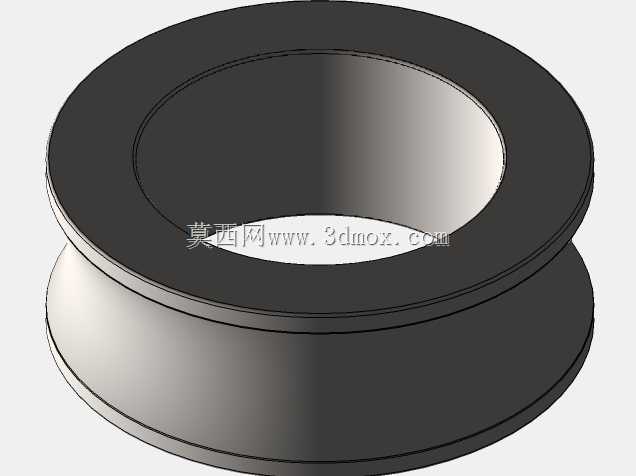

　　避免极限工况下出现弹簧脱出、阻尼筒撞顶或者拉脱的问题。结构细节上，螺旋弹簧采用等节距设计，表面做了防护处理，弹簧上下端设置了弹簧座与橡胶缓冲垫，既可以分散弹簧对上下支座的压应力，也能减少金属接触产生的异响；阻尼筒的活塞杆表面做了高精度磨削处理，搭配密封组件保证液压油在往复运动过程中不会出现渗漏，阻尼阀系的参数匹配了对应车型的簧下质量，在压缩行程提供相对较小的阻尼保证滤震柔和度，回弹行程提供更大的阻尼快速拉住弹簧，避免多余的弹跳。建模过程中对各个零件的配合公差做了对应设置，比如活塞杆与导向套的间隙配合、弹簧座与阻尼筒的过渡配合，装配时按照实际生产的装配顺序完成组件搭建，可直接用于悬架系统的运动干涉校核、刚度匹配仿真，也能作为同类型减震产品改型设计的基础参考，在做整车底盘布置时，可以直接调取该模型核对安装点坐标、运动包络空间，减少重复建模的工作量，也能提前排查悬架跳动过程中减震器与周边轮毂电机、线束、制动管路的干涉风险。
