双层立式卷材仓储托盘架结构设计

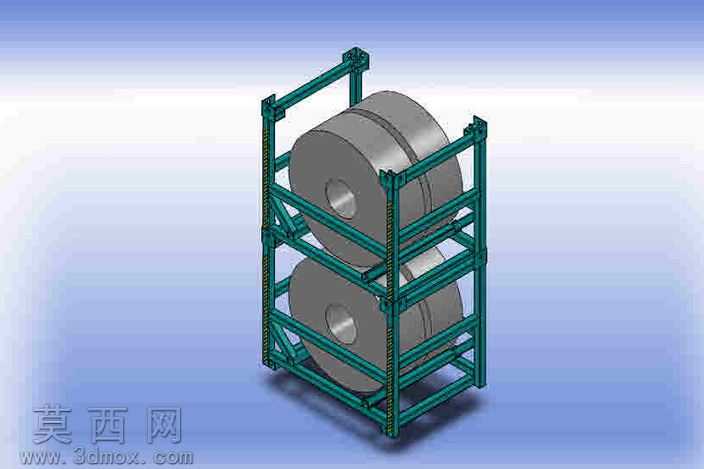

本作品为面向卷材类工业物料存储场景设计的双层立式托盘线圈架，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循仓储载具的结构力学设计逻辑，对各构件的尺寸比例、连接位置做了精准的参数约束，确保模型各部件无干涉、装配关系完全符合实际生产加工的工艺要求。渲染阶段采用哑光金属材质模拟架体的钢制构件，通过调整材质的粗糙度、金属度参数还原工业仓储货架的真实质感，卷材部分采用深灰色哑光金属材质还原钢卷类物料的外观特征，场景搭配渐变浅蓝背景突出主体结构，通过柔和的环境光打光展现架体的框架层次与结构细节，避免阴影过重遮挡构件连接关系。结构设计上，整体采用矩形方管搭建主体框架，竖向设置四根通长主立柱作为核心承载构件，立柱之间通过横向方管横梁做分层连接，两层承载位分别设置适配卷材圆弧轮廓的限位支撑结构，可对上下两层放置的大直径卷材做径向限位，避免卷材滚动移位；架体侧面设置斜向加强筋结构，提升整体框架的抗扭、抗侧倾能力，底部设置平整的支撑底脚，保证架体放置时的平稳性，同时适配叉车转运的作业空间需求。设计思路围绕大重量卷材的立式存储需求展开，摒弃传统平放存储占用空间大、取料不便的问题，采用双层立式堆叠的结构形式，在保证单卷承载强度的前提下最大化提升垂直空间利用率，框架式的镂空结构既减轻了架体自身重量，又方便作业人员观察物料存储状态，各构件的连接位置均预留了标准焊接或螺栓装配的工艺余量，模型可直接用于生产下料参考、仓储方案布局演示等场景，整体结构无冗余设计，所有承载构件的截面尺寸均匹配对应吨位卷材的承重需求，兼顾结构强度与制造成本的平衡。
