工业平板设备立式支撑钢架结构

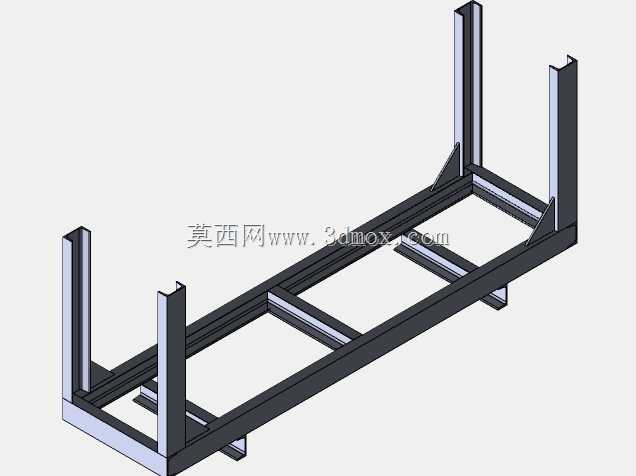

　　这套支撑钢架主要面向车间工位、检测台旁、产线边的平板类显示终端或轻薄工装板放置需求，结构采用矩形钢管拼焊成型，整体呈长条形低位承载布局。四根竖向挡柱分布在框架四角位置，柱体开口朝向内侧，平板放入后可由立柱侧边限制横向窜动，避免设备在搬运、触碰或台面振动时滑落；底部框架由两根纵向主梁与多根横向承托梁组成，横梁间距经过排布，既减少钢管用量，又能在平板底边形成多点接触，降低薄板局部受压变形的风险。

　　从实际安装边界看，框架长度方向预留了较充分的承载跨度，适合大尺寸平板、显示面板或工艺样板平放支承；宽度方向控制在紧凑范围内，便于嵌入工位旁的空隙，也可配合地脚、脚垫或膨胀螺栓固定在地面、工作台面上。竖向立柱高度高于被支承物的边缘厚度，形成围挡式定位，但并未设置复杂夹紧机构，目的在于保证取放动作快速直接，适合频繁更换样板、临时放置检测平板的作业场景。

　　设计思路上，构件全部选用规则截面管材，主梁承担整体弯曲载荷，横梁将载荷传递至两侧纵梁，立柱则通过三角加强筋与底架连接，使侧向受力能够顺利传递到焊接节点。三角筋板布置在立柱根部，可显著改善立柱受侧向推力时的应力集中，避免根部焊缝成为薄弱环节。框架中部保留大面积镂空区域，一方面减轻整体重量，另一方面方便线缆穿过、底部散热以及清扫维护；对于带电子模块的平板设备，镂空结构还能减少积热面，使空气在支架下方自然流通。

　　现场使用时，该支架既可作为独立放置架，也可并入自动化设备外围防护、工位料架或检验台系统中。若支承面存在防滑要求，可在横梁接触位置增加橡胶垫、聚氨酯条或薄尼龙衬垫；若需要更高定位精度，可在立柱内侧加装可调挡块，以适应不同厚度和外形尺寸的平板。钢管端部与开口处的结构在建模中均保留了真实截面特征，焊接节点、加强筋和梁间搭接关系清晰，便于后续展开工程图、核对装配干涉，并为型材选型、焊装工装设计以及静力学校核提供直接依据。
