双气缸压合辊式驱动输送总成结构

项目分类:6s 发布时间:2022-06-09 ID:654101
  • 双气缸压合辊式驱动输送总成结构

  这套压合辊式驱动总成主要面向连续卷材、片材或薄型工件的牵引、夹持与送进场景,常见于覆膜、贴合、布料牵引、纸张输送、软包装导料以及窄幅板材连续加工工位。整机采用卧式主辊作为承载与牵引基准,上方配置两组独立气缸压紧单元,可在物料通过辊面间隙时提供稳定的下压力,使工件与驱动辊之间保持足够摩擦接触,避免高速送料过程中出现打滑、跑偏或牵引力不足。

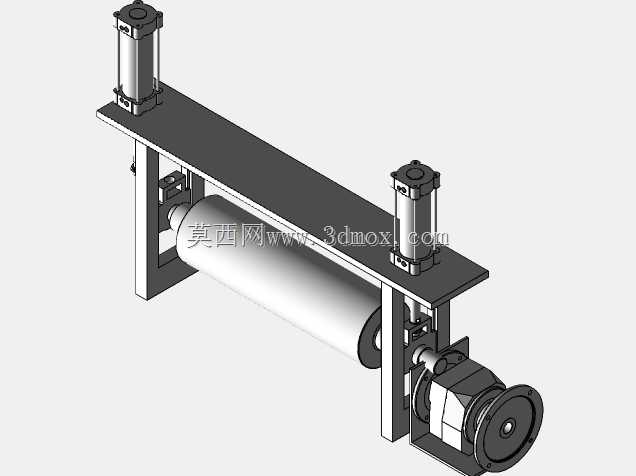

  从结构布置看,下部主辊横跨两侧立式支撑板,辊筒轴线与设备送料方向垂直;主辊一端通过联轴器与减速驱动单元连接,动力经减速箱放大扭矩后传递至辊面。驱动端采用法兰式安装界面,减速电机侧的连接盘与支架端面贴合,螺栓孔位沿圆周均布,既便于现场对中,也能在检修时快速拆分动力段与辊体段。主辊两侧由轴承座支承,轴承座固定在立板内侧,承担径向载荷并补偿辊筒转动时的微小不同心。

  上部压紧机构以一块长条形安装顶板作为承载梁,两个气缸分别布置在靠近辊筒两端的位置,这样的布局能够让压紧力沿辊面长度方向更均匀地分布,减少单侧施压造成的辊缝倾斜。气缸活塞杆向下连接压臂或滑块导向组件,压头作用于从动压辊或浮动压紧件;当气源接通后,活塞杆伸出,推动压紧件靠近主辊,物料即被夹持在两辊之间。气缸回程时,压紧件抬起,可用于穿料、清洁辊面或处理卡料。

  机架部分采用板式焊接或型材拼装思路,两侧立板承担主辊、气缸顶板和驱动单元的主要载荷,底部横向连接梁提高整体刚性,防止长辊在张紧力作用下产生机架外张。顶板与立板之间设置竖向支撑柱,使气缸反力能够形成封闭传力路径:气缸向下压料时,反作用力经顶板、支撑柱传回下部机架,而不是让单薄顶板承受弯曲变形。

  在安装边界上,设计时需要重点控制主辊轴线与压辊轴线的平行度,否则卷材会在牵引中向间隙较大的一侧偏移。辊筒有效工作宽度应大于物料最大宽度,并在两端预留轴承、压臂和挡料件的空间;气缸顶部需保留气管接头和维护行程,驱动端则要留出联轴器拆装、电机接线和减速箱散热的位置。地脚或主机连接面应保证两侧立板等高,长顶板平面度需控制在合理范围内,以保证两只气缸动作同步。

  建模时按实际装配关系拆分辊筒、轴头、轴承座、立板、顶板、气缸、连接块、联轴器和减速电机等模块,能够清晰表达运动件与固定件的边界。辊系间隙属于可调参数,工程上可通过限位螺钉、垫片或气缸行程控制压合量,以适应不同厚度材料。整体结构强调可制造性与维护性:易磨损的辊面可单独包覆橡胶或更换,气缸属于标准外购件,驱动单元与辊轴之间通过联轴器隔离,现场装配时不需要复杂配作即可完成主要部件的替换。
