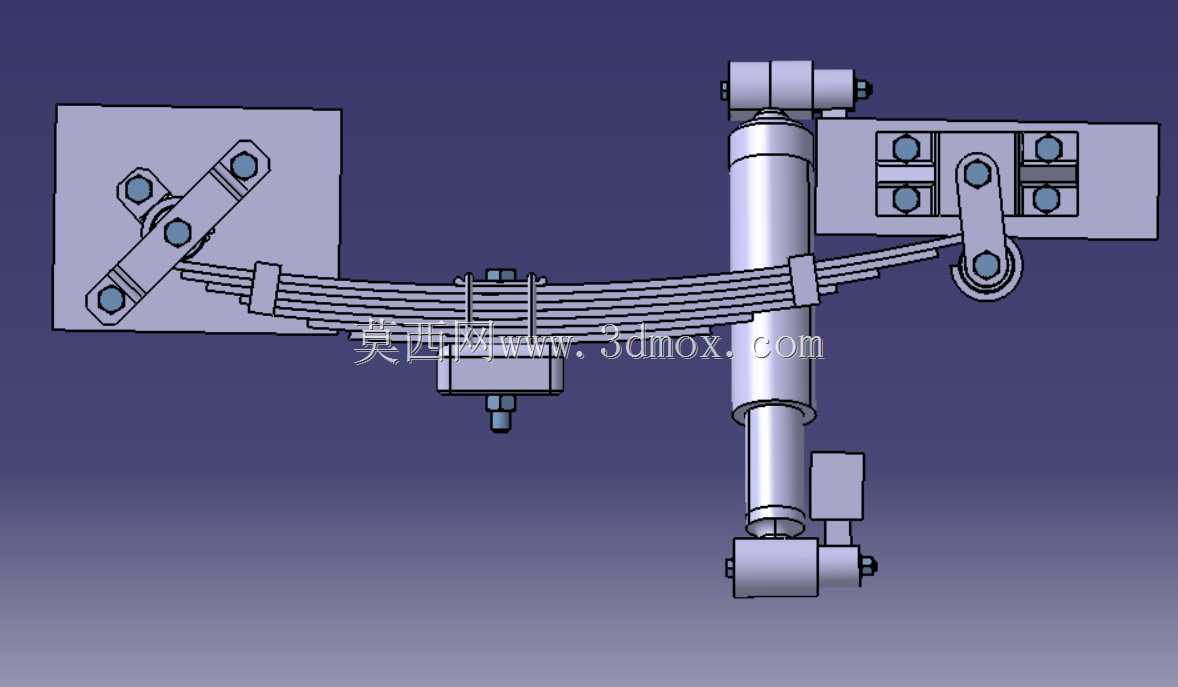

带抛物面钢板弹簧的车辆后悬架结构

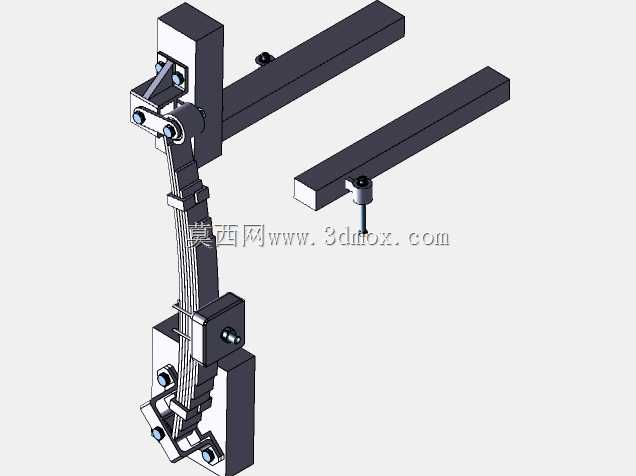

　　这套后悬架结构主要适配搭载轮毂电机的商用运输类车辆，在城配物流轻型载具、小型电动作业车辆的底盘布局中应用广泛，核心作用是承载车身载荷、过滤路面颠簸冲击，同时将轮毂电机的驱动力稳定传递至车身，兼顾行驶平顺性与操控稳定性。结构核心采用抛物面变截面钢板弹簧作为主弹性元件，相比传统多片等截面钢板弹簧，抛物面构型在保证承载能力的前提下，有效降低了片间摩擦与总成自重，应力分布更均匀，疲劳寿命表现更优，同时能适配轮毂电机周边的紧凑安装空间，避免与电机本体、制动管路、线束走向产生干涉。设计过程中首先明确了悬架的动行程边界，结合轮毂电机的外径尺寸、轮距参数确定钢板弹簧的伸直长度、弧高与刚度曲线，

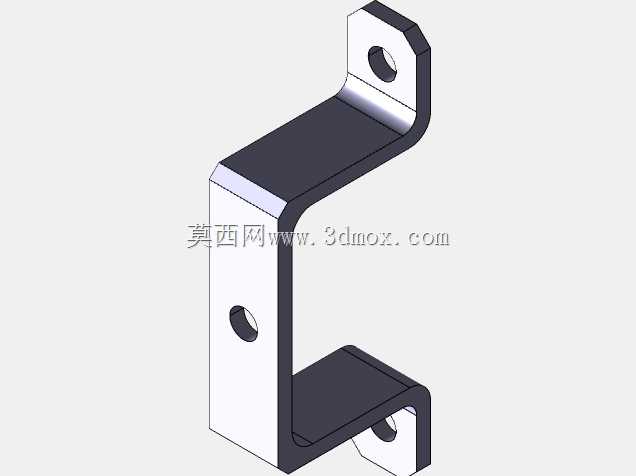

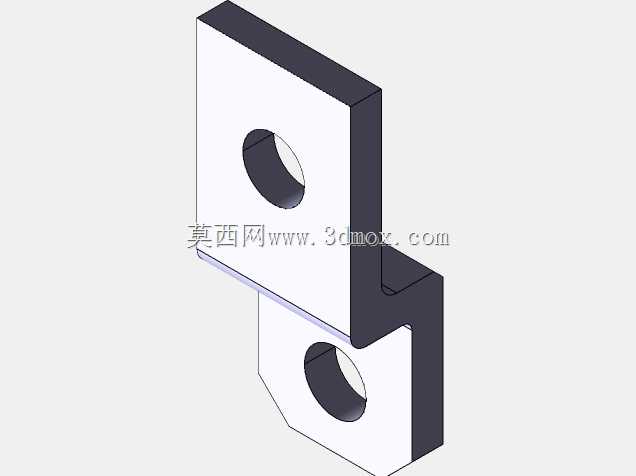

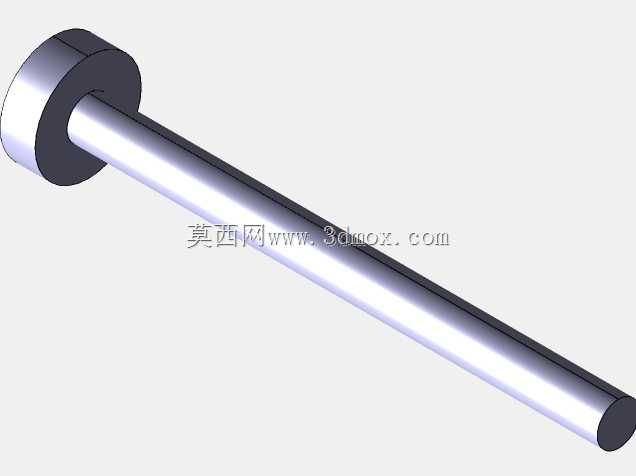

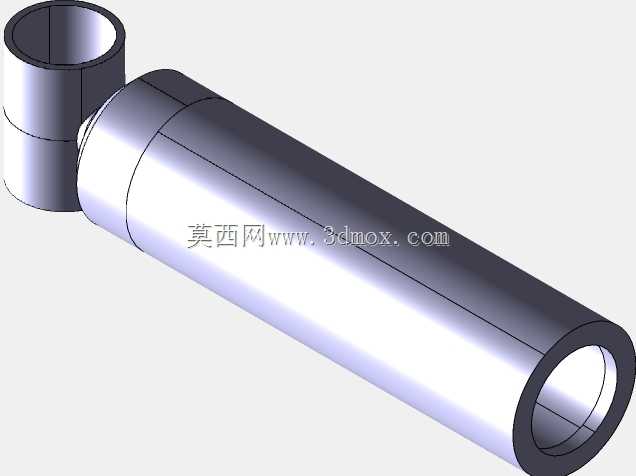

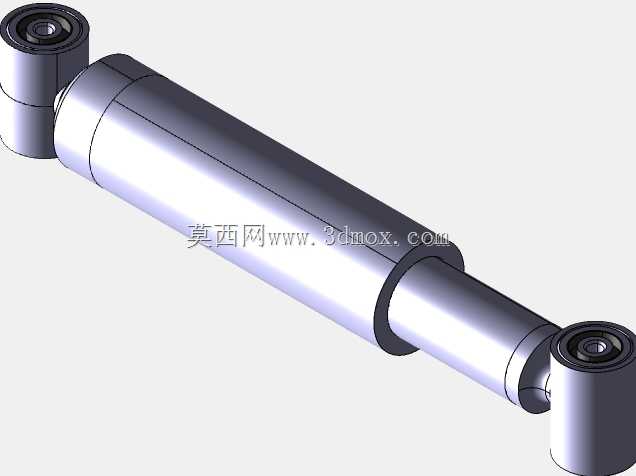

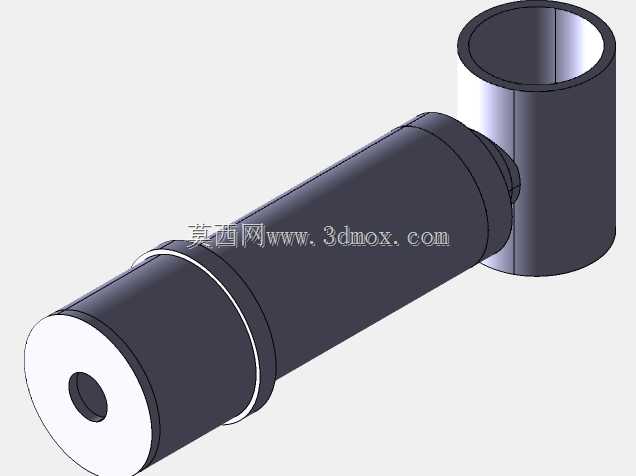

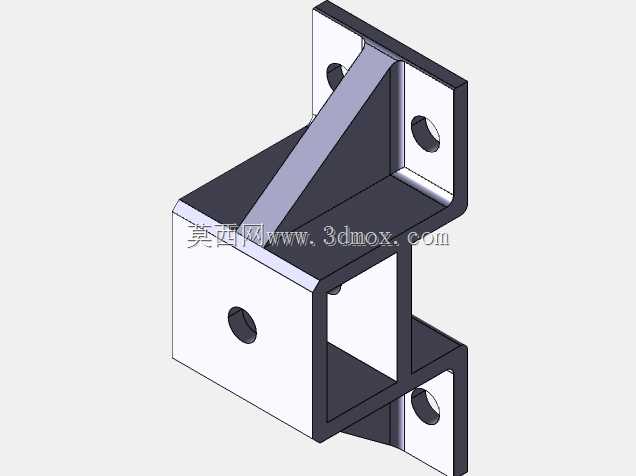

　　弹簧两端的卷耳与吊耳结构分别匹配车架上的固定支座与活动支座，保证弹簧在压缩、回弹过程中能顺畅摆动，不会出现运动卡滞。减震器采用筒式液压结构，布置位置避开钢板弹簧的运动轨迹，上下安装点分别通过铰接支座连接车架与弹簧座，阻尼参数匹配钢板弹簧刚度，能够快速衰减路面冲击带来的振动，避免车辆行驶过程中出现余振、抛跳的问题。安装边界方面，钢板弹簧的中心螺栓定位孔与车桥安装座的定位销严格对中，保证左右弹簧的受力对称，U型螺栓的夹紧力矩按照工程规范设定，避免弹簧片间出现窜动；车架侧的安装支座预留了足够的螺栓穿装空间，适配不同厚度的车架纵梁安装需求，所有铰接位置均预留润滑脂加注通道，降低日常运维的磨损速率。整套结构的运动校核覆盖了满载、空载、极限冲击三种工况，确认轮胎跳动到上下极限位置时，所有部件均不会与轮毂电机、制动组件、车架翼面发生干涉，弹簧的应力峰值始终处于材料许用应力范围内，满足车辆在非铺装路面、城市减速带等复杂路况下的使用需求。
