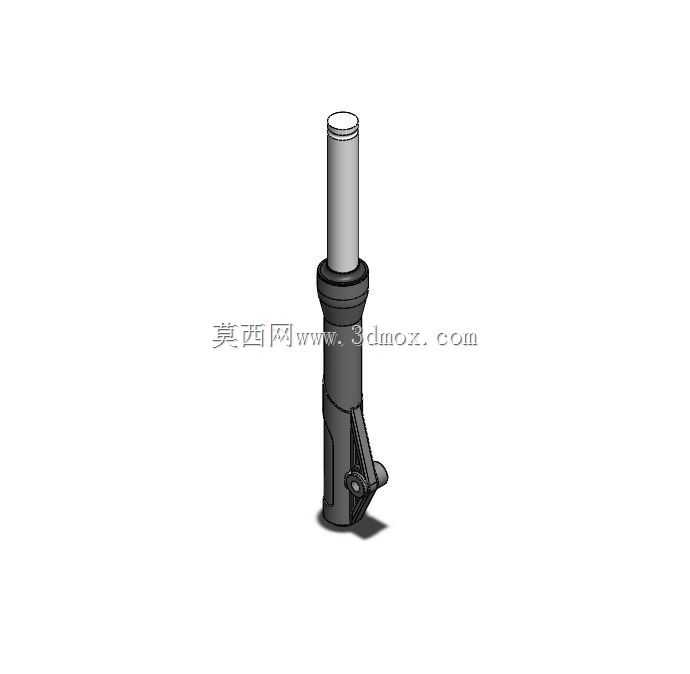

本田PCX150踏板车前减震器结构设计

　　这款适配本田PCX150踏板车型的前减震部件，是踏板摩托车前悬挂系统的核心承载与减震元件，日常主要应用于城市通勤踏板车的前轮承载场景，承担着过滤路面颠簸冲击、维持前轮行驶循迹性、保障骑行操控稳定性的核心作用。从实际装车工况来看，该部件上端通过柱体与方向柱下联板紧固连接，下端通过叉耳结构与前轮轮轴固定，在车辆经过减速带、坑洼路面、铺装路细碎颠簸时，内部的阻尼结构与弹性元件协同作用，将路面传递的刚性冲击转化为可控的阻尼耗散，避免冲击直接传递至车把与车架，降低骑行过程中的手部震感，同时在制动工况下，能够抑制车头的过度下沉，维持前后轮载荷分配的合理性，缩短制动距离提升行驶安全性。从设计思路层面，该减震采用正置式套筒结构，整体为单筒式布局，

　　适配踏板车前轮的狭小安装空间，外筒采用高强度铝合金材质一体成型，兼顾结构强度与轻量化需求，表面做硬质阳极氧化处理，提升长期使用过程中的耐磨与防腐蚀性能，内筒表面采用高精度磨削加工，保证与油封的配合精度，避免长期使用后出现漏油问题。安装边界方面，上端柱体的直径与下联板的安装孔位完全匹配PCX150车型的原厂尺寸，下端叉耳的轴孔间距、孔径与前轮轴、码表齿、刹车泵固定座的位置完全对齐，不需要额外修改即可实现原位替换，整体工作行程适配踏板车的日常通勤载荷，既不会因为行程过短导致颠簸路段打底，也不会因为行程过长影响车辆的弯道支撑性。结构细节上，下端的叉耳集成了刹车卡钳的安装定位点，安装面的平面度、孔位同轴度都按照原厂配件的公差要求设计，

　　保证刹车盘与卡钳的配合间隙均匀，避免出现刹车偏磨、异响的问题，外筒下部的防尘套安装位可以适配原厂防尘罩，阻挡行驶过程中的泥水、沙尘进入内筒与油封的配合面，延长密封件的使用寿命。在实际建模过程中，所有配合面的尺寸都参考了实车测绘数据，阻尼弹簧的预压调节位、油堵的密封结构都做了完整还原，既可以用于维修替换过程中的结构参考，也可以用于踏板车改装、整车装配仿真的场景，帮助设计人员验证前悬挂与车架、前轮、挡泥板、刹车系统的装配干涉问题，提前排查装配过程中可能出现的空间冲突。
