摩托车螺旋弹簧液压减震结构设计

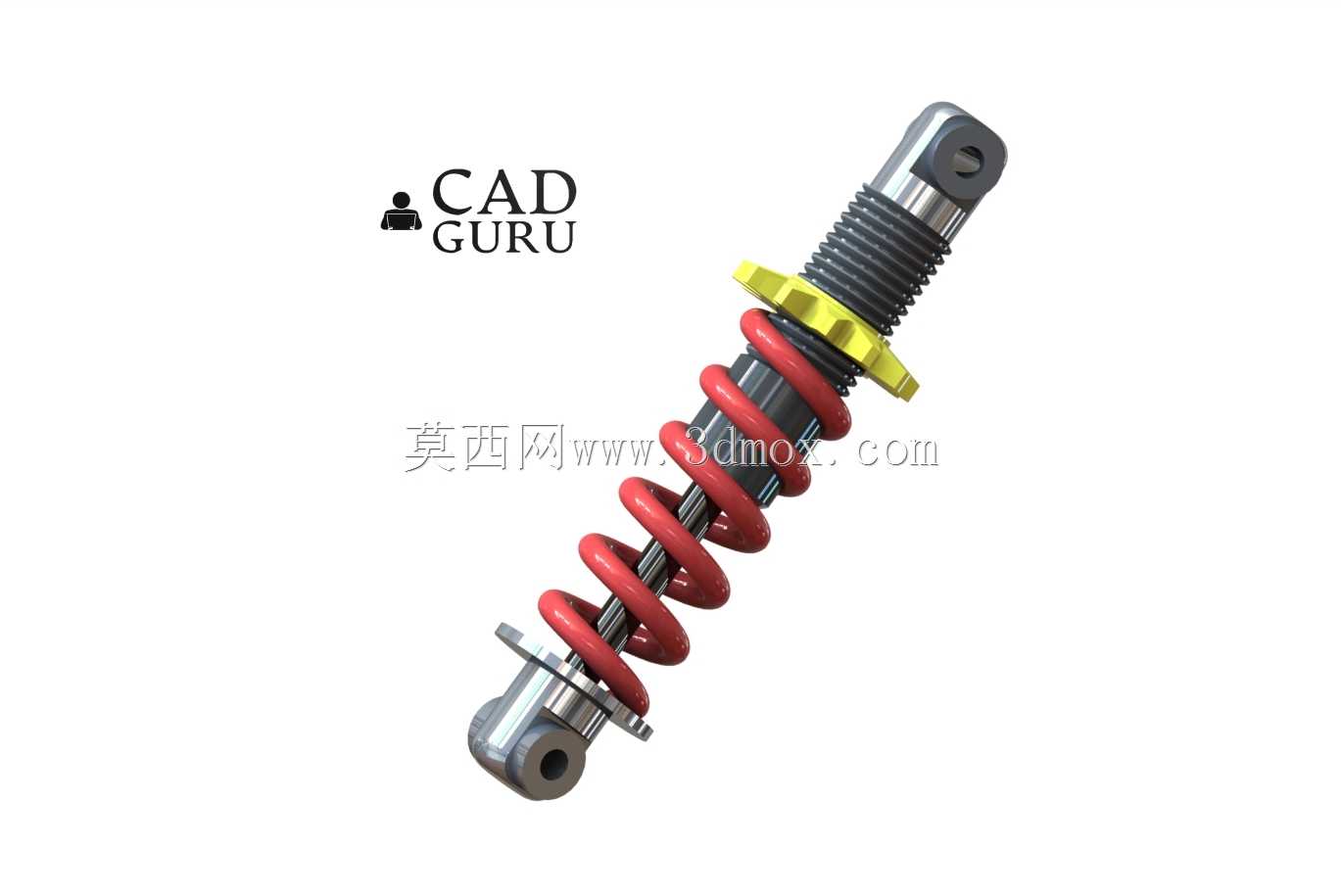

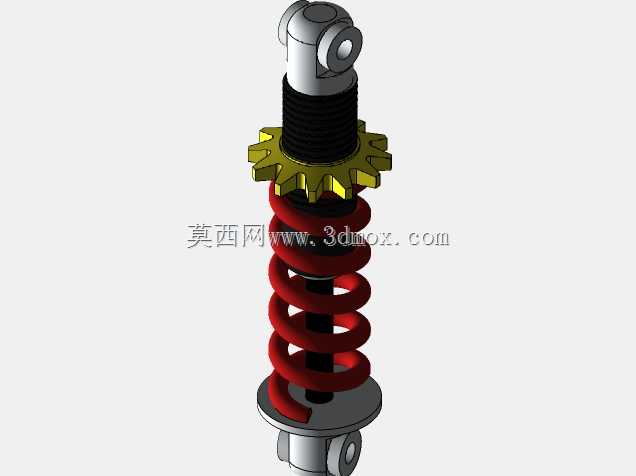

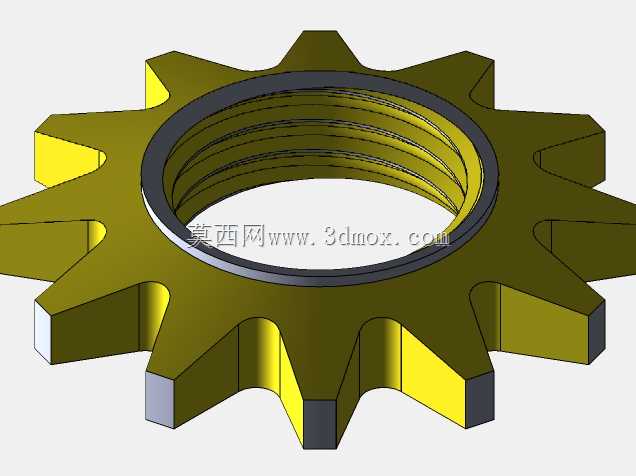

　　这类螺旋弹簧式液压减震器，是两轮机动车悬架系统里的核心承载缓冲部件，日常主要适配中小排量跨骑、踏板类摩托车的后悬架安装位，部分同结构衍生款也可用于电动两轮车、小型全地形车的悬架系统，核心作用是过滤路面颠簸传递的冲击载荷，避免轮端跳动直接传导至车架，同时保证轮胎与路面的有效贴合，提升行驶过程中的操控稳定性与骑乘舒适度。从结构设计逻辑来看，该减震采用圆柱螺旋压缩弹簧作为弹性承载元件，弹簧刚度匹配对应车型的整备质量与额定载荷，预压调节环采用梯形螺纹与阻尼筒外壁配合，可通过旋转调节环改变弹簧预压缩量，适配不同载重场景下的悬架初始硬度需求，满足单人通勤、双人载物等不同工况的使用要求。阻尼部分采用筒式液压结构，内部设置阻尼阀系与活塞组件，

　　当减震受压缩或拉伸行程动作时，筒内液压油通过阀片节流孔产生阻尼力，将弹簧往复运动的机械能转化为热能散出，避免弹簧出现多余的往复弹跳，保证悬架动作的收敛性。安装边界方面，上下两端均采用环眼式铰接结构，内置耐磨衬套，可适配对应安装支架的销轴尺寸，安装中心距匹配对应车型的悬架行程设计预留空间，压缩行程与拉伸行程的限位结构集成在阻尼筒内部，避免超行程动作造成的结构损坏。建模过程中需重点关注弹簧中径、钢丝直径、有效圈数与刚度的匹配关系，阻尼筒外壁的调节螺纹牙型、螺距需满足调节顺畅度与承载强度要求，上下铰接点的同轴度公差需控制在合理范围，避免安装后出现偏载导致的卡滞、异常磨损问题。实际选型匹配时，需结合车型的轮跳行程、满载轴荷、常用行驶路况调整阻尼阀片的节流孔径与弹簧刚度参数，保证在铺装路面行驶时过滤细碎震动的柔和度，以及过坑洼、减速带时大冲击载荷下的支撑性，避免出现打底或者悬架过硬的问题。
