汽车悬架用螺旋弹簧液压减震结构

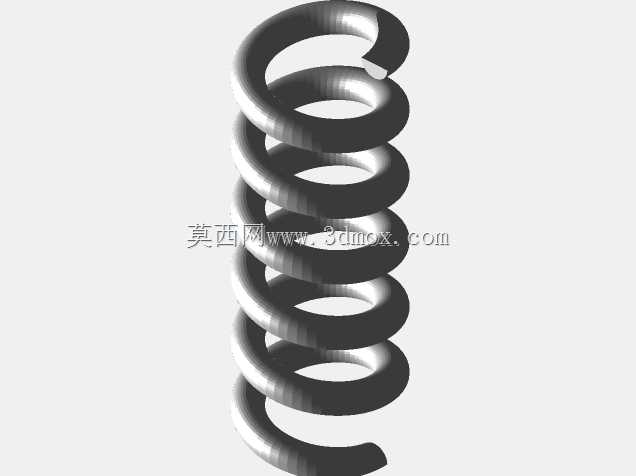

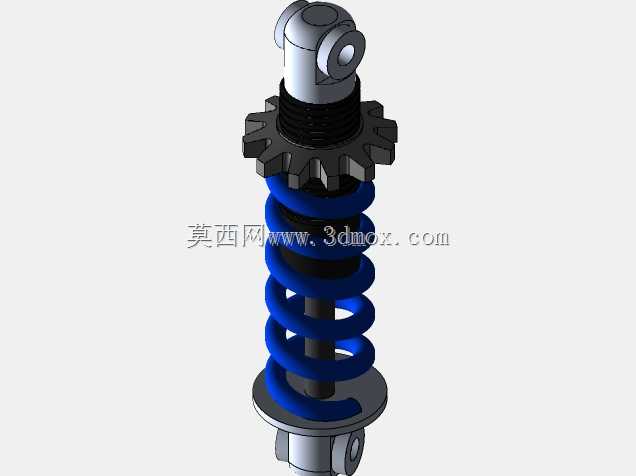

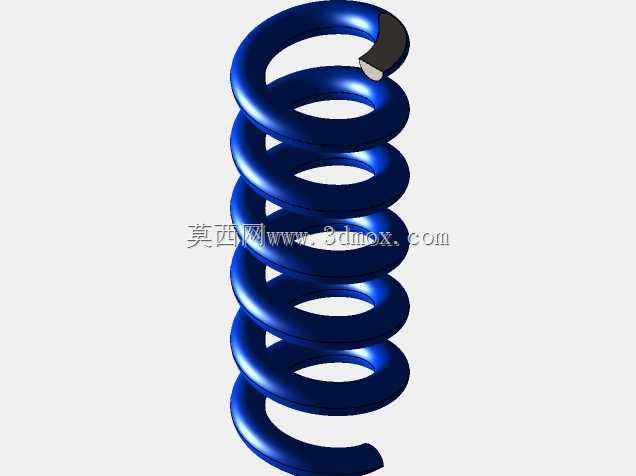

　　在乘用车辆、非道路作业机械的底盘行走系统中，这类螺旋弹簧集成式液压减震结构是核心的振动衰减部件，直接决定整机行驶过程中的平顺性与操控稳定性，区别于单一承载的弹性元件，该结构将弹性支撑与阻尼耗能功能集成在同一安装轴线上，大幅压缩了底盘布置所需的空间。从实际装车场景来看，该部件上端通过带孔吊耳结构连接车架或车身承载点，下端通过托盘结构对接转向节或下摆臂安装位，安装边界需匹配轮辋内侧的跳动空间，设计时预留了足够的转向避让余量，避免极限转向工况下与轮辋、制动管路发生运动干涉。结构设计层面，外围的螺旋弹簧承担垂向载荷的支撑作用，预压行程匹配整车空载到满载的载荷变化区间，弹簧刚度选取兼顾了铺装路面的细碎振动过滤与非铺装路面的大冲击承载能力，

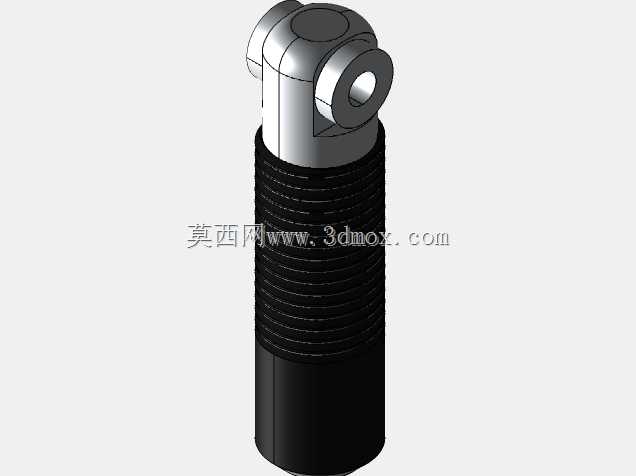

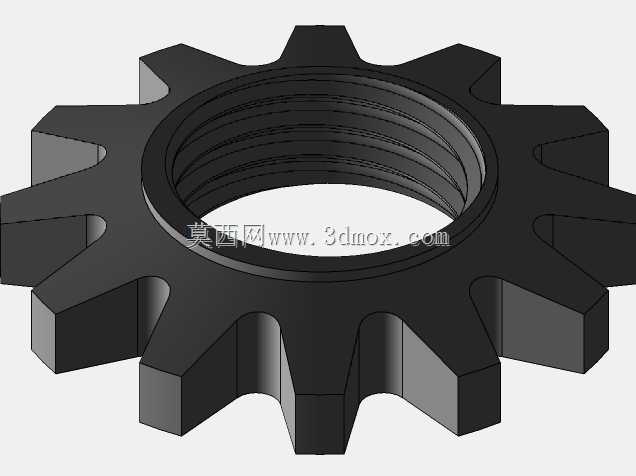

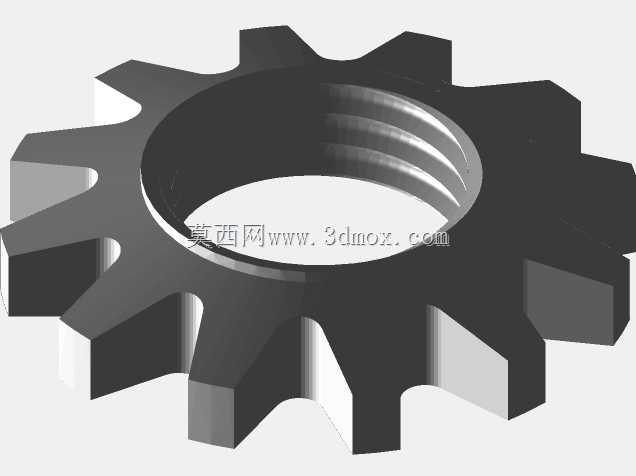

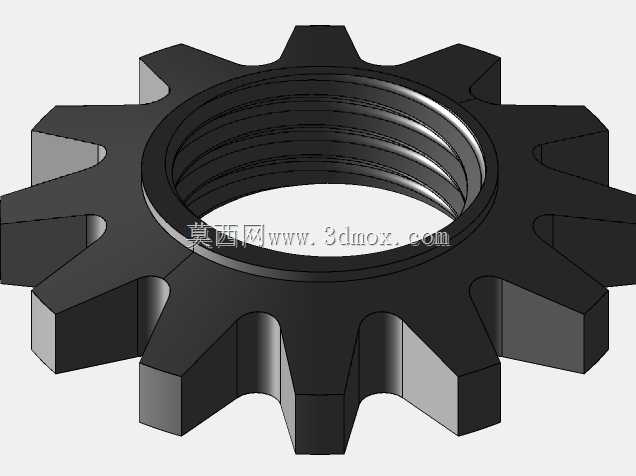

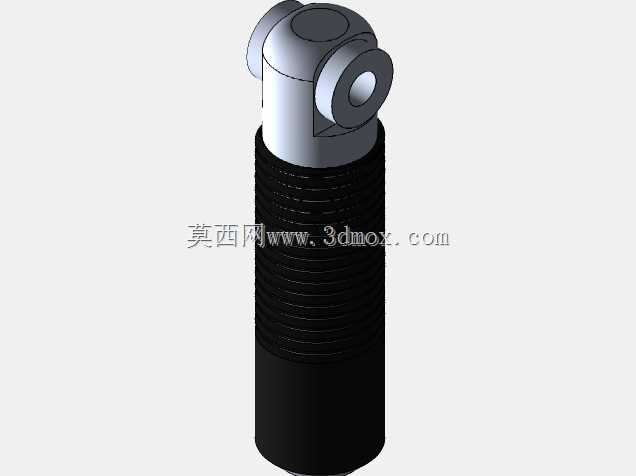

　　避免弹簧过早压并失效；中间的液压阻尼芯是核心功能单元，通过内部阀系的节流作用，将路面传递的冲击动能转化为油液的内摩擦热能耗散，抑制弹簧压缩回弹过程中的往复振荡，让车轮在经过起伏路面后能快速恢复贴地状态，保障轮胎抓地力。上部的调节齿圈结构可用于调整弹簧预紧力，适配不同载荷工况下的车身高度需求，上下两端的铰接点均采用耐磨衬套匹配设计，可缓冲部分横向冲击载荷，同时降低铰接位置的磨损速率，延长部件整体使用寿命。建模过程中需重点关注弹簧的并圈间隙、阻尼芯的伸缩行程与安装吊耳的孔位同轴度，这些参数直接影响实物装配后的运动顺畅度，若同轴度偏差超出允许范围，会导致阻尼芯工作时出现偏磨，大幅缩短减震器的实际使用寿命，甚至出现漏油失效的问题。
