轮毂电机配套减震器结构设计

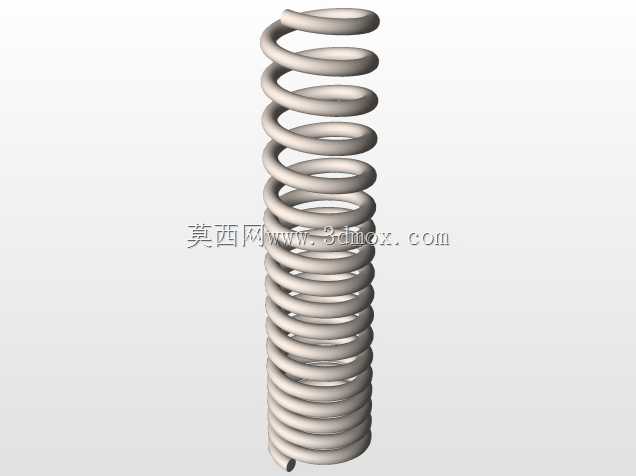

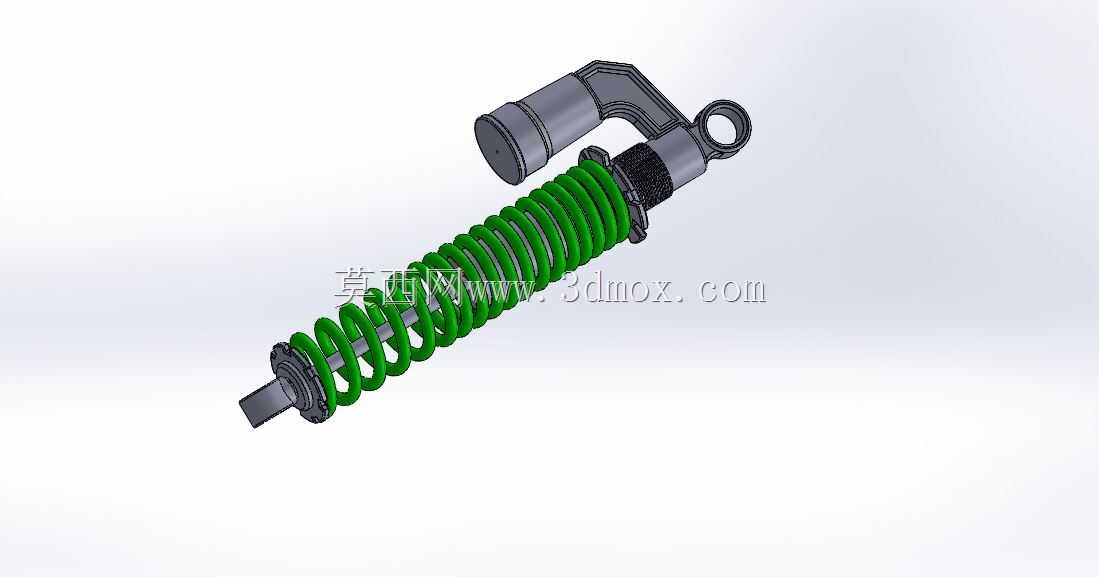

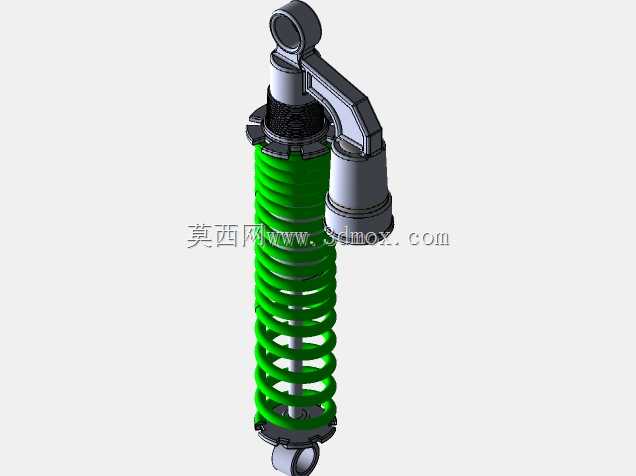

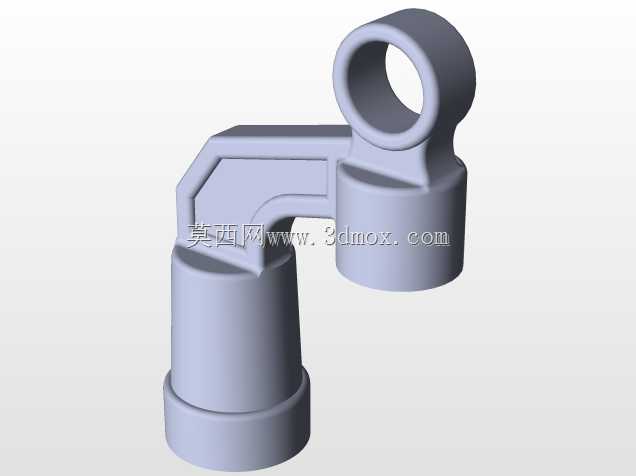

　　这款减震器主要适配搭载轮毂电机的电动行走设备，在非铺装路面行驶、过减速带或者承载载荷波动时，能快速抵消路面传递的冲击振动，避免轮毂电机受刚性冲击损坏内部绕组与轴承结构，同时保障行驶过程中轮端始终贴合地面，不会出现弹跳失稳的情况。从结构设计来看，整体采用侧置外置阻尼筒的布局，主螺旋弹簧选用等节距圆柱螺旋结构，弹簧表面做了喷塑防锈处理，弹簧两端的支撑座采用带翻边的冲压结构，能避免弹簧受侧向力时出现脱出错位的问题；外置的阻尼筒通过弯管结构与主缸体连通，相比内置阻尼的结构，散热面积更大，长时间连续颠簸工况下不会因为阻尼油温度升高出现阻尼衰减失效的问题。设计阶段首先要确定安装边界，上端吊环采用带橡胶衬套的铰接结构，

　　衬套内径适配常规M10安装螺栓，吊环中心到下端活塞杆安装端面的自由长度控制在320mm左右，最大压缩行程预留70mm，伸张行程预留50mm，完全覆盖轮毂电机悬架的跳动行程范围，不会出现悬架运动过程中减震器顶死或者拉脱的问题。弹簧的刚度匹配要结合轮毂电机的单轮载荷计算，单轮额定载荷120kg时，弹簧预压量设置为15mm，空载状态下就能保持足够的支撑力，不会出现悬架塌陷的问题；阻尼阀系的调校偏向舒适性取向，压缩行程阻尼力设置为伸张行程的三分之一，能快速吸收路面的细碎振动，同时在过大坑洼时拉住弹簧，避免多余的余震传递到车架上。建模过程中要注意各部件的装配干涉问题，阻尼筒侧置的弯管角度要避开轮毂电机的出线端与刹车管线，

　　安装吊环的铰接角度要预留±15°的摆动余量，适配悬架跳动时的摆臂角度变化，下端活塞杆的连接座要做定位止口，和轮边转向节的安装面完全贴合，避免安装时出现偏载导致活塞杆弯曲。实际装车验证时，要重点检查满载状态下的减震器剩余行程，避免极限压缩时阻尼筒触底，同时要确认弹簧在最大伸张状态下不会从支撑座脱出，所有铰接部位的橡胶衬套要预留足够的扭转余量，不会因为反复扭转出现早期开裂。
