轮毂电机配套减震器与波纹管结构设计

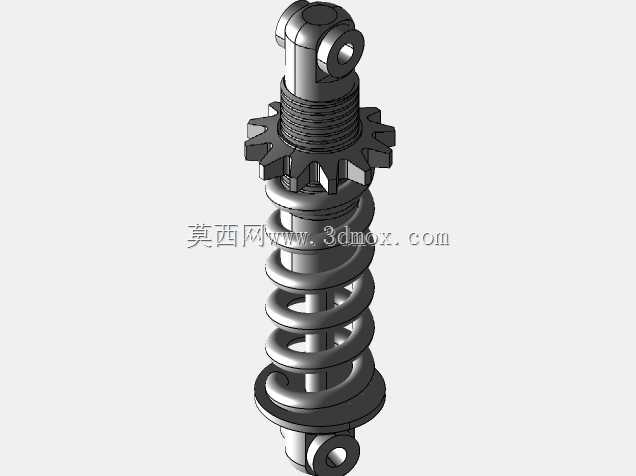

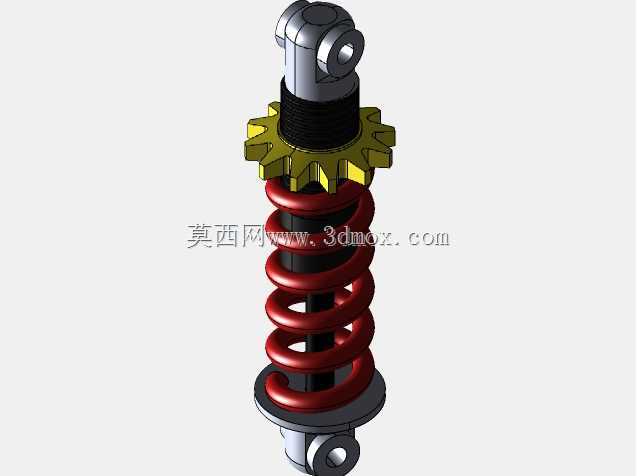

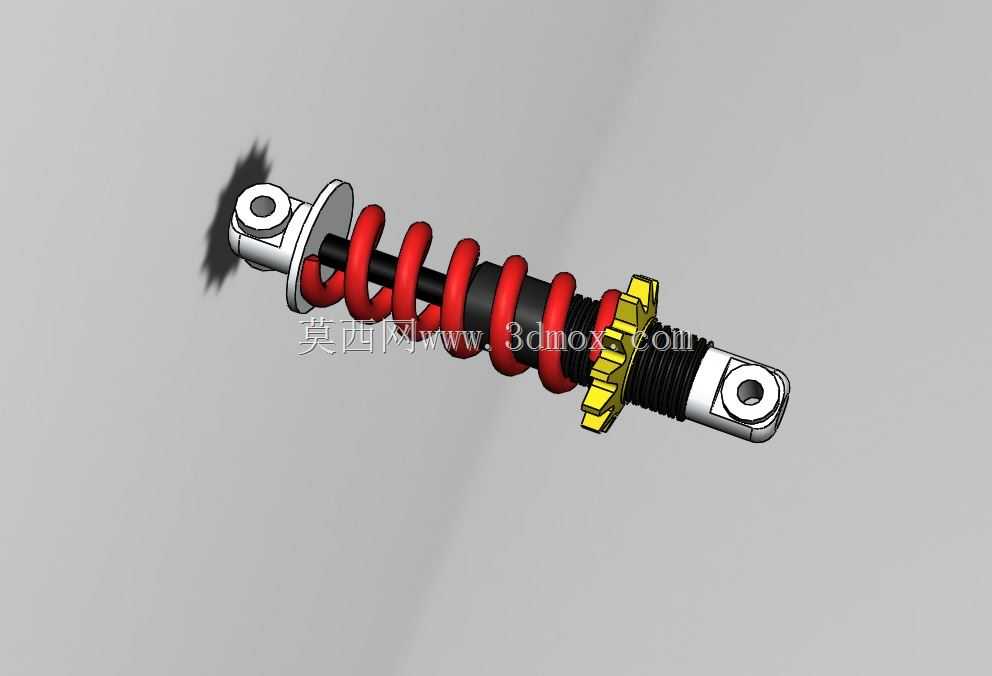

　　这套减震与波纹管路结构，主要适配小型电动轮边驱动单元的配套使用场景，在低速代步车、分布式电驱作业小车、小型无人巡检载具的轮边位置承担核心缓冲隔振功能。实际装车运行时，减震器主体负责承接路面传递的垂向冲击载荷，通过螺旋弹簧的形变吸收颠簸动能，配合内置阻尼结构抑制弹簧往复余振，避免轮边驱动模块受刚性冲击出现内部绕组松动、轴承错位的问题；波纹管则套设在减震器旁侧的线束或气路外侧，随悬架跳动同步伸缩，对穿越轮边活动间隙的管线形成全行程防护，防止泥水、砂石侵入管线接头，也避免管线在悬架反复跳动过程中与周边金属部件发生摩擦破损。从结构设计逻辑来看，建模时优先锁定了两端吊耳的安装孔位基准，两端铰接孔的同轴度公差控制在合理范围，

　　保证安装后减震器可随悬架摆动自由转动，无卡滞别劲的问题。螺旋弹簧的参数匹配结合轮边簧下质量设定，弹簧中径、有效圈数、线径的取值兼顾了空载平顺性与满载承载能力，弹簧两端并紧磨平的结构细节也在模型中完整还原，保证弹簧受压时受力均匀，不会出现偏磨侧倾的情况。中部的阻尼筒体与弹簧保持同轴装配关系，外侧设置的调节齿圈可用于调整弹簧预紧力，适配不同载荷工况下的车身高度需求。波纹管的波纹节距、伸缩行程与减震器的最大动行程做了匹配设计，当减震器压缩到极限位置时波纹管不会被压溃变形，拉伸到最长行程时波纹管也不会出现过度拉扯开裂的问题。安装边界方面，两端吊耳的厚度、孔径尺寸适配常规轮边支架的安装间隙，整体结构的最大外径不会在转向、跳动过程中与轮辋、刹车部件发生运动干涉，所有活动部件的运动包络都在建模阶段做了间隙校核，可直接用于后续的整车装配仿真验证，也能作为同类轮边减震结构设计的参考基准，帮助设计人员快速完成结构选型与干涉排查，缩短轮边悬架系统的开发周期。
