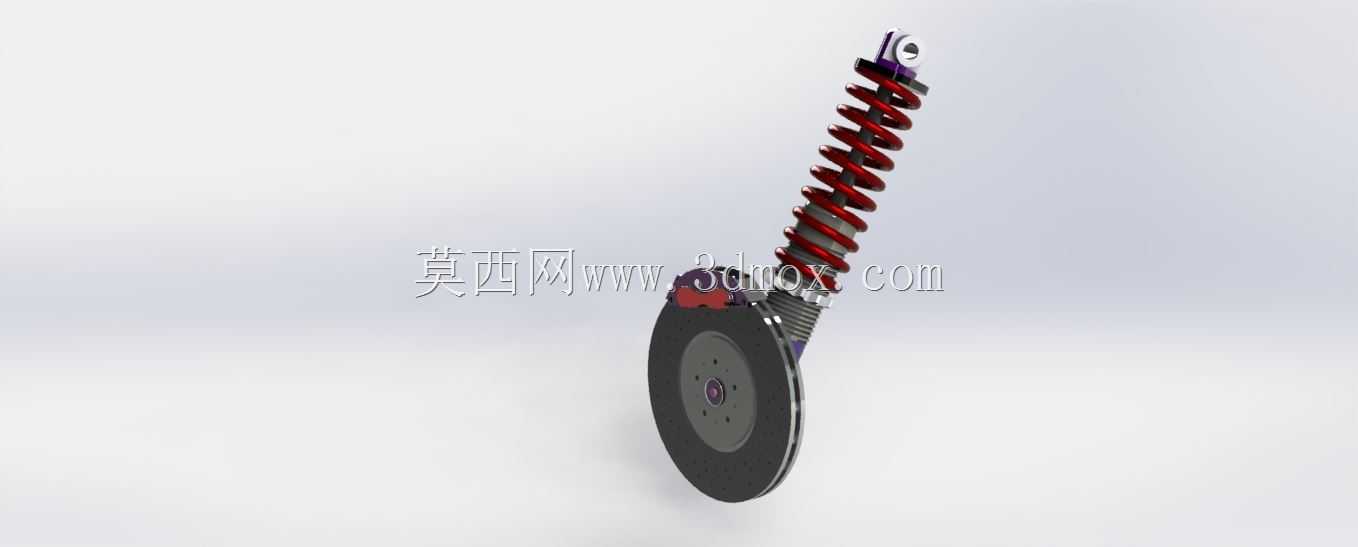

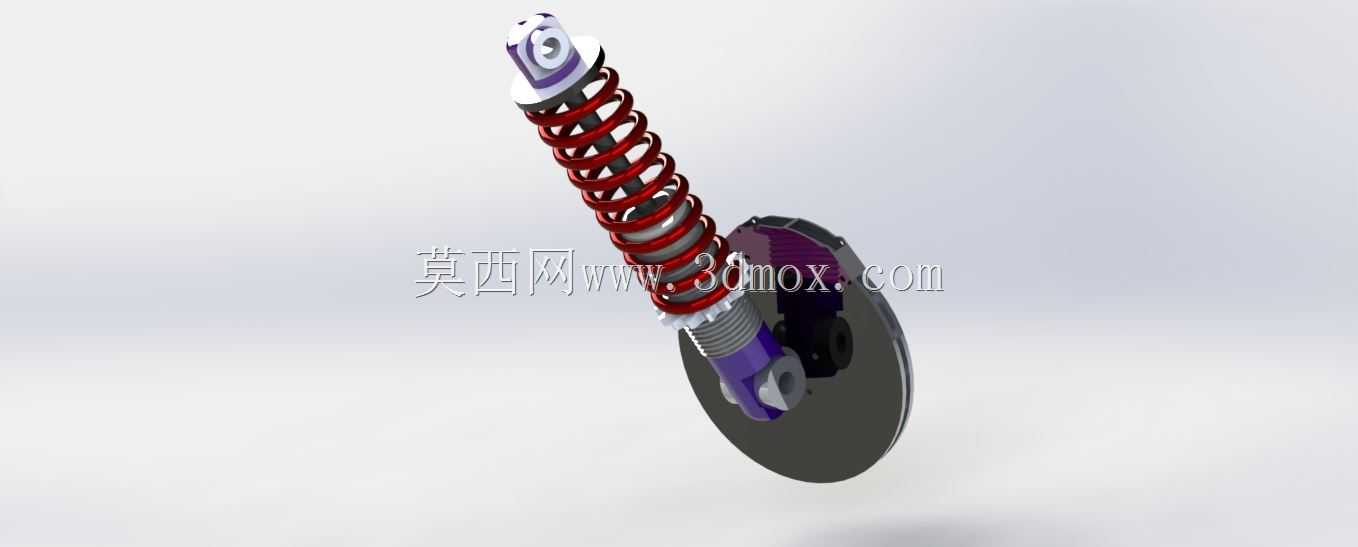

带减震结构的汽车轮侧机械盘式制动件

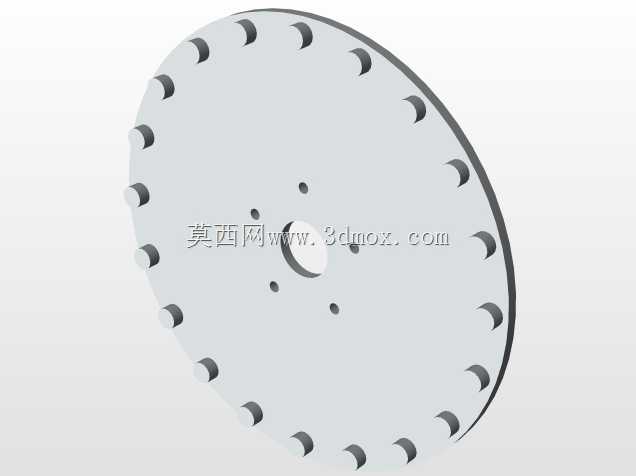

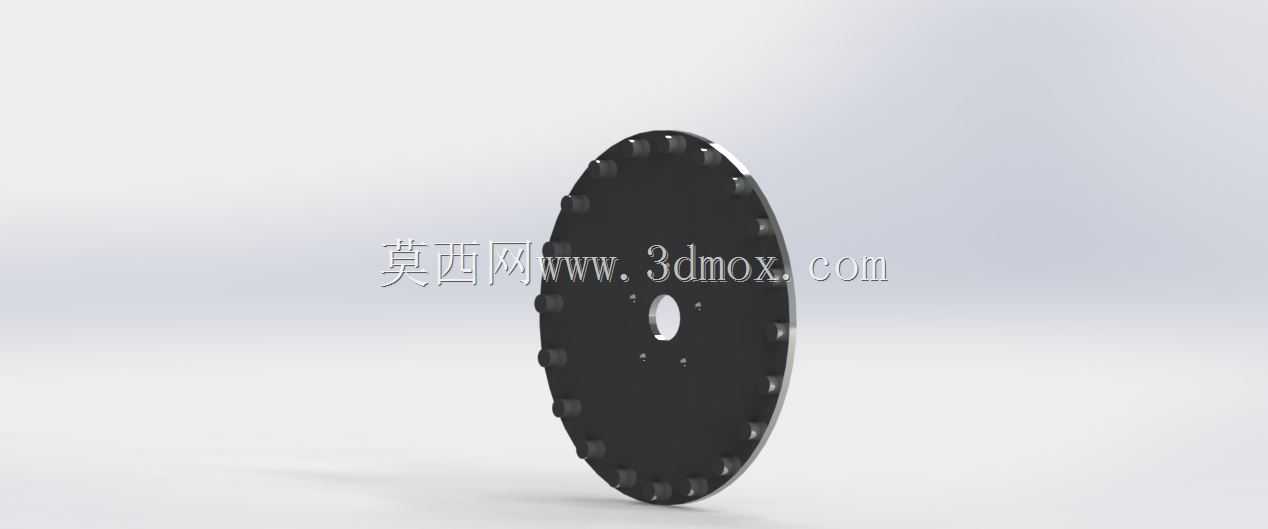

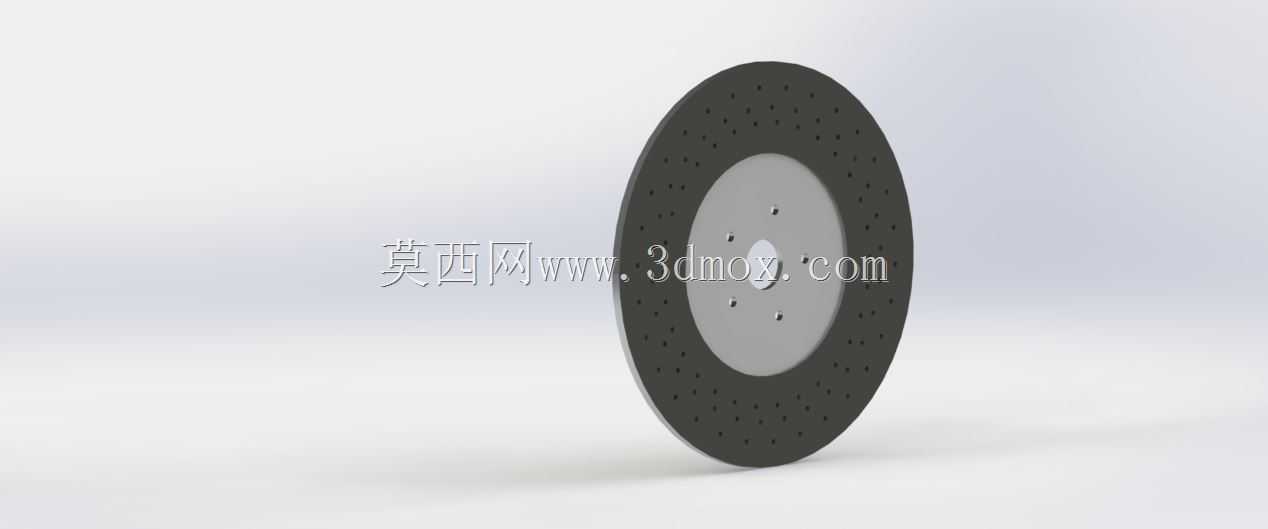

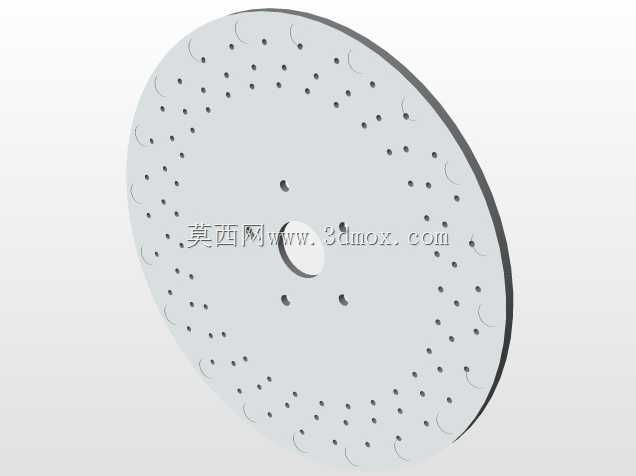

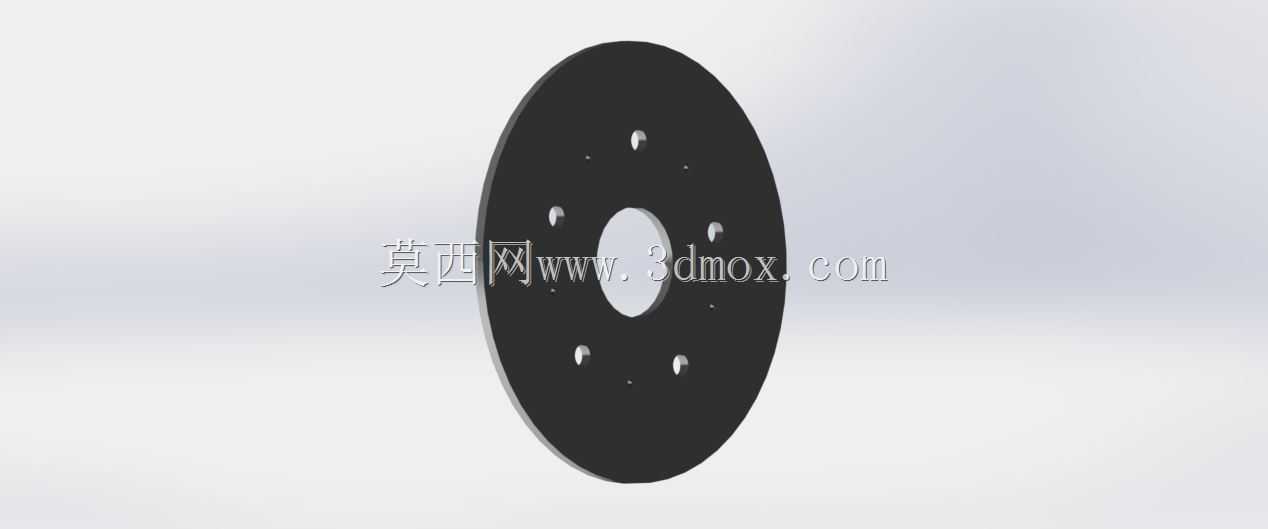

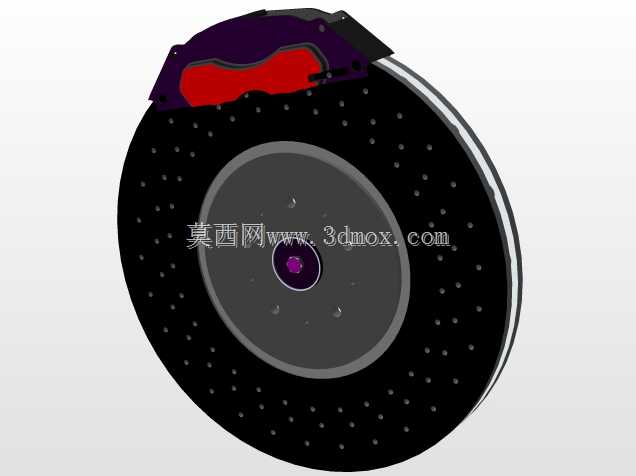

　　这款集成减震结构的机械盘式制动件，主要应用在乘用车辆的轮端安装位置，属于汽车底盘制动系统的核心执行部件，直接装配在轮毂电机配套的轮辋连接侧，承担车辆行驶过程中的减速、驻车制动核心功能，同时通过集成的减震结构抵消制动过程中产生的高频振动，避免制动抖动传递至车身转向系统，提升驾乘过程中的制动平顺性。从实际工程应用场景来看，这类带减震的盘式制动件多适配小尺寸轮毂的代步车型，模型标注的1英寸尺寸基准对应建模时的单位缩放比例，实际量产件可根据车型轮辋参数做等比例放大适配，安装边界围绕中心定位孔做圆周均布设计，中心大孔用于穿过轮轴半轴，周边的通孔对应轮毂的安装螺栓位，月牙形的减重孔同时兼顾散热与动平衡校准需求，

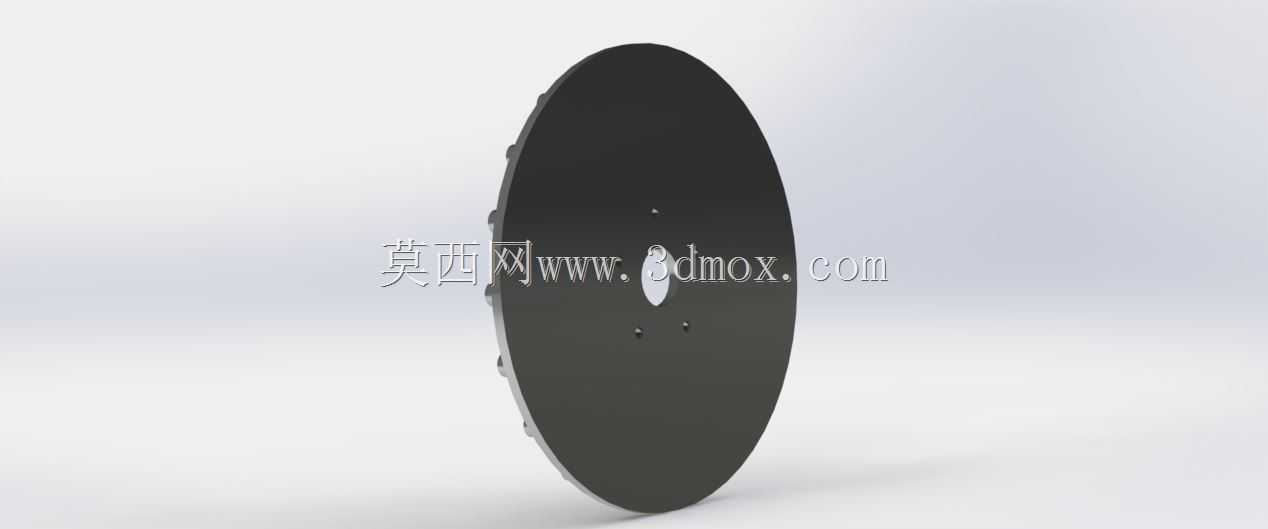

　　在建模过程中需要严格控制各孔位的位置度公差，避免安装时出现孔位错位无法装配的问题。设计思路上，没有采用传统制动盘的实心平板结构，而是在制动盘与轮毂连接的接触侧集成了减震阻尼结构，制动摩擦面保留了足够的平面度要求，保证制动片贴合时的接触面积均匀，不会出现偏磨导致的制动力矩波动。从结构特性来看，制动盘的摩擦面厚度经过校核，能够满足常规制动工况下的热容量要求，避免连续制动时出现热衰退现象，周边的小孔位除了安装固定作用外，还能在制动过程中带动空气流动，带走摩擦产生的热量，降低制动盘的工作温度。在三维建模过程中，需要重点关注圆周阵列特征的角度公差，所有安装孔、减重孔的阵列角度偏差需要控制在工程允许的范围内，

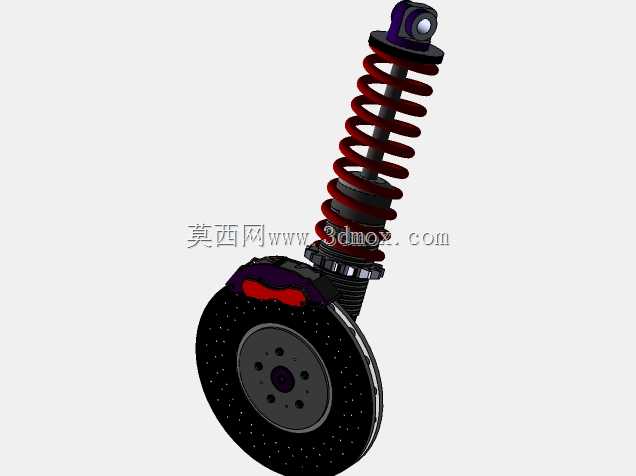

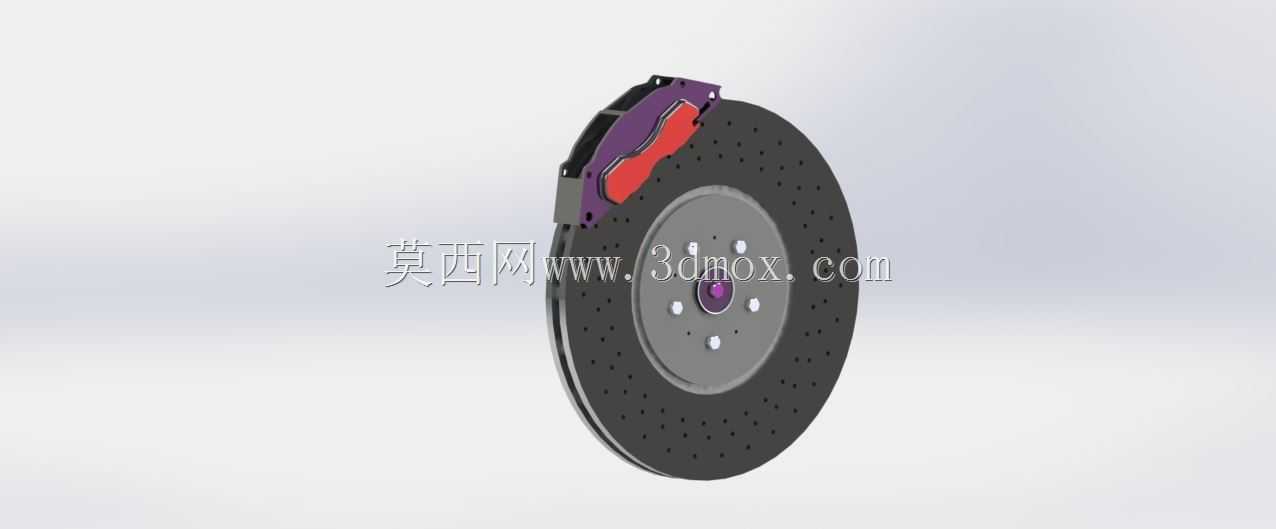

　　同时减震结构与制动盘基体的连接部位要做圆角过渡，避免应力集中导致的部件开裂，安装面的平面度要求需要在建模时明确标注，保证装配后制动盘的端面跳动量符合设计要求，不会出现制动踏板抖动的问题。这类集成减震的盘式制动件相比传统单独制动盘加减震垫片的结构，集成度更高，装配工序更简单，能够减少轮端的零件数量，降低装配误差累积的风险，在小型新能源代步车、轮毂电机驱动的特种作业车辆上有较高的应用价值，建模时还原的渲染效果区分了制动摩擦面、减震连接层、安装基体的不同材质表现，能够直观展示各部分的结构层次，方便结构设计人员做装配干涉检查、制动性能仿真分析时直接调用参考。
