小型空气除湿用干燥剂舱结构设计

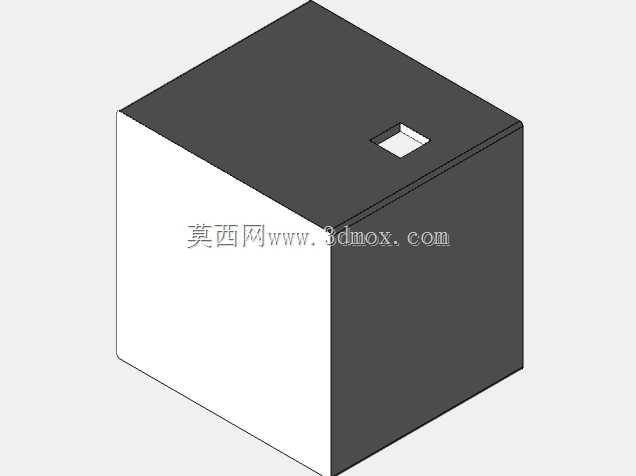

　　在工业现场的精密检测工位、小型电气控制仓、实验室样品暂存区这类对环境湿度有明确要求的场景里，小型干燥剂舱是成本可控、维护便捷的被动除湿方案核心部件，不同于大功率的冷冻式除湿设备，这类依靠干燥剂材料吸附水汽的舱体，不需要外接复杂的动力管线，也不会产生冷凝水排放的问题，非常适合小容积密闭空间的湿度管控。从结构设计的角度看，这款干燥剂舱采用了方正的盒式主体结构，上盖与盒身采用侧边铰接的开合方式，这种设计首先考虑的是日常更换干燥剂的操作便捷性，不需要借助额外工具就能掀开上盖完成耗材替换，同时铰接结构的限位设计可以让上盖开启后保持固定角度，不会在更换耗材时自行回落夹伤操作人员手部。盒身的内部腔体做了规整的直角过渡处理，没有多余的加强筋凸起，

　　一方面可以最大化利用内部空间装填干燥剂材料，另一方面平整的内壁也能减少干燥剂碎屑的积存死角，日常清理时只需要用干燥抹布擦拭就能完成维护，不会出现碎屑卡入缝隙难以清理的问题。上盖与盒身的贴合面做了一圈嵌入式的密封槽设计，实际装配时可以在槽内粘贴发泡橡胶密封条，当盒盖闭合后，密封条被均匀压缩，能有效阻断外部潮湿空气通过拼接缝隙进入舱体内部，避免舱内干燥剂提前失效，这个密封结构的压缩量控制在1.5mm到2mm之间，既不会因为压缩量过大导致盒盖闭合困难，也不会因为压缩量不足出现密封失效的问题。在盒盖的顶面靠近前侧边缘的位置，设计了一个内嵌式的抠手结构，这个抠手没有突出盒盖表面，既可以避免设备安装后突出的结构剐蹭周边管线，

　　也能让操作人员在开启盒盖时找到稳定的施力点，不需要额外设计外凸的把手结构，进一步压缩了整个舱体的外形占用空间。从安装边界来看，这款干燥剂舱的整体外形为规整立方体，底部为完全平整的安装面，可以通过双面胶或者自攻螺丝直接固定在需要除湿的密闭空间内壁上，不需要额外设计安装支架，安装时只需要保证舱体周边预留出至少30mm的操作空间，满足上盖开启时的转动行程需求即可，不会对周边其他元器件的布局造成过多限制。在功能设计上，舱体内部可以根据使用场景的湿度要求，选择装填不同类型的干燥剂材料，比如普通硅胶干燥剂、蒙脱石干燥剂或者分子筛干燥剂，不同材料的装填量可以根据腔体容积灵活调整，针对湿度要求较高的场景，还可以在舱体的侧壁开设均匀的通风小孔，

　　让舱内的干燥剂与周边空气充分接触，提升水汽吸附的效率；如果是需要完全隔离的场景，则可以采用封闭侧壁设计，仅在需要对接气路的位置预留标准管径的接口，接入小型气路完成定向除湿。不同于大型工业除湿设备的复杂结构，这款干燥剂舱的所有结构件都可以采用常见的工程塑料注塑加工，或者采用薄板金属折弯焊接成型，加工工艺成熟，制造成本低廉，适合批量生产应用。在实际选型应用时，需要根据待除湿空间的容积、初始湿度值、要求的湿度维持时间来计算需要的干燥剂装填量，再对应选择合适尺寸的舱体规格，这款方正结构的舱体可以很方便地做系列化尺寸延伸，从掌心大小的微型舱到半米见方的大型舱，都可以沿用这套铰接密封的结构逻辑，只需要调整对应的外形尺寸和密封胶条规格即可。在三维建模过程中，需要重点关注铰接位置的转动间隙配合，既要保证上盖转动顺畅无卡滞，也要避免间隙过大导致的密封面错位问题，同时密封槽的尺寸公差需要控制在±0.1mm以内，保证密封条装配后不会出现脱落或者压缩不均的问题。另外，盒身的壁厚设计采用了均匀壁厚原则，整体壁厚控制在2mm左右，既可以保证结构有足够的强度承受日常开合的冲击力，也不会因为壁厚过大导致材料浪费或者成型时出现缩痕问题，在盒身的外侧边角位置做了小半径的圆角过渡，避免尖锐边角在安装维护时划伤操作人员，也能减少应力集中提升结构的抗冲击性能。
