平板式太阳能空气加热集热装置结构设计

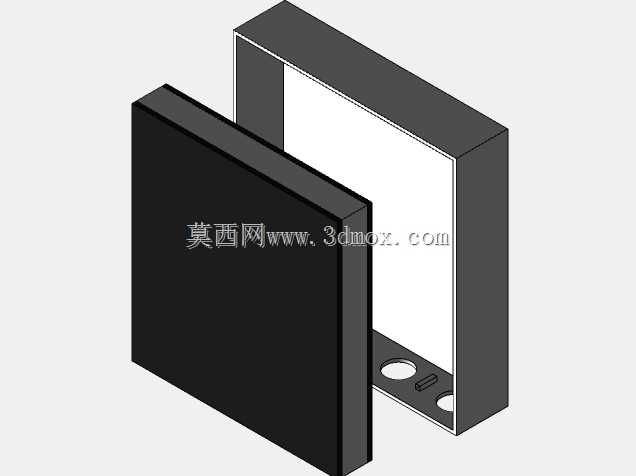

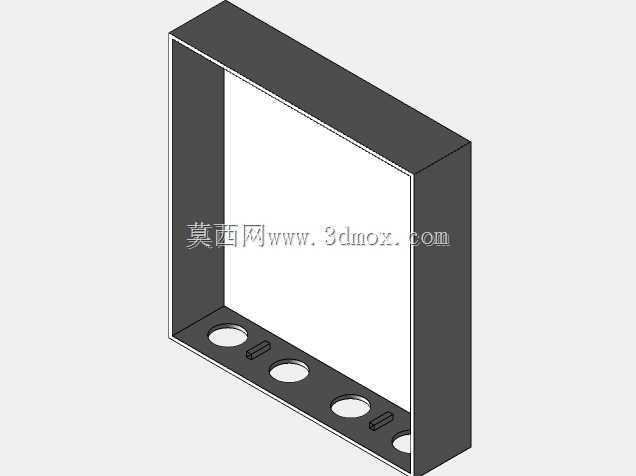

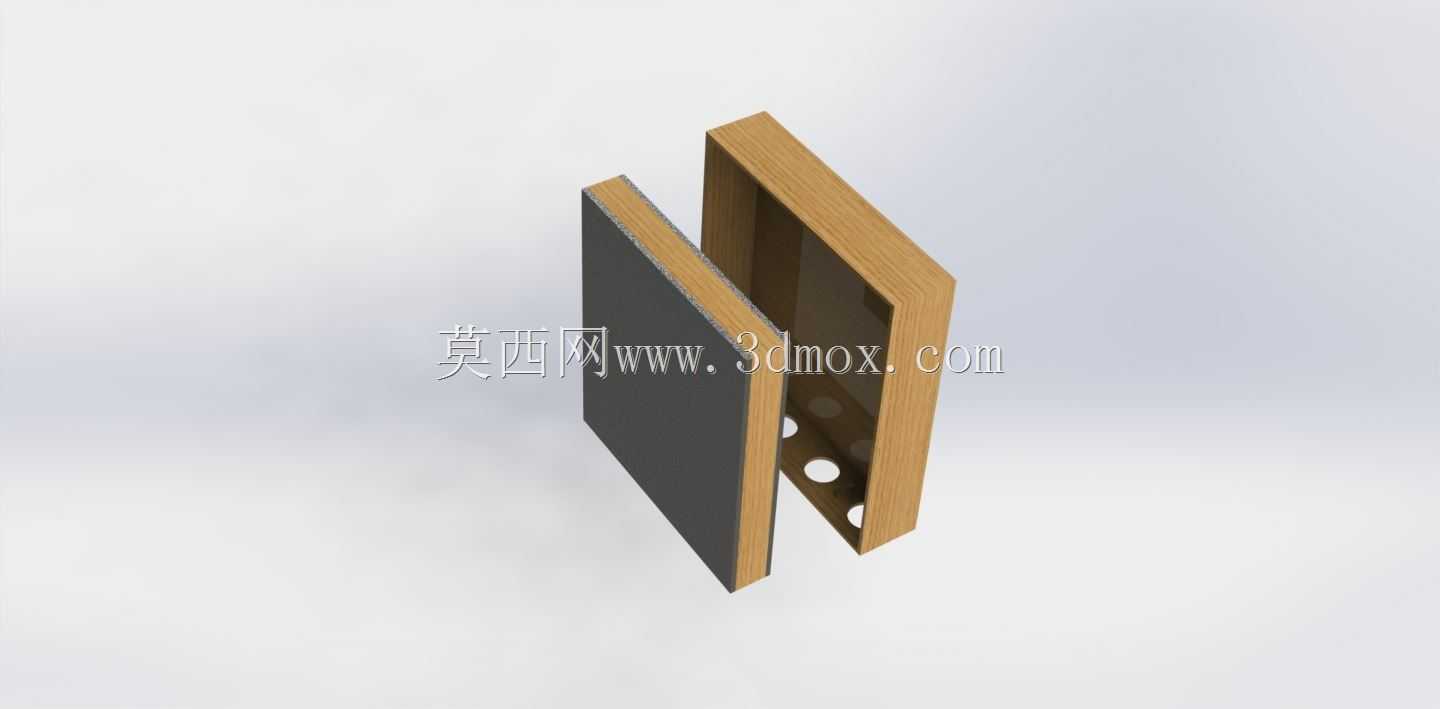

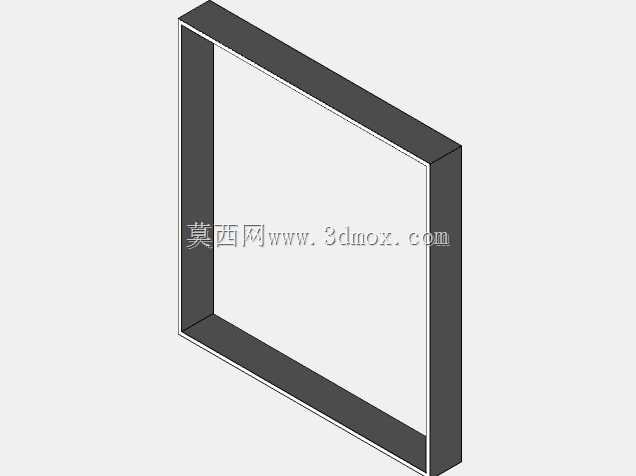

　　在民用建筑采暖、工农业物料干燥、户外临时供暖等场景中，太阳能空气加热器是无需换热介质二次转换、直接将太阳辐射能转化为空气热能的低成本集热部件，相比传统水暖式太阳能集热装置，它不存在冻裂风险、管路腐蚀问题，后期维护成本极低，特别适合干旱少水、冬季气温偏低的区域使用。从结构设计逻辑来看，这款平板式集热装置采用薄型方板构型，核心吸热面采用整面涂黑处理，最大化吸收可见光与近红外波段的太阳辐射能量，外层覆盖高透光有机玻璃面板，在保证太阳辐射高透过率的同时，形成封闭的空气流道夹层，减少集热面与外界环境的对流换热损失，降低大风、沙尘天气对集热效率的负面影响。外围框架采用折边拼接结构，兼顾结构刚度与密封性能，框架边缘预留统一规格的安装孔位，

　　既可以单块独立安装在向阳墙面、屋面支架上，也可以多块横向、纵向拼接组成大面积集热阵列，适配不同供热量的使用需求。从安装边界来看，整板厚度控制在较薄区间，安装时与安装基面预留3-5cm的通风间隙即可，不需要额外预留大型管路的布设空间，单块装置的重量控制在单人可搬运安装的范围内，现场施工不需要大型吊装设备，适配农村自建房改造、野外临时营地搭建、农产品烘干房配套等多种施工条件受限的场景。在功能设计上，装置的空气流道采用下进上出的自然对流走向，也可根据使用需求在出风口位置配套低压风机实现强制对流送风，当太阳辐射照射到黑色吸热层时，吸热层快速升温并将热量传递给流道内的流动空气，加热后的空气可直接送入室内提升环境温度，也可送入干燥舱体为农产品、

　　中药材、工业物料提供干燥热源，整个换热过程没有中间介质，热响应速度快，太阳辐射充足的情况下，出风口空气温度可比环境温度高出20-35℃，完全满足低温采暖、低温干燥的工艺需求。设计过程中充分考虑户外长期使用的可靠性，有机玻璃面板选用抗紫外线老化材质，框架做密封处理，避免雨水、沙尘进入流道内部堵塞通风路径，吸热层与背板之间填充低热导率的保温层，减少集热热量向背面安装基面的无效散失，提升整体集热效率。在实际选型应用中，可根据目标空间的采暖热负荷、干燥所需的供风量，灵活选配单块或多块装置组合，单块装置的有效集热面积经过优化，既不会因为面积过大导致运输安装难度提升，也不会因为单块面积过小导致拼接密封工作量增加，框架的连接结构采用通用化设计，

　　不同批次的装置可以实现互换拼接，后期维护时如果单块面板出现破损，可单独拆卸更换，不需要整体拆解整个集热阵列。针对不同安装场景的倾角需求，装置背面预留了支架连接点位，可配套可调角度的安装支架，根据项目所在地的纬度调整集热面的倾斜角度，让集热面在冬季采暖季尽可能垂直于太阳入射方向，最大化提升单位面积的集热效率。在结构细节处理上，面板与框架的连接采用嵌入式密封结构，避免长期冷热循环导致的密封胶开裂问题，进出风口的接口采用通用圆形接口尺寸，可直接对接常规的通风软管，不需要额外制作转接头件，降低现场安装的配件成本与施工难度。
