汽车悬架用螺旋弹簧减震结构

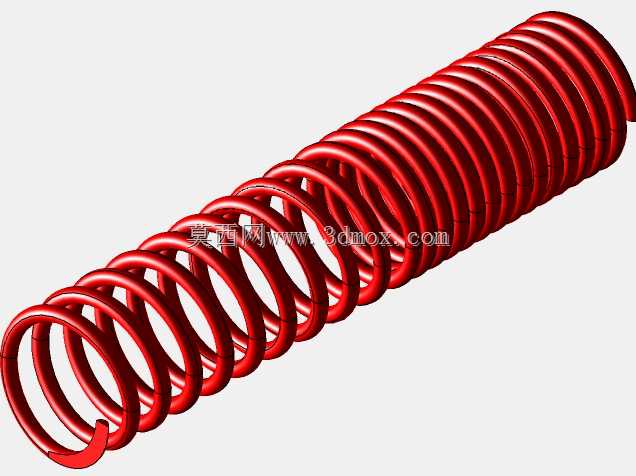

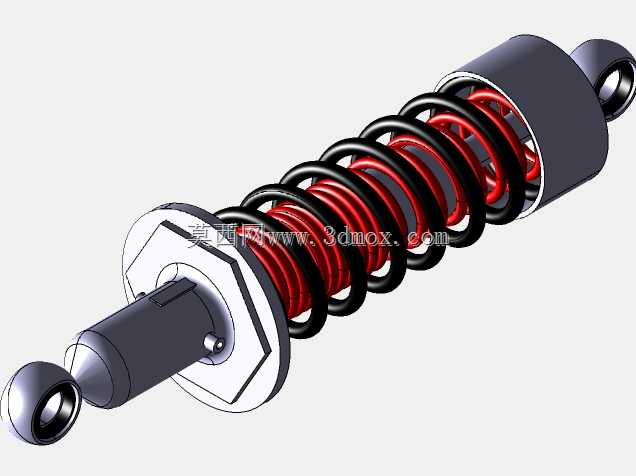

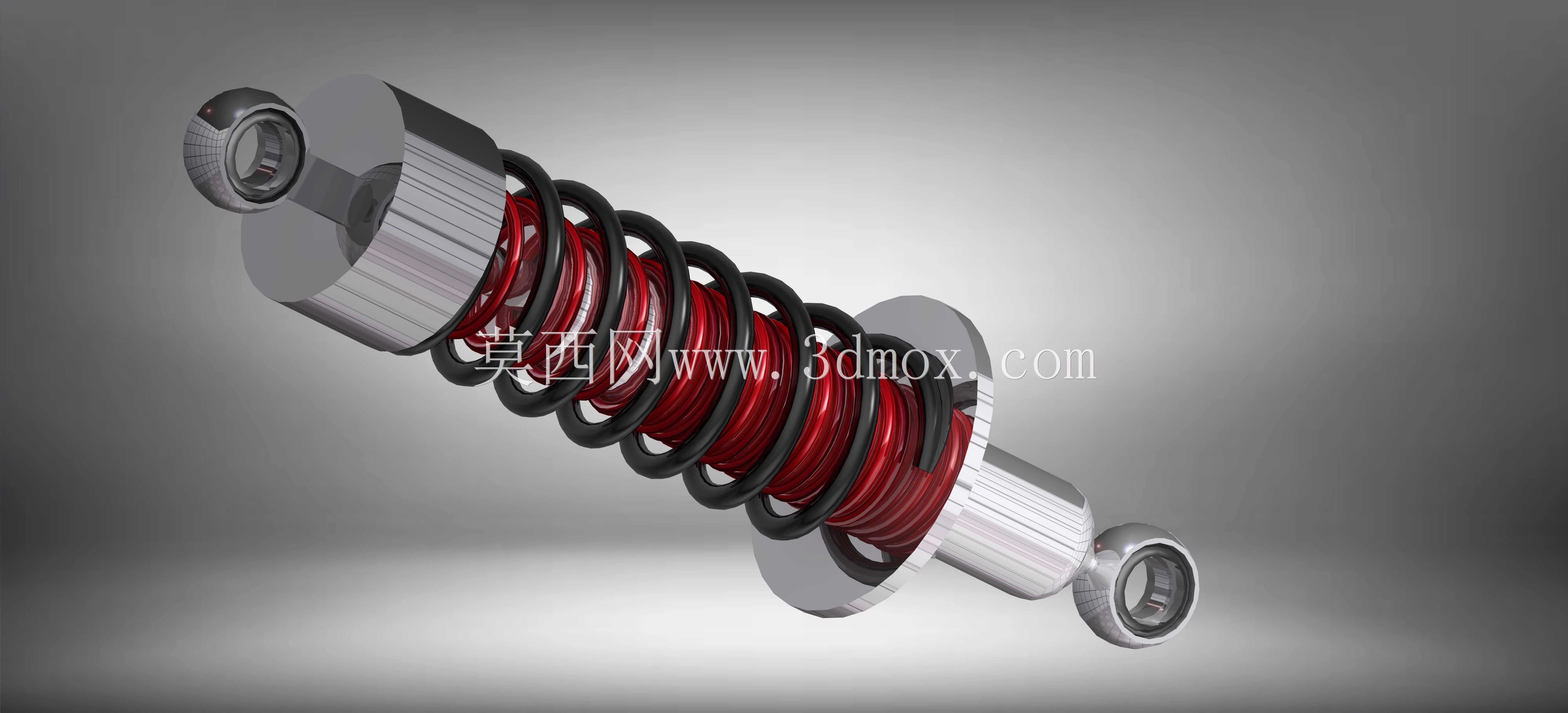

　　该减震结构主要应用于乘用车辆的悬架系统中，布置于车轮轮边与车架承载结构之间，承担路面冲击缓冲与行驶振动衰减的核心作用。日常车辆行驶经过颠簸路面、减速带或者非铺装路面时，车轮接收到的垂直方向冲击会先传递到减震器下端的吊耳结构，此时内置的螺旋弹簧会先通过自身弹性形变吸收大部分瞬时冲击能量，避免刚性冲击直接传递到车身造成驾乘人员的不适感，同时内部的阻尼构件会对弹簧的往复弹跳动作形成约束，避免弹簧出现无限制的反复伸缩，保证车轮始终能够贴合路面，提升行驶过程中的抓地稳定性。从设计思路来看，该结构采用了同轴布局的设计方案，阻尼缸体作为核心承载轴件，螺旋弹簧套设在阻尼缸的外侧，上下两端分别通过弹簧座进行定位，避免弹簧在压缩回弹过程中出现径向偏移。

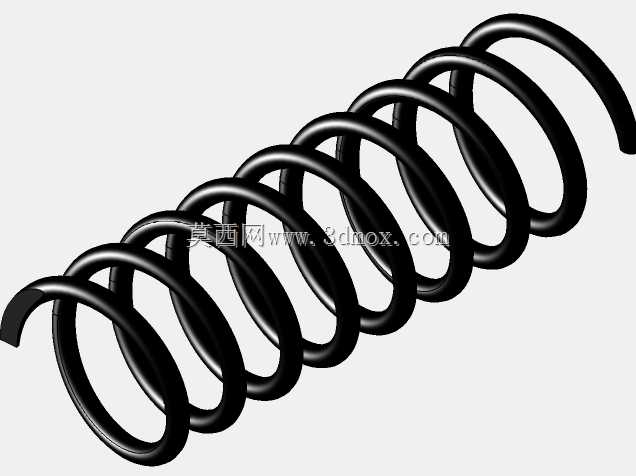

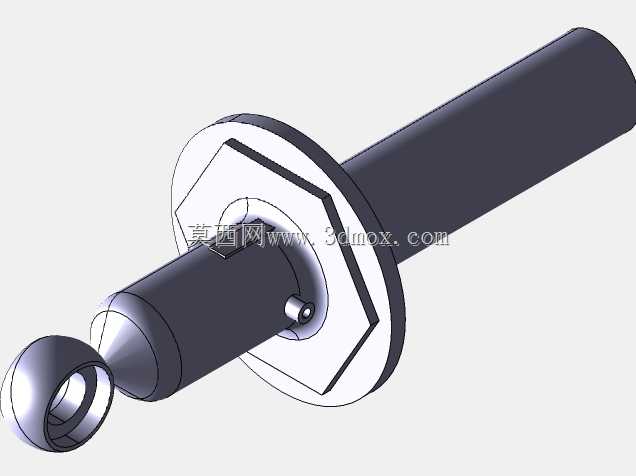

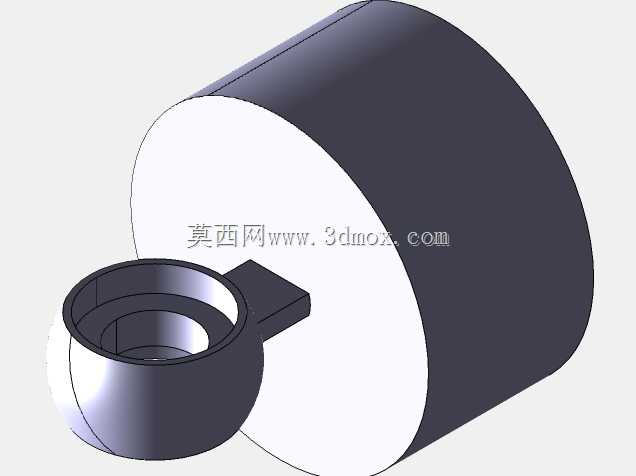

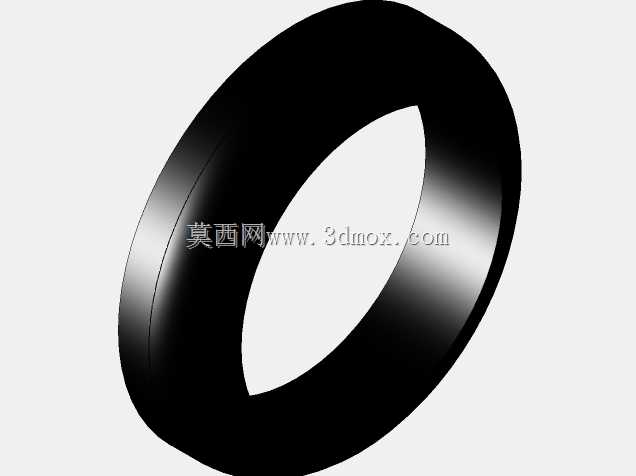

　　两端的连接吊耳采用了带橡胶衬套的铰接结构，既能够保证减震器在悬架跳动过程中可以随摆臂角度变化自由转动，也能通过橡胶衬套过滤掉一部分高频小幅振动，减少金属部件之间的硬接触磨损。在安装边界方面，该减震器上下吊耳的安装孔位同轴度公差控制在0.1mm以内，整体压缩行程预留了足够的冗余量，在车辆满载极限颠簸工况下，弹簧压缩到极致位置时阻尼缸也不会出现顶死的情况，同时最大拉伸长度也匹配悬架下摆臂的最大下探行程，避免车轮过度上跳或者下探时拉脱减震器连接结构。外形上弹簧采用了等螺距的圆柱螺旋设计，弹簧丝直径经过刚度匹配计算，能够适配对应吨位级别的车型承载需求，阻尼缸的外壁做了光滑的机加工处理，保证油封结构在往复运动过程中的密封可靠性，

　　减少液压油渗漏的概率。在实际选型匹配过程中，需要重点核对减震器的上下安装点距离、弹簧刚度、阻尼系数三个核心参数，确保和车型的悬架硬点参数完全匹配，避免出现安装后悬架高度异常、减震效果过硬或者过软的问题。建模过程中对弹簧的螺旋升角、两端并圈的磨平结构、吊耳衬套的压装间隙都做了还原，能够直接用于悬架系统的运动干涉校核、装配模拟等场景，也可以作为同类型减震产品改型设计的基础参考模型，在做整车总布置校核时，可以直接调用该模型检查减震器在极限跳动行程中与周边轮罩、摆臂、刹车管路等部件的间隙是否满足设计要求，避免实车装配后出现运动干涉问题。
