车辆悬架用螺旋弹簧减震器结构设计

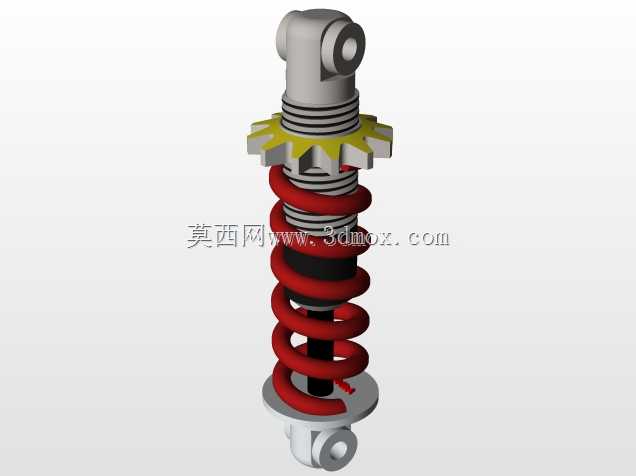

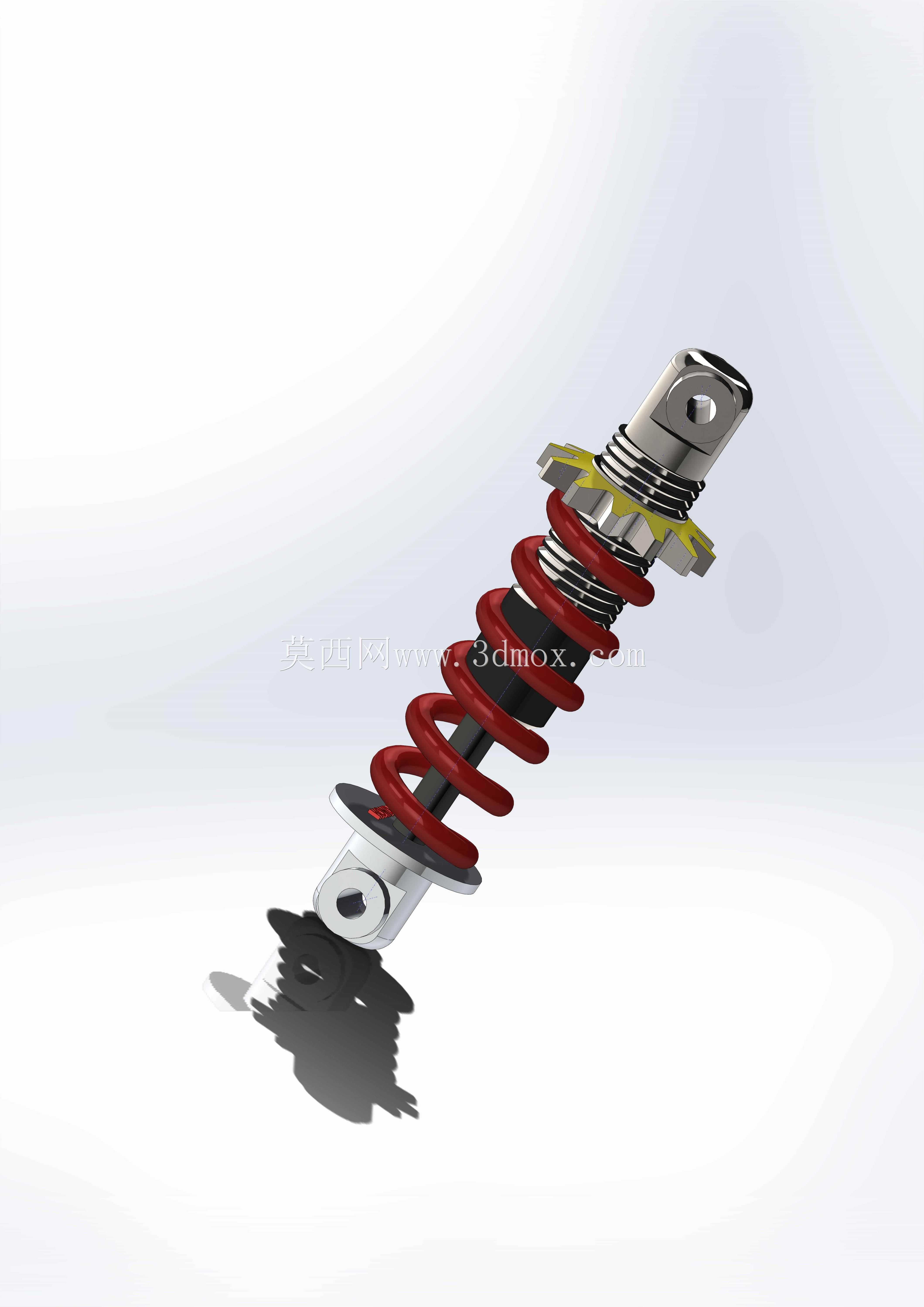

　　这款减震器采用螺旋弹簧与阻尼筒集成的同轴式布局，上下两端均设置铰接式安装吊耳，适配多数乘用车辆、非道路移动机械的悬架系统安装需求，可直接替换同安装尺寸的原厂减震部件，也可用于非标行走设备的悬挂系统改造。从实际工况适配来看，这类减震部件主要承担路面冲击缓冲、车身振动衰减的核心作用，当车轮经过颠簸路面产生垂向位移时，螺旋弹簧负责吸收冲击能量，将瞬间的刚性冲击转化为弹簧的弹性形变能，内置的阻尼结构则会约束弹簧的往复弹跳速度，避免车身出现持续余振，保证行驶过程中轮胎与地面的贴合度，提升操控稳定性与乘坐舒适性。设计阶段优先考虑了安装边界的通用性，上下吊耳的铰接孔中心距在空载状态下预留了足够的压缩与伸张行程，

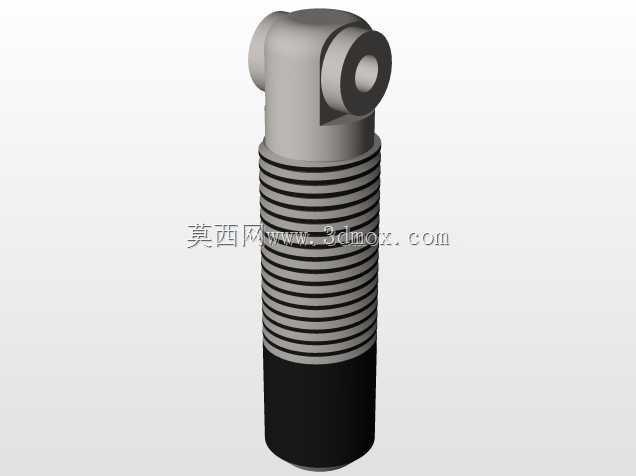

　　不会出现悬架运动到极限位置时减震器顶死或者拉脱的问题；弹簧的刚度匹配经过多轮调校，线径、螺距、有效圈数的参数组合既可以承载额定载荷下的车身重量，又能过滤掉路面传来的高频细碎振动，阻尼阀系的阻尼力特性按照常用行驶场景做了匹配，压缩行程阻尼力偏小以保证冲击缓冲效果，伸张行程阻尼力偏大以快速抑制弹簧回弹。从结构细节来看，弹簧表面做了防锈涂装处理，阻尼筒的活塞杆外露部分设置了防尘罩结构，避免行驶过程中泥沙、灰尘附着在活塞杆表面刮伤油封，延长密封件的使用寿命；上下安装吊耳内部预留了衬套安装位，可根据实际安装需求搭配橡胶衬套或者金属衬套，橡胶衬套可进一步过滤高频振动，金属衬套则适合重载、高冲击的工程设备使用场景。

　　建模过程中严格按照实际装配关系搭建各零件的配合关系，弹簧的螺旋升角、阻尼筒的壁厚、吊耳的焊接位置都完全参照实物测绘参数还原，可直接用于结构教学、装配干涉检查、悬架系统运动仿真等场景，也可作为同类型产品改型设计的基础参考模型，帮助设计人员快速完成安装位匹配、性能参数校核等前期工作，减少重复建模的工作量。
