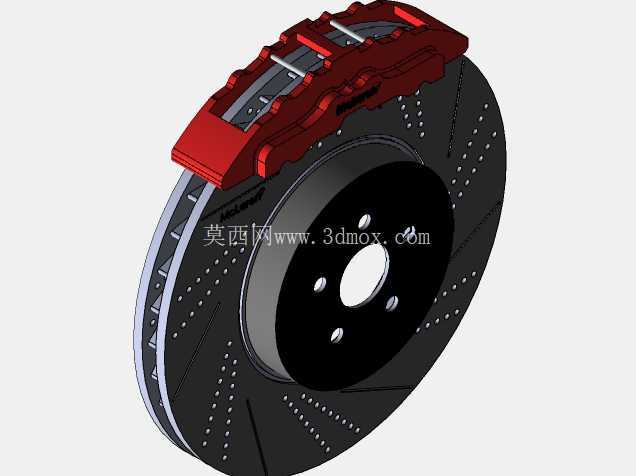

盘式制动器结构三维数模

　　盘式制动器是现代车辆、起重运输设备、风电主轴、矿山绞车以及工业传动系统中应用极为广泛的制动执行部件，其核心作用是在制动指令发出后，通过摩擦副将旋转轴系的动能转化为热能，从而实现减速、停车或静止保持。与鼓式制动相比，盘式结构具有散热路径短、热衰退小、制动响应快、涉水后恢复迅速、维护间隙便于补偿等特点，因此在高速、重载和频繁制动工况中更受工程设计人员重视。

　　从实际布置来看，制动盘通常随传动轴或车轮一同旋转，制动钳体跨装在制动盘两侧，摩擦片分别位于盘的两个端面。液压油缸、气液增压机构或机械楔紧机构推动内侧活塞，使两侧摩擦片同时夹紧制动盘，夹紧力在摩擦半径处形成制动力矩。制动力矩并不只取决于油缸压力，还与摩擦片有效面积、摩擦半径、摩擦系数、盘片接触均匀性以及热态下材料性能稳定性密切相关。建模时如果只关注外形而忽略这些力流关系，后续在整机校核中很容易出现安装干涉、制动能力不足或热变形误判。

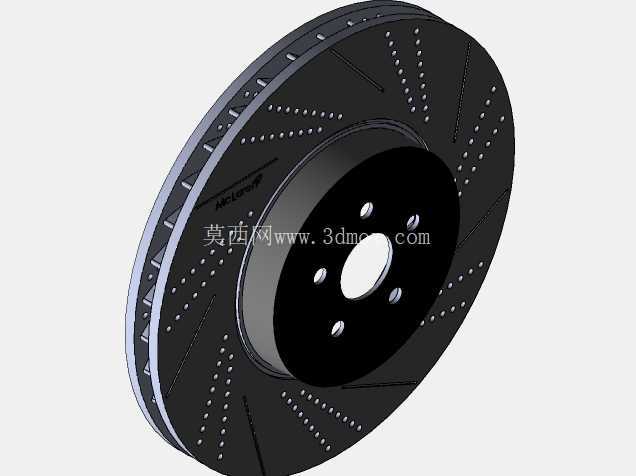

　　三维结构设计应先明确制动盘的安装边界。盘体中心孔、螺栓分布圆、轮毂配合面以及与轴端的轴向定位尺寸，是制动器能否装入设备的首要条件。制动盘外径决定摩擦半径，也直接影响相同夹紧力下可获得的制动力矩；盘厚则关系到热容量和两侧摩擦片的张开间隙。对于频繁制动的起重提升机构，盘厚不宜单纯按静态强度取小值，还应预留热膨胀和磨损补偿空间；对于高速车辆，盘体通风结构、散热筋方向和端面跳动控制更为关键，因为制动时局部高温会引起热斑、颤振和方向盘抖动。

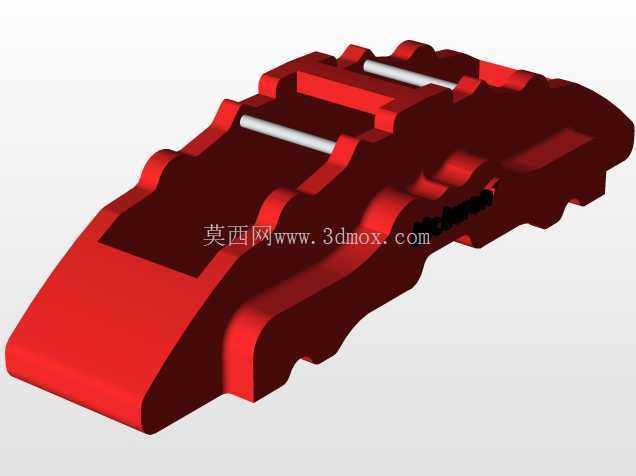

　　制动钳体的建模重点在于刚度与导向。浮动钳结构通常通过导向销使钳体相对支架滑动，制动时内侧活塞先推动内片贴盘，随后钳体沿导向销反向移动，带动外片压紧。导向销轴线必须与制动盘端面保持正确平行关系，销孔位置、防尘套空间、螺栓拆装角度都需要在数模中保留真实间隙。固定钳结构则多采用对置活塞，两侧压力更均衡，但钳体体积较大，对轮辋内部空间和桥壳附近布置提出更高要求。无论采用哪种形式，都不能把钳体当作孤立零件处理，而应结合转向节、车桥、支架、护罩和轮毂一起检查运动包络。

　　摩擦片外形看似简单，却是制动性能和装配可行性的集中体现。钢背承担推力传递，摩擦材料层承受磨损和热负荷，片上的凸耳、卡槽或减振片用于周向定位和噪声抑制。设计时要保证摩擦片在磨损极限内仍能顺畅回退，避免边缘与制动盘发生拖磨。片与盘之间的接触面积并非越满越好，适当的倒角、开槽和排屑结构可以改善热应力分布，减少制动啸叫。三维模型中应体现摩擦片最小厚度、钢背厚度、磨损指示器位置以及更换时的取出方向，否则维修人员在现场可能面临拆钳才能换片的问题。

　　液压部分需要关注油道、活塞、密封圈和放气口的空间关系。活塞端面与钢背接触区域应保证压力均匀传递，矩形密封圈在活塞回位和间隙补偿中起到关键作用，密封槽尺寸、倒角和表面粗糙度都会影响制动踏板感或制动响应。放气螺钉应布置在可操作位置，并避免在整车装配后被悬架杆件或轮辋遮挡。油管接头方位也要结合底盘管线走向确定，硬管弯曲半径、软管摆动余量和极限转向状态下的拉伸距离都应在装配模型中复核。

　　在工业传动场景中，盘式制动器还常承担安全制动职能。例如提升机构在断电时需要弹簧力快速抱合，液压释放或气动释放；皮带输送机在长距离下坡段需要稳定减速；风电主轴在维护锁定时需要提供可靠静止力矩。此类应用对制动响应时间、弹簧推力、摩擦片磨损补偿和手动释放机构要求更高。模型中应体现释放螺栓、指示销、防护罩和扭矩支撑点，因为这些结构直接决定检修方式和安全冗余。

　　安装边界方面，制动器支架通常承受全部制动力反作用矩，支架与桥体或机座的连接螺栓必须按剪切和拉伸复合载荷校核。钳体中心线相对制动盘的同轴度、摩擦面与轴线的垂直度、盘端面跳动以及两侧片的平行度，都会影响制动平顺性。若数模只给出理想装配位置，而没有表达调整垫片、偏心销或浮动间隙，现场装配时就难以解释拖滞、偏磨和异响。热边界同样不能忽视，制动盘在连续制动后会轴向膨胀，钳体与盘之间、片与盘之间以及护罩与盘之间都应保留热态间隙。

　　建模过程中，可按制动盘、钳体、活塞、摩擦片、导向销、支架、密封件和紧固件分层建立装配关系，将夹紧方向、滑动方向和旋转方向通过约束清晰表达。对工程图纸而言，还应标注摩擦半径、盘厚、片厚、活塞直径、安装孔位、螺栓规格、排气位置和磨损极限。这样形成的三维数模不仅用于外观展示，更能支持制动力矩估算、热容量校核、装配干涉检查、维修工具空间确认以及整机选型匹配，使结构设计人员在方案阶段就能发现制动系统与周边部件之间的真实约束。
