汽车悬架用螺旋弹簧一体式减震构件

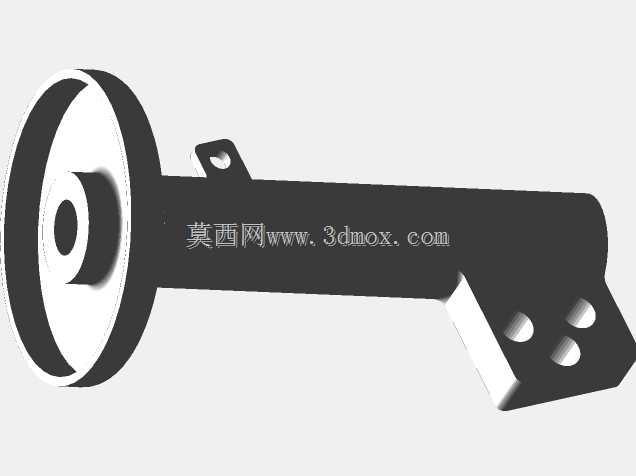

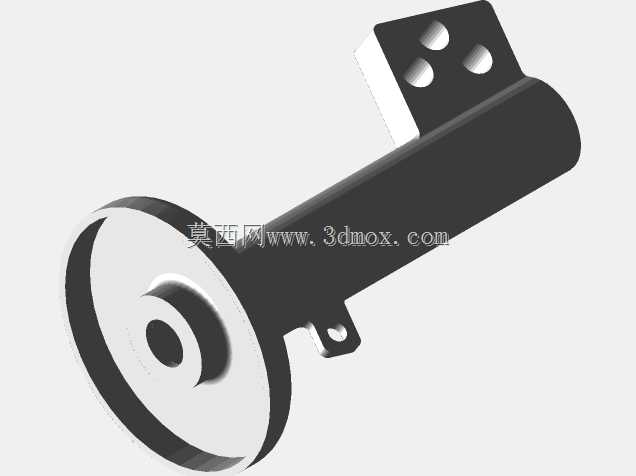

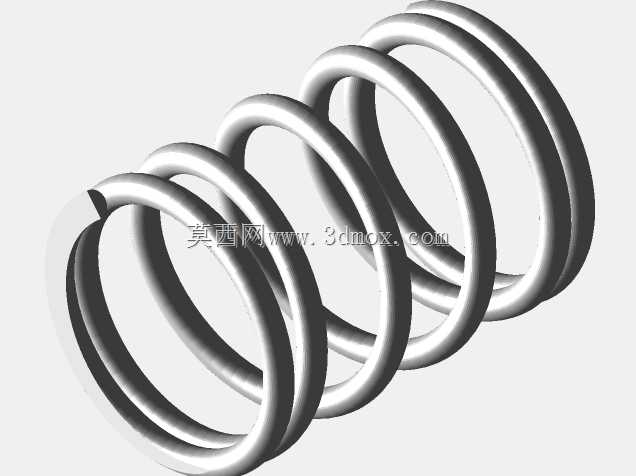

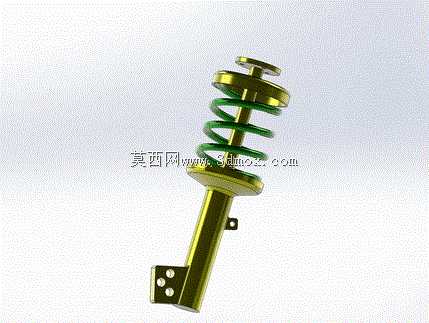

　　这款减震构件主要应用于乘用车辆的悬架系统中，布置在车轮轮边与车身承载结构之间，承担着滤除路面颠簸冲击、约束车轮跳动轨迹的核心作用，是车辆底盘行驶系统中直接影响驾乘质感与操控稳定性的关键部件。从结构设计来看，该构件采用减震阻尼筒与螺旋弹簧同轴集成的布局，阻尼筒作为核心承载基体，上部设置弹簧限位托盘与顶端安装座，下部延伸出带安装孔的连接支耳，螺旋弹簧套置在阻尼筒外侧，上下端分别抵靠在托盘与下端限位结构上，这种集成式设计能够大幅缩减悬架系统的占用空间，减少分散部件的装配公差累积。在实际装车场景中，顶端安装座通过橡胶缓冲衬套与车身轮拱处的安装位连接，下端支耳通过螺栓与转向节或者下摆臂结构固定，当车辆驶过颠簸路面时，

　　车轮的上下跳动会带动阻尼筒的活塞杆做往复伸缩运动，阻尼筒内部的液压油通过阀系节流产生阻尼力，将路面传递的冲击动能转化为热能耗散，而外侧的螺旋弹簧则负责承载车身垂向载荷，同时在阻尼筒压缩后提供回弹力，保证车轮始终贴合路面。设计过程中需要严格匹配弹簧的刚度曲线与阻尼阀系的阻尼特性，弹簧的中径、有效圈数、钢丝直径都要对应目标车型的轴荷范围，避免出现弹簧过硬导致滤震效果差、或者弹簧过软导致悬架打底的问题；阻尼筒的行程设置需要预留足够的缓冲余量，压缩行程末端设置橡胶缓冲块，拉伸行程末端设置限位结构，防止极端工况下部件出现机械损伤。安装边界方面，顶端安装座的螺栓孔分布圆直径、下端支耳的安装孔间距与孔径都需要和对应车型的底盘安装点完全匹配，

　　构件整体的最大外径要避开轮辋、刹车管路、转向拉杆等周边部件，预留足够的跳动间隙，避免车轮转向或者大幅跳动时出现运动干涉。这类集成式减震支柱相比分离式的弹簧与减震器布置，装配工序更简单，整体刚度一致性更好，目前在前置前驱车型的前悬架中应用十分广泛，建模过程中需要重点还原弹簧的螺旋升角、阻尼筒的变径结构、下端支耳的安装孔位特征，保证装配尺寸链的准确性，为后续的底盘运动学仿真、装配干涉检查提供精准的数模基础。
