轮毂电机配套螺旋弹簧减震结构设计

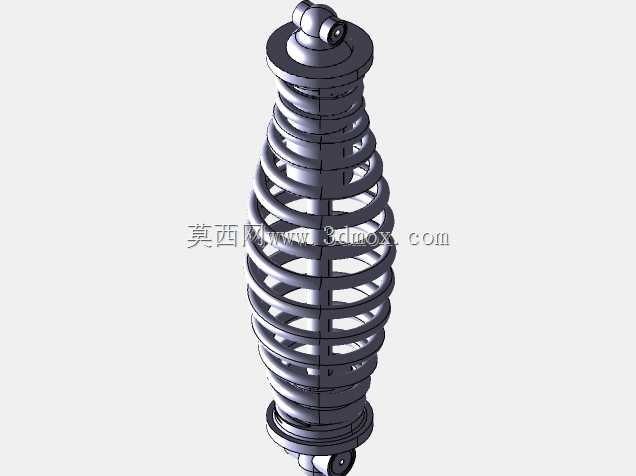

　　在轮毂电机驱动的行走机构设计中，减震部件的结构合理性直接决定了行驶过程中的滤震表现与动力输出稳定性，这款减震结构采用同轴螺旋弹簧包裹阻尼芯体的布局，能够在有限的径向安装空间内实现足够的缓冲行程，适配轮毂电机周边紧凑的装配边界。从实际应用场景来看，这类减震结构多用于低速电动行走设备、小型非道路代步机械的轮端悬架系统，安装时上下端分别通过铰接吊耳与轮架、车架主体连接，铰接位预留的转动余量可以抵消轮端跳动时产生的角度偏移，避免弹簧受侧向力出现偏磨甚至卡滞的问题。设计过程中优先考虑了载荷传递路径的合理性，螺旋弹簧的圈径从上到下采用渐变式设计，上端圈径更小，能够适配轮端较小的安装固定座尺寸，下端圈径逐步放大，提升支撑稳定性，

　　弹簧的节距也做了差异化处理，空载状态下弹簧刚度偏软，能够过滤路面传来的小幅高频振动，当载荷增大、弹簧压缩量达到阈值后，节距较小的簧圈逐步贴合，整体刚度随之提升，避免重载状态下出现减震触底的情况。阻尼芯体布置在弹簧中心轴线位置，外部做了多层防尘结构设计，能够阻挡行驶过程中溅起的泥沙、灰尘进入阻尼腔体，延长部件的实际使用寿命，上下连接端的球头结构可以自适应不同的安装角度，降低对安装面加工精度的要求，减少装配过程中的对位调整工作量。从安装边界来看，这款减震结构的整体径向尺寸控制在适配常规10-14寸轮毂电机的配套范围内，最大压缩行程满足非铺装路面行驶的跳动量需求，弹簧的表面做了氧化防护处理，能够应对日常使用中的潮湿、多尘环境，

　　阻尼力的匹配经过多轮调校，既不会因为阻尼过硬导致滤震效果差，也不会因为阻尼过软出现往复余震，影响行驶的操控稳定性。在结构细节上，弹簧两端的支撑圈做了磨平处理，保证安装后弹簧端面与固定座完全贴合，避免受力不均导致的弹簧歪斜，中心阻尼杆的表面做了硬化处理，降低往复运动过程中的磨损量，整体结构没有多余的冗余设计，所有部件都围绕缓冲减震的核心功能布置，既控制了整体重量，也保证了结构强度，能够满足轮端部件轻量化的设计要求，在实际选型过程中，可以根据具体的载荷需求调整弹簧的丝径与圈数，匹配不同整备质量的设备使用。
