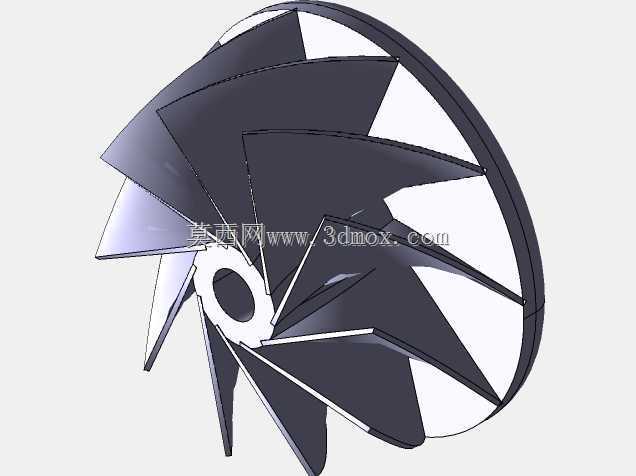

后弯式离心通风机叶轮叶片结构

　　在工业通风、流体输送类设备的核心做功部件设计中，叶轮叶片的型线直接决定整机的气动效率、运行噪声与工况适配范围，本次呈现的叶片结构采用后弯式圆弧叶型设计，适配中低压离心通风机的常规使用场景，这类叶轮广泛应用在厂房通风换气、工业除尘系统风源、暖通空调送风单元、小型物料气力输送等工况中，作为直接与气流接触做功的零件，其结构合理性直接影响设备全生命周期的运行稳定性。

　　从实际安装边界来看，该叶轮中心采用带键槽的轮毂安装孔设计，可直接与标准Y系列三相异步电机的输出轴配合，孔位周边设计有均匀分布的定位卡槽，可与轮毂端的凸台实现周向锁止，避免高速旋转时叶片与轮毂发生相对滑移，安装孔的轴向定位台阶高度适配常规薄型轮毂的装配尺寸，不需要额外加装轴套即可完成轴向定位，整体叶轮的径向尺寸控制在常规4A离心风机的叶轮尺寸区间内，可直接替换同机号的常规冲压叶轮，不需要对风机蜗壳、进风口尺寸做任何修改，适配性较强。

　　设计过程中优先考虑了气动性能与结构强度的平衡，叶片采用等厚圆弧板型结构，相比复杂的机翼型叶片，加工难度更低，同时在含尘气流工况下不易积灰，不会因为叶片表面积灰导致动平衡失效，适合输送含少量粉尘的空气介质。叶片的进口安装角经过反复校核，匹配常规离心风机的进口气流角，可有效降低气流进入叶道时的冲击损失，叶片出口角控制在后弯叶片的合理区间内，相比前弯叶片，其运行的功率曲线更平缓，不会因为管网阻力变化导致电机过载，适配工况波动较大的通风场景。

　　叶片与轮盖、轮盘的连接边采用折边设计，可增加焊接接触面积，焊接时不需要额外开坡口即可保证连接强度，减少焊接变形量，每片叶片的周向分布角度经过均匀化处理，相邻叶片间的流道宽度沿气流方向均匀扩大，可避免流道内出现气流分离区，降低涡流噪声的产生。叶片前缘做了小圆角钝化处理，可减少气流前缘绕流时的边界层分离，降低叶道内的二次流损失，叶片尾缘采用直边切割，加工时可直接采用等离子切割或激光切割一次成型，不需要二次修型即可满足气动要求。

　　从结构强度角度考量，叶片的厚度选取适配最高2900rpm的转速工况，在该转速下叶片的最大等效应力远低于普通Q235钢材的许用应力，不需要额外做加强筋结构即可满足强度要求，同时叶片的固有频率经过核算，避开了电机旋转频率与叶片通过频率，不会在运行转速区间内发生共振。叶轮整体做动平衡校正时，叶片的对称分布结构可减少去重或配重的工作量，降低动平衡校正的工艺难度。

　　在实际应用场景中，这类板型后弯叶轮相比传统的前弯叶轮，全压效率可提升10%左右，运行A声级噪声可降低3-5dB，适合对能耗与噪声有一定要求的民用及工业通风场景，同时其结构简单，制造成本较低，适合批量生产，替换老旧设备的损坏叶轮时，不需要改动原有安装结构，维护成本较低。设计时还考虑了磨损余量，叶片易磨损的前缘部位厚度略大于叶身部位，在输送含尘气流时可延长叶轮的使用寿命，减少更换频次。
