铰接式双耳环液压缸结构设计

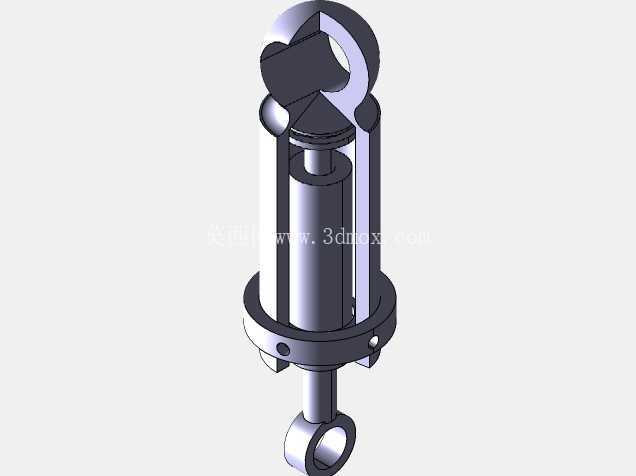

　　这款铰接式双耳环液压缸，是液压传动系统里负责把液压能转化为直线往复机械能的核心执行部件，日常在工程机械、冶金设备、船舶甲板机械、工程车辆的作业机构里随处可见，比如挖掘机的斗杆驱动、装载机的举升动作、垃圾压缩设备的推压机构，都会用到同结构的油缸来提供大推力的直线动作。从结构设计逻辑来看，两端的铰接耳环是核心安装接口，缸筒端的上耳环和活塞杆端的下耳环都采用了通孔铰接形式，这种设计的核心考量是适配安装基座存在小幅角度摆动的工况，避免油缸在动作过程中因为安装面的同轴度误差、负载带来的机构形变产生径向别劲，大幅降低活塞杆密封件的偏磨风险，延长油缸整体的使用寿命。缸体部分采用了缸筒与下端盖一体化的法兰连接结构，法兰盘上均匀布置的紧固螺栓负责承受油缸工作时的轴向负载，相比螺纹连接的端盖结构，这种法兰连接的形式能承受更高的工作压力，在高压重载工况下的连接可靠性更强，也方便后期拆解更换密封件、检修活塞组件。活塞杆表面做了硬化处理，外露部分的粗糙度控制在适合密封件贴合的区间，既可以减少往复运动时的密封磨损，也能抵御户外工况下的粉尘、水汽侵蚀，避免活塞杆锈蚀导致的密封漏油问题。

　　从安装边界来看，两端耳环的铰接孔中心距是选型时的核心安装尺寸，这个尺寸直接决定了油缸的安装距是否匹配设备的铰接座间距，而活塞杆的伸出行程则决定了驱动机构的动作幅度，设计建模时已经把铰接孔的配合公差、活塞杆与缸筒的同轴度、活塞与缸筒内壁的配合间隙都做了合理预留，完全符合液压元件的常规设计规范。在功能特性上，这款双作用油缸可以通过压力油的换向实现伸出、缩回两个方向的主动驱动，相比单作用弹簧复位的油缸，它的缩回动作同样可以提供稳定的拉力，适合需要双向施力的作业场景，比如工程机械的工作装置收放、工业设备的夹紧与松开动作。缸筒外部的几根纵向拉杆？

　　不对，仔细看结构，缸筒外侧的支撑结构其实是为了增强上铰接耳与缸筒连接强度的加强筋结构，因为上耳环在油缸承受大推力负载时，连接位置会产生很大的弯矩，加强筋的存在可以避免耳环根部因为应力集中出现断裂，这也是重载油缸设计时很容易被忽略的细节——很多新手建模时只做了耳环和缸筒的简单焊接连接，没有考虑应力集中的问题，实际承压时很容易在焊缝位置开裂。另外，油缸的进出油口布置在缸筒的合适位置，建模时预留了标准管螺纹的接口尺寸，方便后期对接液压管路，不会和周边的安装结构产生干涉。

　　在实际选型应用时，除了安装距和行程，还要结合系统工作压力核算缸筒内径、活塞杆直径是否满足推力和拉力的负载要求，这款模型的结构比例完全按照常规中高压油缸的参数比例搭建，不管是用来做设备的方案布局演示，还是拆解学习油缸的内部结构组成，都有很强的参考价值。很多刚接触液压设计的工程师容易在铰接油缸的安装校核上出问题，比如忽略铰接点的摆动角度范围，导致油缸伸出行程过大时耳环的转动角度超过密封件允许的偏载范围，这款模型的耳环转动间隙做了合理预留，只要按照常规的铰接座设计规范搭配销轴，就可以满足±15度以内的摆动需求，覆盖绝大多数工程设备的安装工况。还有一个细节是活塞杆端的耳环和活塞杆采用了一体式连接结构，相比螺纹连接的耳环，这种一体式结构的抗冲击能力更强，在负载存在冲击振动的工况下，不会出现螺纹松动、耳环脱落的问题，适合矿山、工程机械这类振动较大的应用场景。
