轮毂电机配套螺旋弹簧减震器总成结构

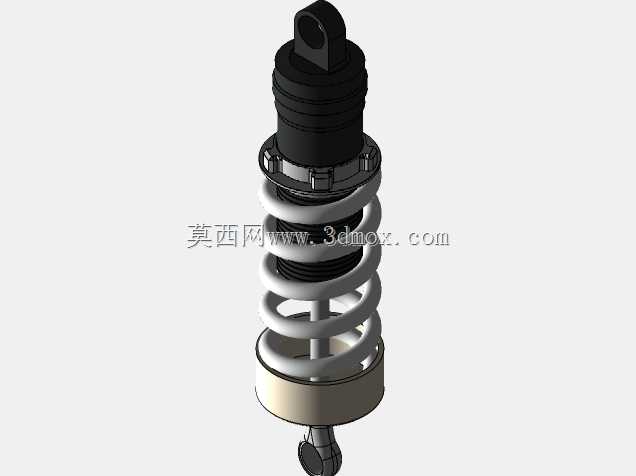

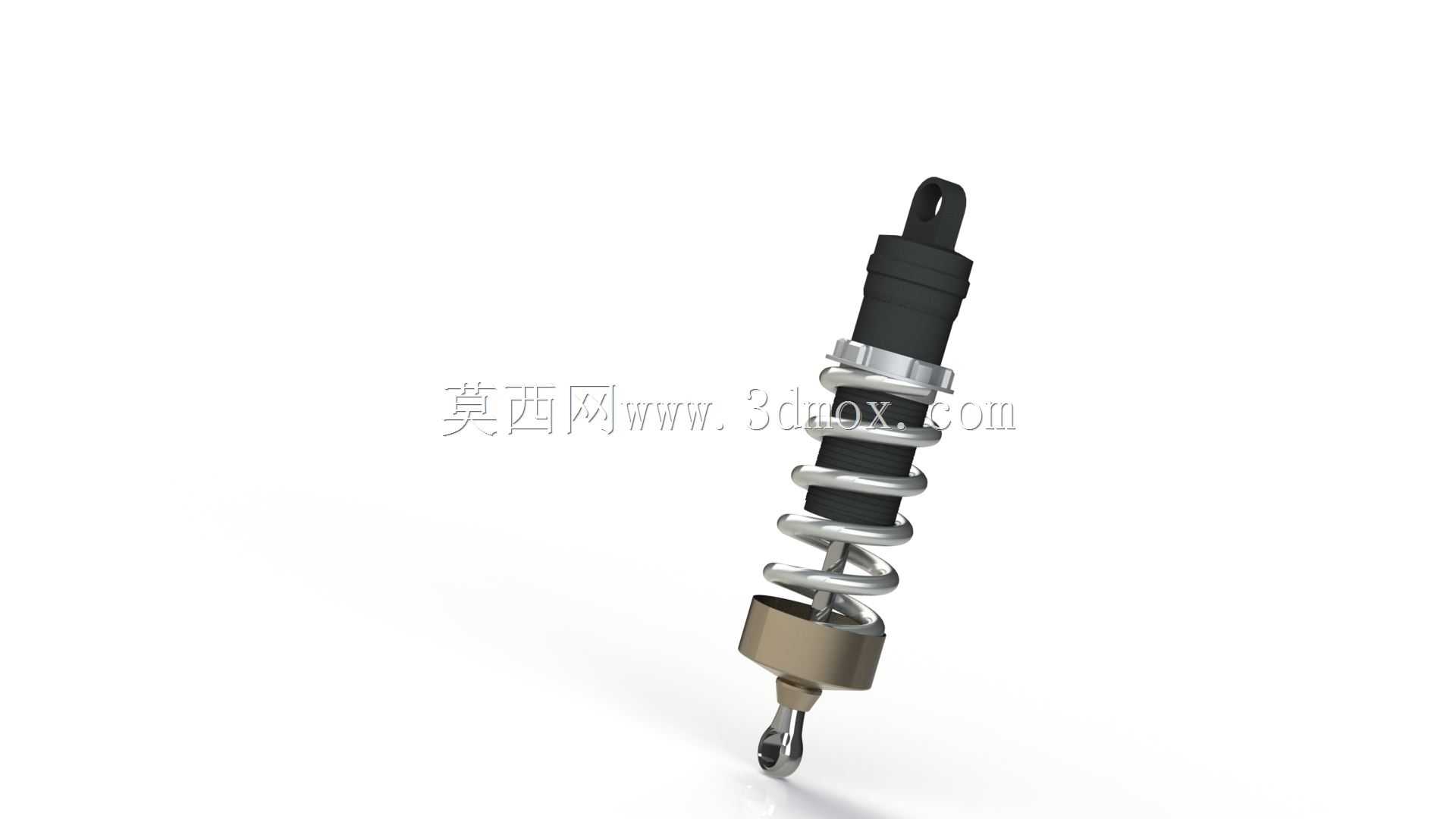

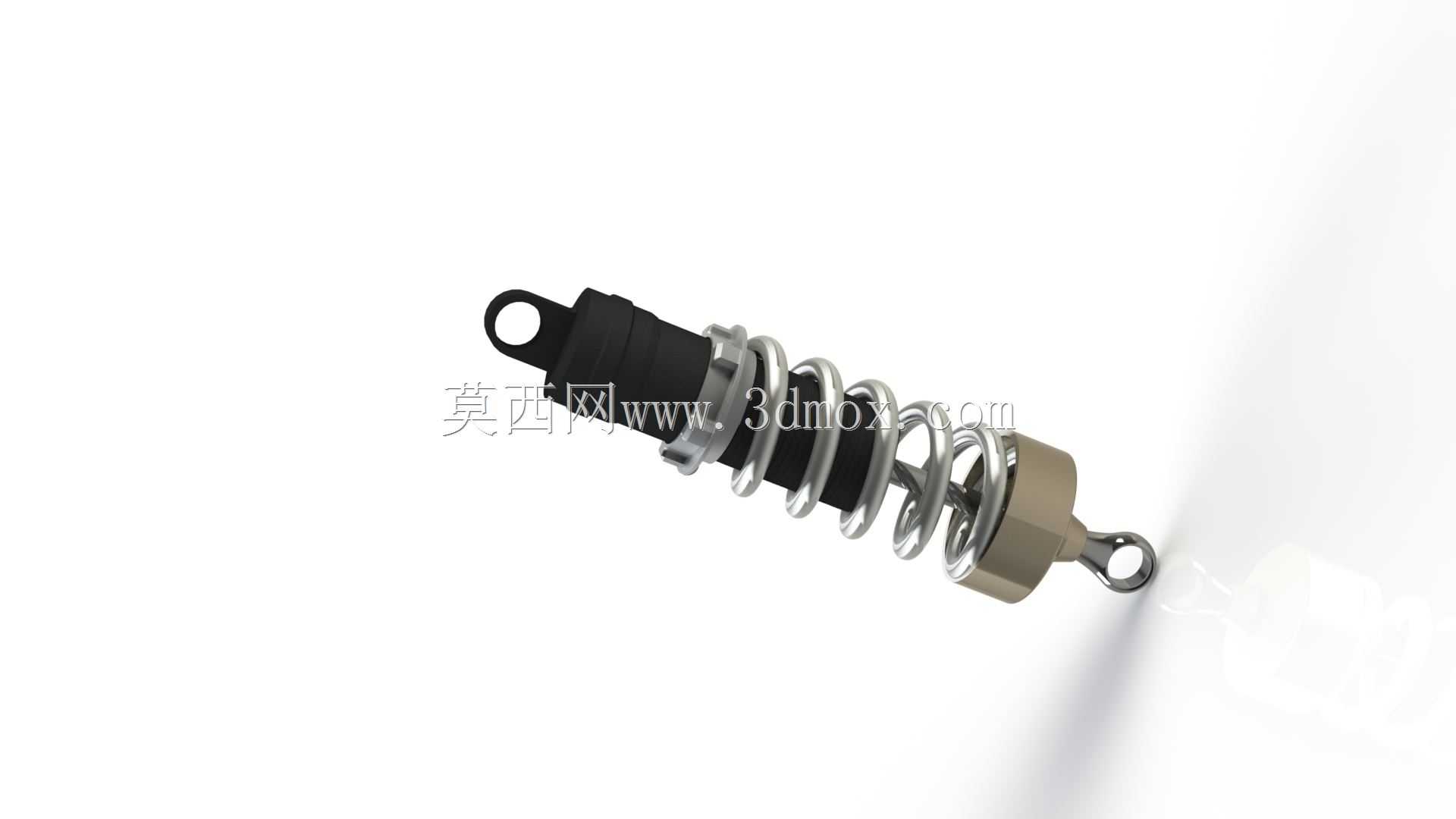

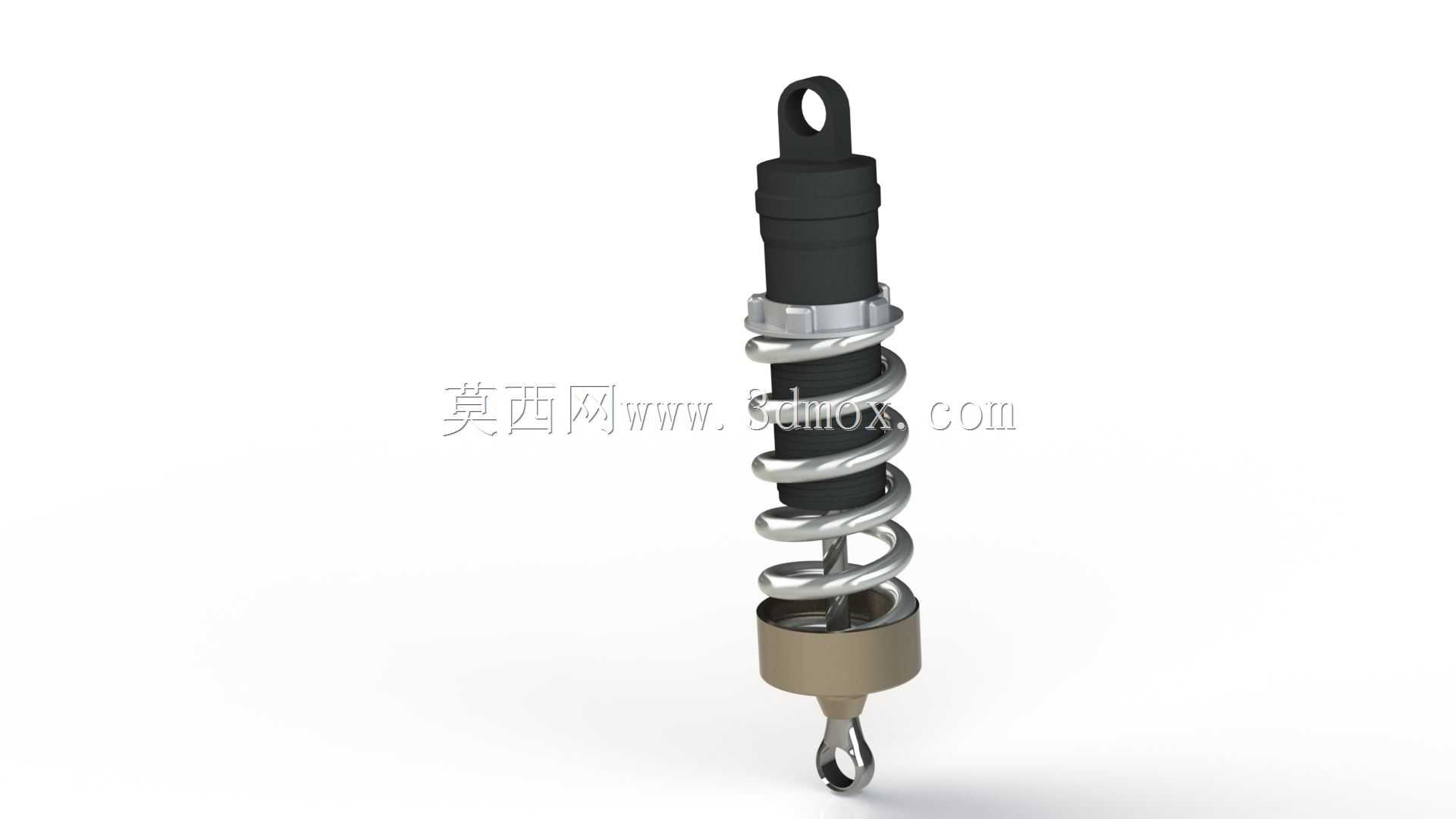

　　这款减震部件主要适配轮毂电机驱动的轮边悬架系统，在低速电动车辆、非道路小型作业装备的行走机构中应用广泛，核心作用是过滤路面传递的颠簸冲击，避免轮边驱动电机受高频振动影响出现接线松动、磁隙偏移等故障，同时保障轮端接地附着力，提升行驶过程的操控稳定性。从结构设计逻辑来看，整体采用上下吊耳的铰接安装形式，上端吊耳为带通孔的橡胶衬套配合结构，可适配不同角度的安装摆角，下端吊耳直接对接轮边转向节或轮毂电机的安装支座，安装时需保证上下铰接点的同轴度误差控制在0.2mm以内，避免工作过程中出现侧向附加弯矩导致活塞杆偏磨。核心承载的螺旋弹簧采用变节距设计，弹簧刚度匹配轮毂电机的额定承载重量，预紧力可通过上端的锯齿形调整盘进行无级调节，

　　调整盘与油缸外壁的梯形螺纹配合，锁止后可避免车辆行驶过程中出现预紧力偏移，弹簧表面做了电泳防锈处理，可适应户外多尘、多雨的作业环境。中间的阻尼油缸为单筒式结构，内部填充阻尼油，活塞杆表面做了硬铬镀层处理，粗糙度控制在Ra0.8以下，配合双唇口油封结构，可在-20℃到80℃的工作温度区间内保证密封性能，避免漏油失效。油缸上端的防尘罩采用耐油橡胶材质，可阻挡泥沙、灰尘进入活塞杆与油封的配合间隙，延长密封件的使用寿命。设计过程中充分考虑了轮边安装的空间边界，整体外径控制在合理范围内，不会与轮毂电机的线束、制动管路产生运动干涉，工作行程匹配悬架的跳动量，在极限压缩状态下弹簧不会并圈，极限拉伸状态下活塞杆不会从油缸中脱出，

　　上下铰接点的中心距在设计初始状态下预留了足够的调整余量，可适配不同载荷等级的车型改装或配套需求。在实际选型匹配时，可根据轮端承载重量调整弹簧的线径与节距参数，阻尼阀组的开孔大小也可根据使用场景的平顺性需求做针对性调整，比如铺装路面使用可适当降低阻尼力提升舒适性，非道路颠簸场景使用可提升阻尼力增强冲击吸收能力，避免悬架出现多余的余振。
