汽车悬架用螺旋弹簧式减震构件结构

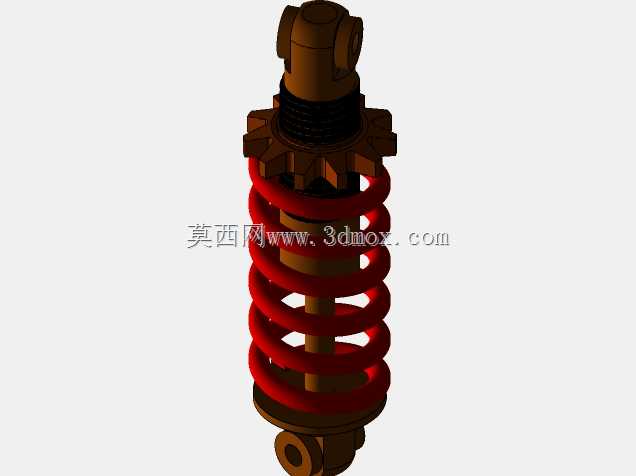

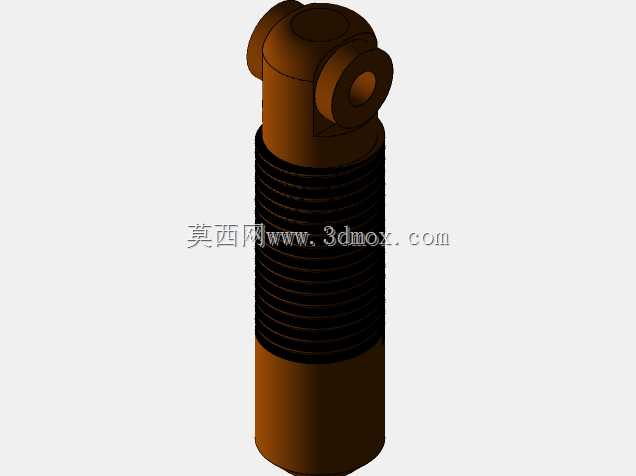

　　这款减震构件主要面向乘用车辆底盘悬架系统开发，核心作用是过滤路面颠簸传递到车身的振动能量，配合螺旋弹簧完成往复运动的阻尼约束，避免弹簧压缩回弹过程中出现多余的余振，保证车轮与地面的贴合度，同时提升驾乘过程的平顺性。从结构设计逻辑来看，整体采用同轴集成式布局，将阻尼油缸布置在构件中心轴线位置，外部嵌套等节距圆柱螺旋弹簧，上下两端分别设置铰接安装座，上端铰接位适配车身悬架塔顶的安装点位，下端铰接位对应转向节或下摆臂的连接接口，安装边界预留了足够的摆动余量，可适配悬架跳动过程中的多角度摆幅，不会出现运动干涉问题。设计阶段首先明确了阻尼油缸的行程参数，结合常见紧凑型乘用车的悬架跳动总行程，预留了15%的冗余压缩量，

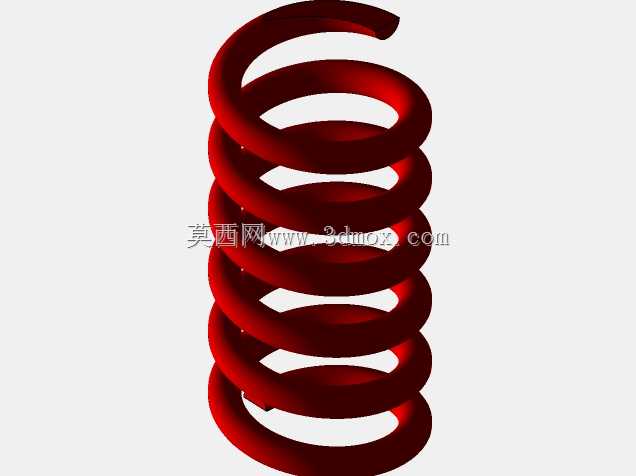

　　避免极限冲击工况下出现油缸触底的问题；外部弹簧的线径、中径参数经过匹配计算，弹簧刚度与阻尼阀系的阻尼系数做了对应调校，保证压缩与回弹行程的阻尼力差值处于合理区间，既可以快速吸收路面传来的冲击，也能控制弹簧回弹的速度，不会让车身出现多余的抛跳感。构件上部设置了弹簧限位座与防尘罩结构，限位座可以在弹簧压缩到极限位置时提供硬限位，避免弹簧并圈产生金属撞击异响，防尘罩则可以阻挡行车过程中溅起的泥水、沙尘附着在油缸活塞杆表面，防止活塞杆表面的密封件被杂质划伤，延长阻尼单元的密封寿命。上下铰接位均采用橡胶衬套嵌装的结构，衬套的径向刚度经过调校，既可以传递纵向、侧向的载荷，也能过滤一部分高频细碎振动，减少振动直接传递到车身引发的结构共振。

　　实际装车场景中，这类减震构件可适配麦弗逊式前悬架、拖曳臂式后悬架等多种常见悬架结构，安装时只需要对准上下安装位的螺栓孔位，按规定扭矩锁紧铰接螺栓即可完成装配，日常使用过程中不需要额外的维护保养，密封结构可保证阻尼油长期处于封闭腔体内不会出现渗漏。建模过程中对弹簧的螺旋升角、油缸的壁厚、安装座的加强筋结构都做了1:1的还原，每一处倒角、配合间隙都参照实际量产部件的尺寸公差设定，可直接用于底盘悬架的结构匹配验证、运动干涉校核，也可作为教学演示中悬架系统结构组成的展示模型，帮助设计人员理解减震单元与弹簧、悬架摆臂之间的配合关系。
