轮毂电机配套螺旋弹簧减震构件

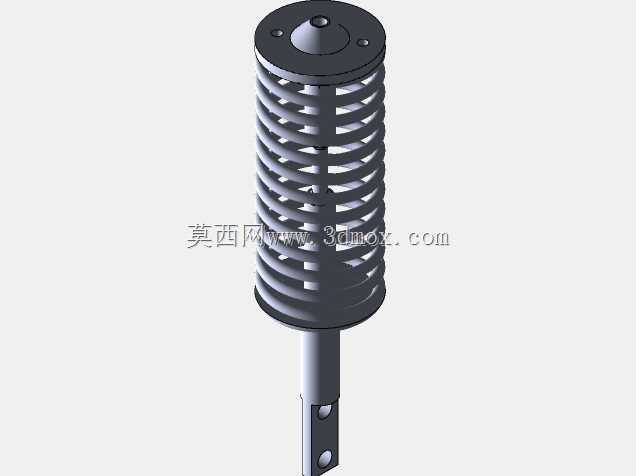

　　这款减震构件主要适配轮毂电机集成的行走单元，常见于电动两轮车、小型低速代步车以及分布式驱动的特种作业小车底盘结构中，核心作用是过滤行驶过程中路面传递的颠簸冲击，避免刚性冲击直接作用在轮毂电机定子与转子的配合结构上，降低电机内部轴承、磁钢的受载冲击频次，延长轮毂电机的整体使用寿命。从结构设计来看，构件采用外置螺旋弹簧配合中心导向杆的布局，弹簧外圈设置等间距排布的格栅式防护套，既可以阻挡行驶中飞溅的泥沙、碎石卡入弹簧螺旋间隙，避免弹簧伸缩过程中出现卡滞、偏磨问题，又不会完全封闭弹簧周边空间，保证弹簧往复运动时的空气流通，减少伸缩过程中的风阻与异响。中心导向杆采用变径设计，上端与弹簧上座的定位凸台配合，下端预留横向销孔，

　　可通过圆柱销与轮毂电机侧的安装支座铰接，安装时不需要额外加工复杂的配合面，仅需保证上下安装点的同轴度误差控制在0.2mm以内，即可避免弹簧伸缩过程中出现侧向偏载。弹簧上座设置三个均布的沉头安装孔，可通过螺栓与车架侧的安装支架刚性连接，安装孔的位置度公差按照GB/T 1800.2的IT8级精度控制，适配市面上多数同规格轮毂电机的安装孔位尺寸。设计过程中，弹簧的线径、有效圈数经过匹配调校，静态预压行程设置为总行程的15%，可覆盖日常铺装路面行驶的常规冲击行程，遇到较大坑洼路面时，弹簧压缩至极限位置前，防护套下端的限位凸台会先与下支座接触，避免弹簧并圈产生刚性冲击。导向杆表面做了硬化处理，表面粗糙度控制在Ra1.6以下，

　　与弹簧下支座的导向套配合间隙控制在0.05-0.1mm之间，既保证往复运动的顺畅性，又不会因间隙过大出现横向晃动。整个构件的安装边界紧凑，径向最大尺寸不超过轮毂电机的外圈直径，不会额外增加轮边的突出量，适配轮辋内部的狭小安装空间，不需要对原有轮辋、车架结构做额外改造即可直接替换同规格的传统减震构件。日常使用中，该构件不需要额外的润滑维护，防护套的格栅间隙可自行排出进入的少量泥沙，维护成本远低于传统的套筒式液压减震结构，尤其适合低速短途出行设备的轮边减震场景。
