轮毂电机配套螺旋弹簧减震结构

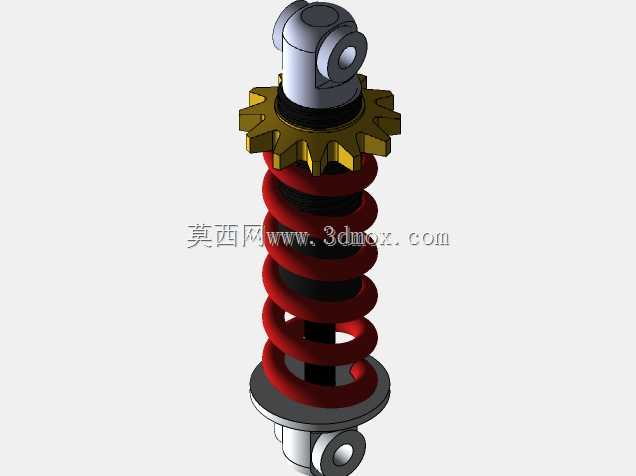

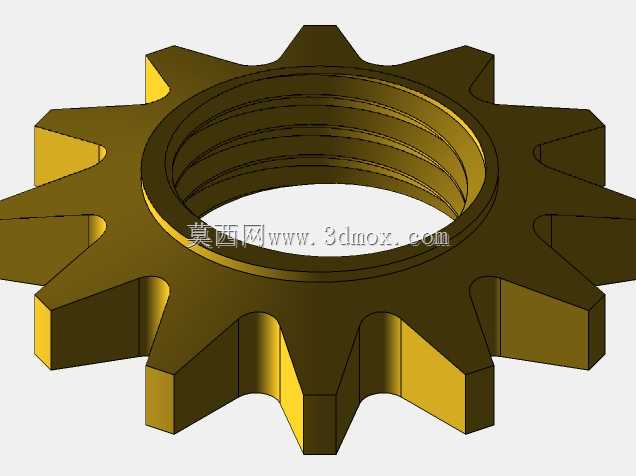

　　该减震结构主要适配轮毂电机集成式驱动轮组，常见于电动两轮车、小型低速电动代步车以及分布式驱动的小型特种作业车辆的行走悬架系统中，核心作用是过滤路面传递至轮端的颠簸冲击，避免轮毂电机直接承受交变冲击载荷，同时保障轮组与车架之间的连接刚度匹配，抑制行驶过程中的轮端跳动，提升行驶平顺性与轮端附着稳定性。从结构设计来看，整体采用圆柱螺旋压缩弹簧与阻尼芯轴同轴布置的方案，上端设置带铰接孔的安装吊耳，用于与车架侧的安装支座通过销轴铰接，可适配一定角度的摆动余量，抵消轮端跳动时的角度偏移；下端设置圆盘式安装底座，与轮边的轮毂电机支架端面贴合定位，通过周向均布的连接点位完成固定，安装底座上方设置带齿状限位结构的弹簧承托盘，

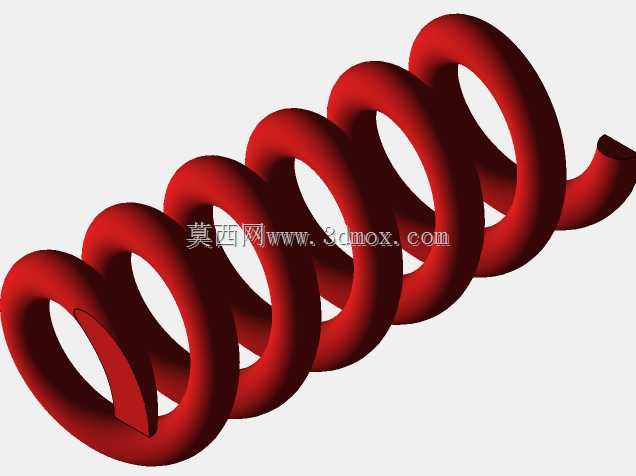

　　齿状结构嵌入弹簧下端圈的间隙中，可避免弹簧在受压缩、复原的往复动作中出现周向转动错位，保障弹簧受力始终沿轴向传递。阻尼芯轴贯穿弹簧中心，上端与上安装吊耳刚性连接，下端穿过下安装底座的中心导向孔，内部集成阻尼流道结构，可在弹簧压缩、复原的行程中提供匹配的阻尼力，避免弹簧出现多余的往复余振，快速耗散冲击能量。设计过程中需重点校核几个核心边界：首先是弹簧的线刚度匹配，需结合轮毂电机的自重、轮端额定载荷以及目标偏频计算弹簧的中径、丝径、有效圈数，保障空载与满载状态下的静扰度处于合理区间，避免悬架刚度过大导致颠簸过滤不足，或是刚度过小导致频繁触底；其次是上下安装点的中心距与铰接孔尺寸，需匹配对应轮毂电机的安装端面到车架铰接点的空间距离，

　　预留足够的压缩行程余量，避免极限冲击工况下弹簧并圈或是阻尼芯轴触底；另外还要考虑弹簧的侧向稳定性，由于轮毂电机布置在轮边，轮端受侧向力时会对减震器产生附加弯矩，因此弹簧的长径比需控制在合理范围，配合阻尼芯轴的导向结构，避免侧向力导致弹簧出现侧弯变形。该结构的外形整体为同轴圆柱状布局，最大外径由弹簧外径加周向安全间隙确定，安装时需注意上下铰接点的销轴轴线需保持平行，避免安装错位导致阻尼芯轴受偏磨，影响使用寿命，同时弹簧承托盘的齿状限位结构需与弹簧端圈可靠卡合，避免长期使用后出现弹簧移位的问题。
