乘用车后悬螺旋弹簧阻尼减震结构

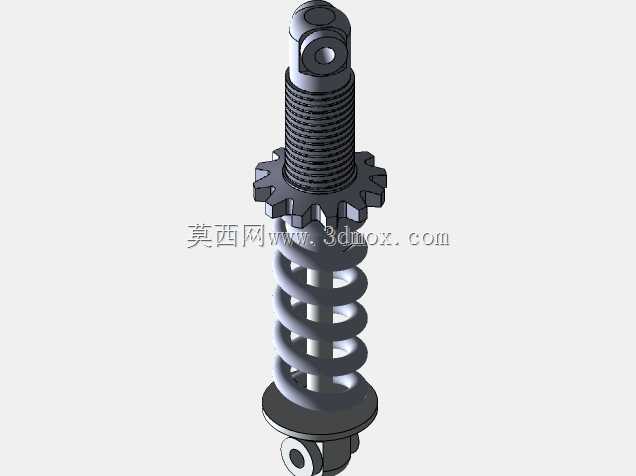

　　在乘用车底盘悬架系统的开发环节，后减震总成是衔接车身与轮毂承载结构的核心阻尼部件，主要作用是过滤路面颠簸传递的往复冲击，将弹簧压缩回弹过程中蓄积的动能通过阻尼油液的节流作用耗散，避免车身出现多余的余振，保障行驶过程中轮胎的接地附着力与乘坐舒适性。这款后减震结构采用了螺旋弹簧与阻尼筒集成的同轴布局，上端设置带铰接孔的安装吊耳，用于和车身侧的减震器塔顶支座配合，铰接结构可自适应悬架跳动过程中的角度偏移，避免安装点出现刚性卡滞。阻尼筒的杆部做了高精度的表面硬化处理，搭配多唇口的油封结构，可在往复伸缩过程中阻挡外界泥沙、水汽进入筒身内部，延长阻尼阀系的使用寿命。弹簧下座集成了带齿状凸缘的调节结构，可根据整车的载荷标定需求调整弹簧的预紧力，

　　适配不同整备质量的车型调校需求，下端同样设置铰接式安装座，与后桥转向节的安装位匹配，安装点的孔位公差控制在±0.1mm范围内，可保证装配后减震器的运动轨迹与悬架跳动行程完全匹配，避免运动干涉。设计过程中需要重点校核减震器的有效伸缩行程，在悬架上跳极限位置需保留10mm以上的缓冲余量，下跳极限位置阻尼杆不能完全伸出筒身，需保留至少15mm的插入量，防止拉伸工况下阻尼阀系出现拉脱损坏。弹簧的线径、螺距与有效圈数经过匹配计算，可在空载与满载工况下提供线性的刚度支撑，配合阻尼筒的复原阀、压缩阀的节流孔设计，可在低速颠簸路段提供柔和的阻尼反馈，在高速过弯、紧急制动工况下提供足够的阻尼支撑力，抑制车身的侧倾与俯仰。

　　整个结构的安装边界充分考虑了底盘周边的轮罩、制动管路、线束的布置空间，弹簧的最大外径控制在合理范围内，在最大压缩工况下不会与周边部件发生刮碰，同时预留了防尘套的安装空间，可适配多数A级家用乘用车的后悬架改装与替换需求。
