轮毂电机配套螺旋弹簧减震器结构设计

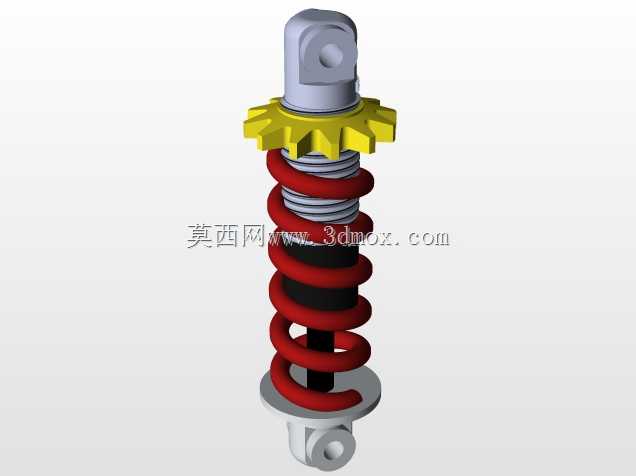

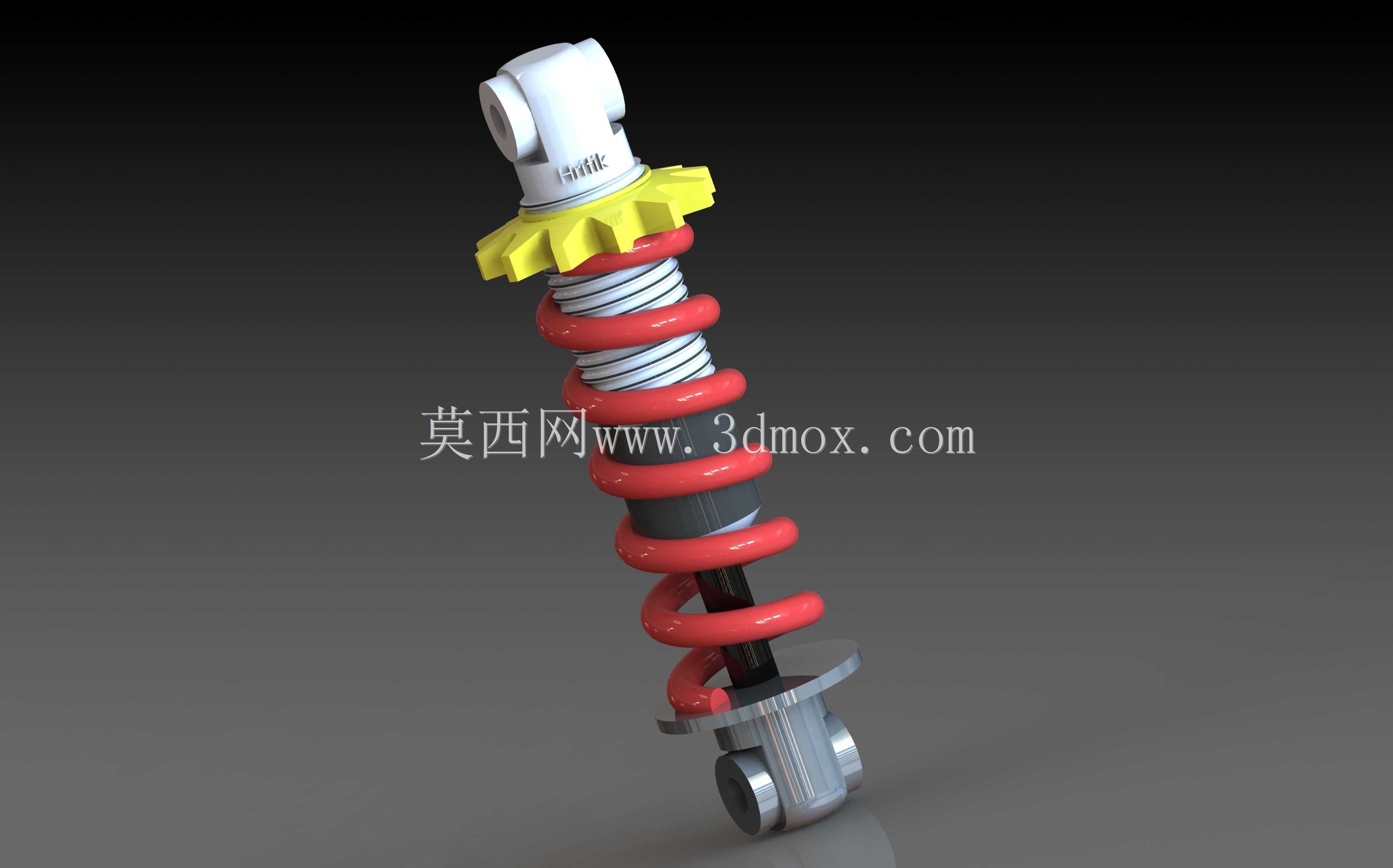

　　这款减震结构主要适配轮毂电机驱动的小型乘用车辆、电动代步装备的悬架系统，在车辆行驶过颠簸路面、过减速带或承受交变载荷时，承担滤震、缓冲与阻尼耗散能量的核心作用，避免轮毂电机直接承受路面冲击造成内部绕组、轴承结构的损坏，同时提升驾乘过程的平顺性，减少车架与承载结构的疲劳损伤。从结构设计逻辑来看，整体采用同轴集成式布局，将阻尼活塞杆、螺旋压缩弹簧、上下安装铰点、弹簧预紧调节结构整合在同一轴线上，最大化压缩安装占用空间，适配轮毂电机周边紧凑的布置边界。上端采用带铰接孔的安装座，可通过销轴与车架或悬架摆臂实现铰接连接，预留的铰接间隙可适配车辆跳动过程中的小角度摆转，避免安装点出现应力集中；下端安装座同样采用铰接结构，与转向节或轮毂支架连接，

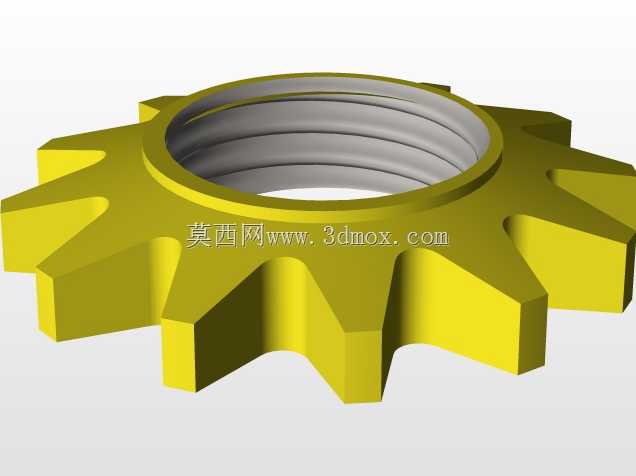

　　保证受力传递路径直接，无额外的弯矩载荷作用在活塞杆上。螺旋弹簧选用变刚度设计思路，端部簧圈做并圈磨平处理，保证弹簧受压时端面受力均匀，不会出现偏载侧弯的问题；弹簧上方设置的齿状调节环，可通过旋转调整弹簧的预压缩量，适配不同整备质量下的悬架静挠度需求，调校不同的底盘软硬特性。阻尼部分采用筒式阻尼结构，活塞杆表面做硬化处理，配合内部的阻尼阀系，可在弹簧往复伸缩过程中提供合适的阻尼力，抑制弹簧多余的往复弹跳，让车轮快速贴附路面，保证行驶过程中的抓地力稳定性。设计过程中充分考虑了安装边界的尺寸约束，整体外径控制在适配轮毂轮辋内部空间的范围内，不会与轮辋、刹车构件、转向拉杆发生运动干涉；上下铰点的中心距在设计时预留了足够的跳动行程，

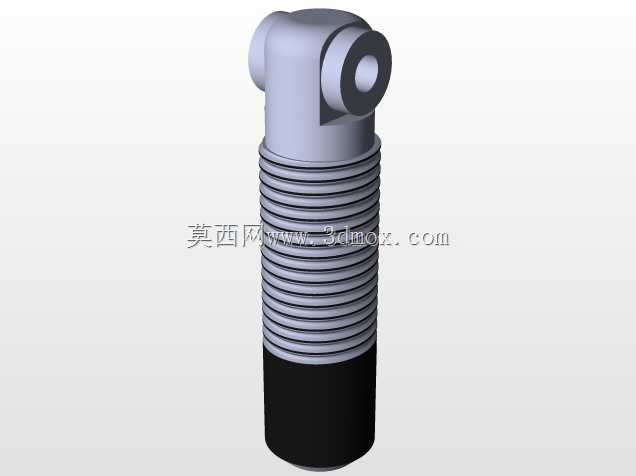

　　满足悬架压缩、伸张过程的极限行程需求，不会出现行程击穿导致的结构硬碰撞。外露的活塞杆部分配套有防尘护套结构，可阻挡路面泥沙、灰尘进入阻尼筒内部，延长密封件的使用寿命，降低后期维护的频次。弹簧表面采用喷塑防锈处理，金属结构件做电泳防腐，可适应雨天、泥泞路段等复杂使用环境的腐蚀考验，结构上所有受力焊缝都做了应力释放处理，避免长期交变载荷下出现焊缝开裂的失效问题。
